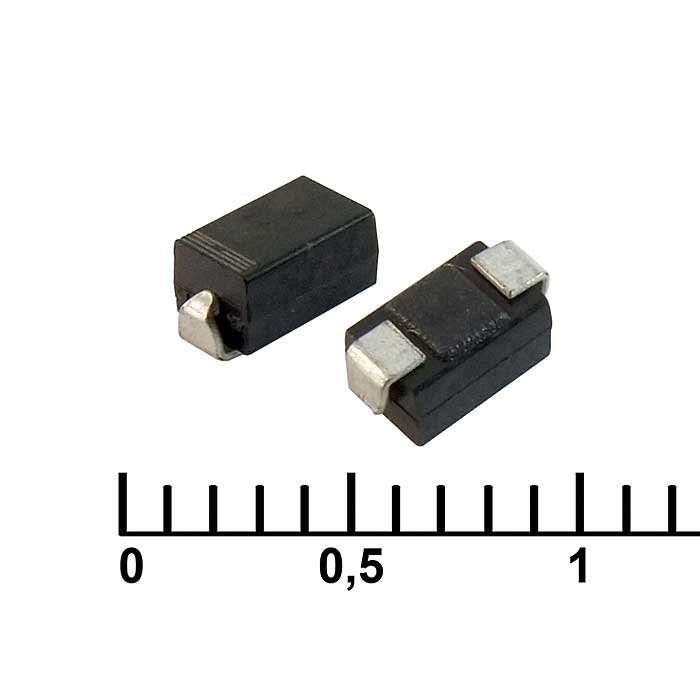

Диод SMD US1M
В наличии
На своём складе
20 шт.
Норм. уп.: 5000
У поставщиков
356 693 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,59 |
| от 200 | 2,48 |
| от 400 | 2,42 |
| от 1 000 | 2,38 |
Цены поставщиков
Склад 2
В наличии:177 шт
Срок поставки: до 2 недель
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,59 |
| от 200 | 2,48 |
| от 400 | 2,42 |
| от 1 000 | 2,38 |
Склад 39
В наличии:341 175 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,54 |
| от 2 425 | 1,23 |
| от 3 950 | 1,06 |
| от 6 700 | 0,92 |
| от 11 075 | 0,83 |
Склад 13
В наличии:15 341 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 326 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,13 |
| от 839 | 1,70 |
| от 1 677 | 1,36 |
| от 3 353 | 1,13 |
| от 10 000 | 0,99 |
Описание
Диод SMD US1M от MIC — это высоковольтный выпрямительный диод в корпусе SMA (DO-214AC) для поверхностного монтажа. Он рассчитан на обратное напряжение до 1000 В и прямой ток до 1 А, с быстрым временем восстановления 75 нс. Подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| Вес | 0.12 |
| В упаковке | 2000 |
| Монтаж | SMD |
| Корпус | SMA/DO-214AC |
| Тип монтажа | surface mount |
| Корпус | DO-214AC (SMA) |
| Рабочая температура | -55…+150 °С |
| Артикул | US1M |
| Cathode band | Да |
| Прямое напряжение | 1.7 В |
| Макс. среднекв. напряжение | 700V |
| Lead pull back max | 0.060in (1.524mm) |
| Lead pull back min | 0.012in (0.3048mm) |
| Напряжение блокировки DC | 1000 В |
| Device marking code | UM |
| Соответствие материала | RoHS-compliant (E3 suffix), AEC-Q101 qualified (HE3 suffix) |
| Ср.кв. обратное напряжение | 800 В |
| Время обратного восстановления | 75 nS |
| Макс. DC блокирующее напряжение | 1000V |
| Макс. темп. перехода | 150°C |
| Тип. тепловое сопротивление | 30 °C/W |
| Имп. обр. ток при 25°C | 10 µA |
| Package dimensions width max | 2.54mm |
| Package dimensions width min | 1.25mm |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 1000 В |
| Maximum reverse recovery time | 75ns |
| Package dimensions height max | 0.078in (1.9812mm) |
| Package dimensions length max | 2.79mm |
| Package dimensions length min | 1.65mm |
| Имп. обратное напряжение | 1000 В |
| Средний выпрямленный выходной ток | 1.0 A |
| Maximum dc reverse current at 25C | 10µA |
| Package mounting pad layout width | 0.208in (5.2832mm) |
| Maximum dc reverse current at 100C | 50µA |
| Package mounting pad layout height | 0.090in (2.286mm) |
| Макс. импульсное обратное напряжение | 1000V |
| Тепловое сопротивление переход-вывод | 27°C/W |
| Термосопротивление переход-среда | 75°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Typical junction capacitance at 4V 1MHz | 10pF |
| Неповтор. импульсный ток | 30 A |
| Maximum instantaneous forward voltage at 1A | 1.7V |
| Max average forward rectified current at TL 110C | 1.0A |
| Peak forward surge current 8 3ms single half sine wave | 30A |
