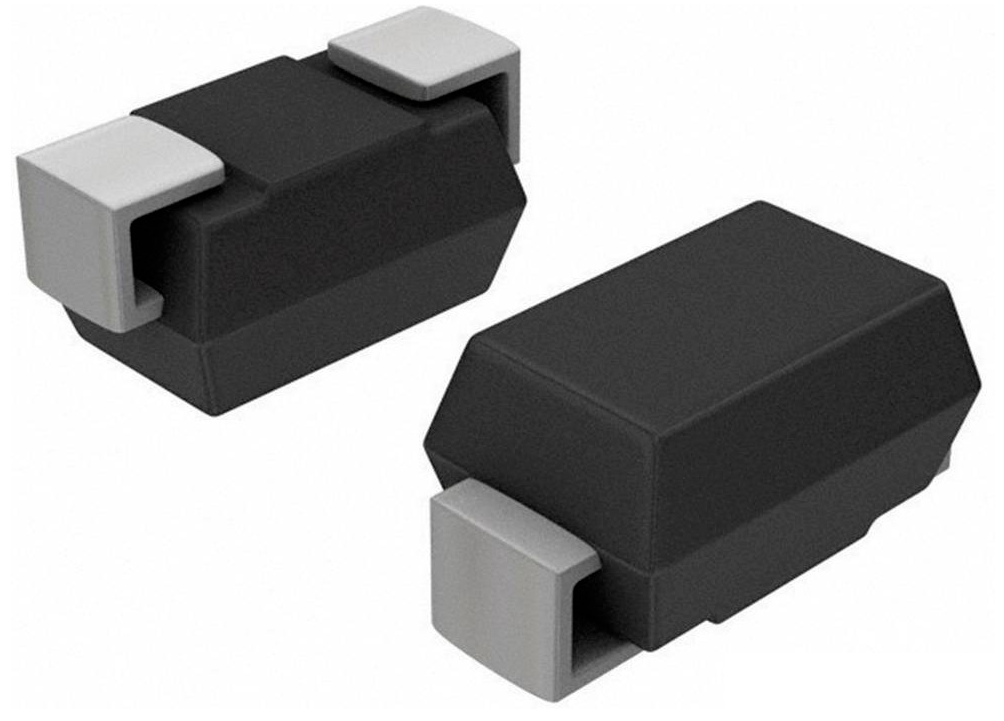

Диод выпрямительный US1M
У поставщика
У поставщиков
67 745 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,48 |
| от 800 | 0,45 |
| от 2 000 | 0,44 |
| от 4 000 | 0,43 |
Цены поставщиков
Склад 2
В наличии:67 745 шт
Срок поставки: до 2 недель
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,48 |
| от 800 | 0,45 |
| от 2 000 | 0,44 |
| от 4 000 | 0,43 |
Описание
Выпрямительный диод US1M от MERRYELC — это высокоэффективный компонент для поверхностного монтажа в корпусе DO-214AC (SMA). Он рассчитан на обратное напряжение до 1000 В и прямой ток 1 А с падением напряжения 1,7 В, а время обратного восстановления составляет всего 75 нс. Благодаря стеклопассивированному переходу и низкопрофильному корпусу диод подходит для автоматизированного монтажа. Применяется в цепях выпрямления блоков питания, инверторах, преобразователях и в качестве защитных диодов в потребительской электронике.
Технические характеристики
| Корпус | DO-214AC (SMA) |
| Особенности | Low profile package, Ideal for automated placement, Glass passivated chip junction |
| Тип монтажа | SMD |
| Полярность | cathode line denotes cathode |
| Описание | Surface Mount High Efficient Rectifier |
| Артикул | US1M |
| Среднеквадратичное напряжение | 700V |
| Применение | General purpose rectification of power supplies, Inverters, Converters, Freewheeling diodes for consumer and telecommunication |
| Прямое напряжение | 1.7 В |
| Размеры упаковки | Ширина корпуса: 2.42mm; Высота корпуса: 1.35mm; Длина корпуса: 4.60mm |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 800 В |
| Падение напряжения | 1.7V @ 1.0A |
| Время обратного восстановления | 75ns @ IF=0.5A, IR=1.0A, Irr=0.25A |
| Обратный ток при 25°C | 5μA |
| Обратный ток при 125°C | 100μA |
| Диап. темп. хр. | -55~+150°C |
| Диапазон темп. перехода | -55~+150°C |
| Тип. тепловое сопротивление | 30 °C/W |
| Имп. обр. ток при 25°C | 10 µA |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 1000 В |
| Имп. обратное напряжение | 1000 В |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0A |
| Неповторяющийся импульсный прямой ток | 25A |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30 A |
