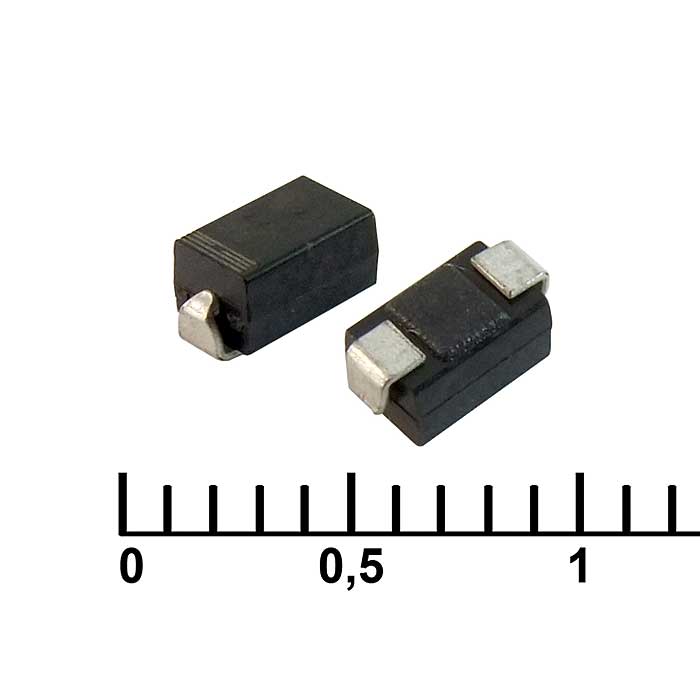

Диод SMD US1M
У поставщика
У поставщиков
37 520 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,32 ₽
Сумма689,04 ₽
+ доплата 490,00 ₽
В наличии12 292 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 522 штюрлицам и ИП
от 4 000 — 1,06 ₽ (−20%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии25 000 шт
от 20 000 штюрлицам и ИП
продаётся от 20 000 штпри 20 000 — 0,62 ₽
Заказ со склада «Склад 13» с этой позицией — 689,04 ₽. До заказа без доплаты не хватает 16 610,96 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
522 шт · Склад 13 · 689,04 ₽
Описание
Диод SMD US1M от HOTTECH — высоковольтный выпрямительный компонент в корпусе SMA (DO-214AC). Рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, отличается быстрым восстановлением 75 нс. Подходит для импульсных блоков питания, бытовой электроники и промышленной автоматики.
Технические характеристики
| Корпус | DO-214AC molded plastic |
| Тип | ultra_fast_rectifier |
| Вес | 70mg |
| В упаковке | 2000 |
| Корпус | DO-214AC (SMA) |
| Тип монтажа | SMD |
| Полярность | полоса катода |
| Клеммы | Pure tin plated, lead free |
| Рабочая температура | -55…+150 °С |
| Описание | Surface Mount Ultra Fast Rectifier |
| Артикул | US1M |
| Среднеквадратичное напряжение | 700V |
| Материал корпуса | plastic, UL 94V-0 |
| Прямое напряжение | 1.7 В |
| Конструкция кристалла | glass passivated |
| Тип диода | быстровосстанавливающийся диод |
| Размеры упаковки | A: 3.0mm; B: 5.4mm; C: 2.4mm |
| Напряжение блокировки DC | 1000V |
| Макс. RMS напряжение | 700V |
| Ср.кв. обратное напряжение | 800 В |
| Емкость перехода | 15.0pF |
| Прямое напряжение при 1А | 1.7V |
| Горючесть материала | UL 94V-0 |
| Время обратного восстановления | 75ns |
| Обратный ток при 25°C | 5.0µA |
| Обратный ток при 100 °C | 50.0µA |
| Снижение мощности для емкостной нагрузки | Derate current by 20% |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 30.0A |
| Тип. тепловое сопротивление | 30 °C/W |
| Диап. раб. темп. | -65 to +150°C |
| Имп. обр. ток при 25°C | 10 µA |
| Имп. обр. ток при 100°C | 500 µA |
| Surge current test condition | 8.3ms single half sine-wave, JEDEC method |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 1000 В |
| Примечание: снижение при ёмкостной нагрузке | 20% |
| Имп. обратное напряжение | 1000 В |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Условия теста обратного восстановления | IF=0.5A, IR=1.0A, Irr=0.25A |
| Средний выпрямленный выходной ток | 1.0 A |
| Тепловое сопротивление переход-вывод | 50.0°C/W |
| Средний выпрямленный ток | 1.0A |
| Макс. обратный ток при 25 °C | 5.0uA |
| Макс. обратный ток, 100 °C | 50.0uA |
| Instantaneous forward voltage at 1A | 1.7V |
| Условия измерения ёмкости перехода | 1MHz, 4V DC reverse voltage |
| Тепловое сопротивление переход-вывод | 50.0°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30 A |
| Average forward rectified current temperature | 75°C |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
