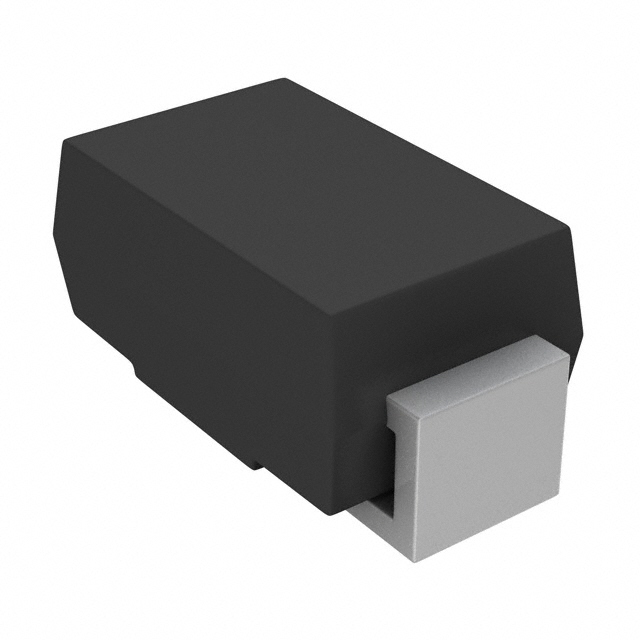

Диод SMD US1M-E3/61T
У поставщика
У поставщиков
41 537 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:41 087 шт
Срок поставки: до недели
Норм. уп.: 1800
Минимальная партия: 128 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,45 |
| от 551 | 4,68 |
| от 1 102 | 4,07 |
| от 1 800 | 3,59 |
| от 5 400 | 3,28 |
Склад 12
В наличии:450 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,21 |
| от 50 | 5,38 |
| от 500 | 5,03 |
Описание
Диод SMD US1M-E3/61T от Vishay — высоковольтный выпрямительный компонент в корпусе SMA (DO-214AC). Выдерживает обратное напряжение до 1000 В при среднем выпрямленном токе 1 А, отличается быстрым восстановлением 75 нс. Подходит для импульсных блоков питания и цепей с высоким напряжением в промышленной и бытовой электронике.
Технические характеристики
| Тип | ultra_fast_rectifier_diode |
| Вес | 0.064g |
| Монтаж | SMD |
| Корпус | SMA (DO-214AC) |
| Особенности | Low profile package, Ideal for automated placement, Ultrafast reverse recovery time, Low switching losses, high efficiency, High forward surge capability, Meets MSL level 1, per J-STD-020 |
| Материал | Glass passivated pallet chip junction |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Соответствие | RoHS-compliant, halogen-free optional |
| Артикул | US1M-E3/61T |
| Среднеквадратичное напряжение | 700V |
| Напряжение среднеквадратичное | 700V |
| Применение | High frequency rectification, freewheeling, switching mode converters and inverters for consumer, computer, automotive, telecommunication |
| Код маркировки | UM |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.7V at 1A |
| Diode variations | Single |
| AEC-Q101 | optional (HE3/HM3 suffix) |
| Размеры упаковки | Высота корпуса: 1.25mm to 1.68mm; Макс. ширина корпуса: 2.79mm; Макс. длина корпуса: 5.28mm; Mounting pad width: 2.29mm; Mounting pad length: 5.28mm |
| Напряжение блокировки DC | 1000V |
| Mounting pad layout | 0.208 x 0.090 inches (5.28 x 2.29 mm) |
| Ср.кв. обратное напряжение | 800 В |
| Напряжение блокировки DC | 1000V |
| Емкость перехода | 10pF at 4V, 1MHz |
| Прямое напряжение при 1А | 1.7V |
| Размеры корпуса мм | 4.93 x 2.79 x 2.29 (max) |
| Время обратного восстановления | 75ns |
| Обратный ток при 25°C | 10µA |
| Current average forward | 1.0A |
| Material categorization | see www.vishay.com/doc?99912 |
| Peak reflow temperature | 260°C |
| Пиковая темп. оплавления | 260°C |
| Reverse current at 100C | 50µA |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 30A |
| Тип. тепловое сопротивление | 30 °C/W |
| Диап. раб. темп. | -55 to +150°C |
| Имп. обр. ток при 25°C | 10 µA |
| Aec q101 qualified available | Да |
| Макс. температура перехода | 150°C |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 1000 В |
| Maximum reverse current at 25C | 10μA |
| Junction capacitance at 4V 1MHz | 10pF |
| Maximum reverse current at 100C | 50μA |
| Имп. обратное напряжение | 1000 В |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Повторяющееся пиковое обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0 A |
| Current peak forward surge 8 3ms | 30A |
| Средний выпрямленный ток | 1.0A |
| Тепловое сопротивление переход-вывод | 27°C/W |
| Диапазон темп. перехода | -55 to +150°C |
| Термосопротивление переход-среда | 75°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30 A |
