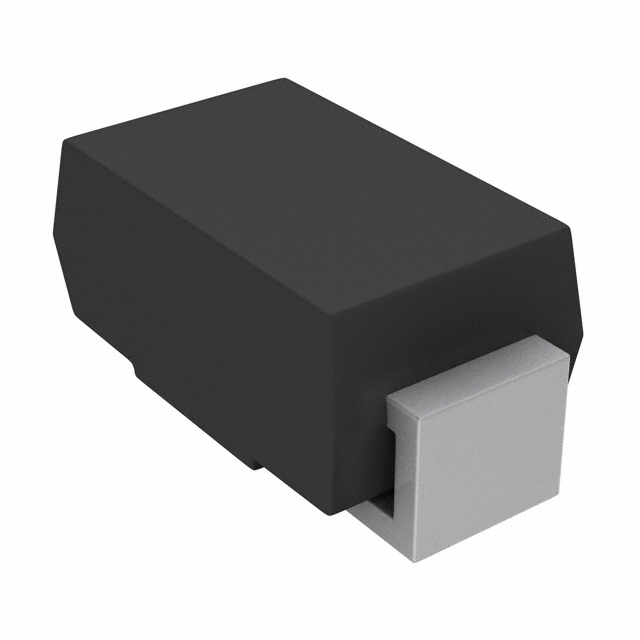

Диод выпрямительный 1000В 1А US1M
У поставщика
ПроизводительDIOTEC
КатегорияДиоды выпрямительные
У поставщиков
52 904 шт.
Норм. уп.: 7500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт3,07 ₽
дешевле всех
Сумма500,41 ₽
+ доплата 750,00 ₽
В наличии43 478 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 163 штюрлицам и ИП
Склад 13срок до недели
Цена за шт8,16 ₽
Сумма1 330,08 ₽
+ доплата 490,00 ₽
В наличии9 426 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 86 штюрлицам и ИП
от 226 — 7,10 ₽ (−13%)
Заказ со склада «Склад 16» с этой позицией — 500,41 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
163 шт · Склад 16 · 500,41 ₽
Описание
Диод выпрямительный US1M от DIOTEC — быстродействующий компонент на напряжение до 1000 В и ток 1 А. Выполнен в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Подходит для импульсных блоков питания, преобразователей и высоковольтных выпрямителей в промышленной и бытовой электронике.
Технические характеристики
| Серия | US1A, US1B, US1D, US1G, US1J, US1K, US1M |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Цветная полоса обозначает конец катода |
| Уровень MSL | MSL level 1, per J-STD-020, LF maximum peak of 260 °C |
| Упаковка | Preferred package code H: 1800 units, 7" diameter plastic tape and reel; Preferred package code I: 7500 units, 13" diameter plastic tape and reel; Preferred package code 5AT: 7500 units, 13" diameter plastic tape and reel; Preferred package code 61T: 1800 units, 7" diameter plastic tape and reel |
| Клеммы | matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Размеры | Ширина, макс.: 2.79mm; Ширина мин.: 2.54mm; Макс. высота: 2.29mm; Высота, мин.: 1.98mm; Макс. длина: 5.28mm; Мин. длина: 4.93mm; Макс. ширина вывода: 0.305mm; Мин. ширина вывода: 0.152mm |
| Описание | Surface Mount Ultra Fast Rectifier |
| Артикул | US1M |
| Вес ед. | 0.064g |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Варианты диодов | Single |
| AEC-Q101 | Да |
| Код маркировки | UM |
| Макс. RMS напряжение | 700V |
| Расположение монтажных площадок | Pad width: 1.25mm to 1.52mm; Pad length: 1.65mm to 1.88mm; Pad spacing: 4.50mm |
| Типовые применения | high frequency rectification and freewheeling application in switching mode converters and inverters for consumer, computer, automotive, and telecommunication |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Класс горючести UL94 | UL 94 V-0 |
| Условия прямого тока | at TL = 110 °C |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 30A |
| Макс. DC блокирующее напряжение | 1000V |
| Ordering information example | US1M-E3/61T, US1M-E3/5AT, US1MHE3_A/H, US1MHE3_A/I, US1M-M3/61T, US1M-M3/5AT, US1MHM3_A/H, US1MHM3_A/I |
| Условие пикового прямого импульса | 8.3 ms single half sine-wave superimposed on rated load |
| Тип. емкость перехода | 10pF |
| Описание (англ.) | DIODE FAST REC 1KV 1A DO214AC |
| Макс. время обратного восстановления | 75ns |
| Условия измерения прямого напряжения | 1.0 A |
| Условия испытания обратного тока | at rated DC blocking voltage |
| Условия теста обратного восстановления | IF = 0.5 A, IR = 1.0 A, Irr = 0.25 A |
| Макс. обратный постоянный ток при 25 °C | 10µA |
| Условия измерения теплового сопротивления | PCB mounted on 0.2" x 0.2" (5.0 mm x 5.0 mm) copper pad area |
| Макс. обратный ток пост. при 100 °C | 50µA |
| Условия измерения ёмкости перехода | 4.0 V, 1 MHz |
| Диапазон темп. перехода | -55 to +150°C |
| Макс. мгновенное прямое напряжение | 1.7V |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Макс. средний выпрямленный ток | 1.0A |
| Макс. тепловое сопротивление переход-вывод | 27°C/W |
| Макс. тепловое сопротивление переход-среда | 75°C/W |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 1 |
