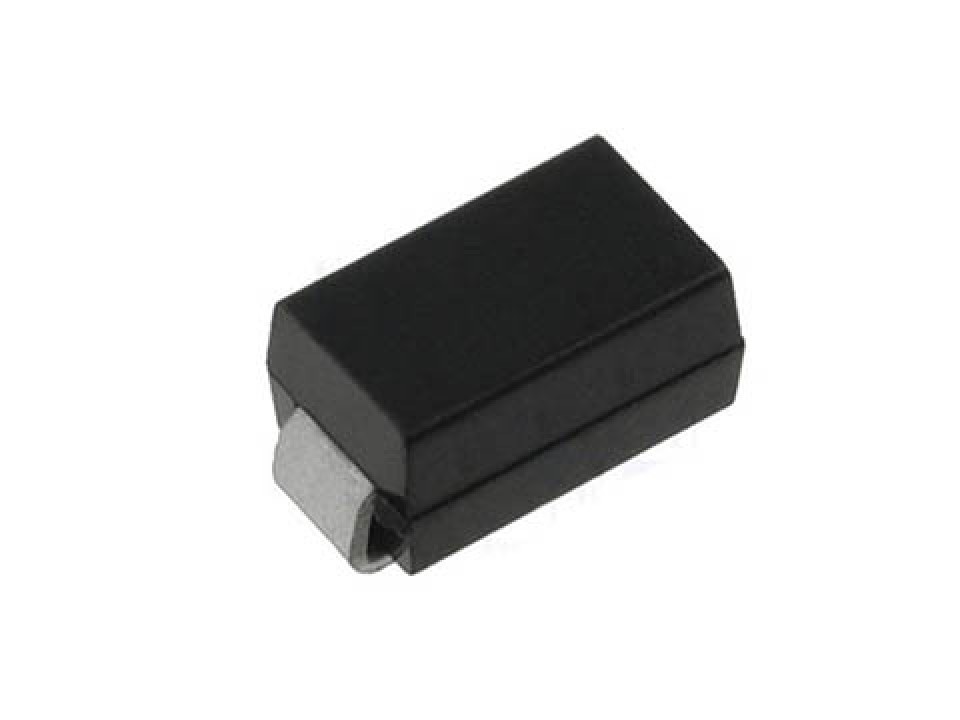

US1M (1A,1000В) DO-214AC (SMA) диод SMD (лента) Hottech (арт. 106817)
У поставщика
У поставщиков
989 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 29
В наличии:989 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,60 |
Описание
Высоковольтный выпрямительный диод US1M от Hottech в миниатюрном SMD-корпусе DO-214AC (SMA) рассчитан на обратное напряжение до 1000 В и прямой ток 1 А. Отличается высокой скоростью восстановления, что позволяет эффективно работать в импульсных источниках питания и цепях обратного хода. Компонент поставляется на ленте, удобен для автоматизированного монтажа и применяется в блоках питания, зарядных устройствах и бытовой электронике.
Технические характеристики
| Вес | 70mg |
| Тип | диод |
| Ток | 1 А |
| Корпус | DO-214AC (SMA) |
| Материал | Plastic, UL 94V-0 |
| Тип монтажа | SMD |
| Полярность | Cathode band |
| Частота | 60Hz (half wave) |
| Тип нагрузки | Resistive or inductive, derate 20% for capacitive load |
| Размеры | 5.4mm x 2.4mm x 3.0mm (length x width x height) |
| Артикул | US1M |
| Производитель | Guangdong Hottech Industrial Co., Ltd. |
| Корпус | DO-214AC (SMA) |
| Монтаж | SMD |
| Название компонента | US1M |
| Прямое напряжение | 1.7V |
| Макс. среднекв. напряжение | 700V |
| Тепловое сопротивление | 50°C/W |
| Обратный ток при 25°C | 5µA |
| Прямой ток | 1 А |
| Емкость перехода | 15pF |
| Обратный ток при 100°C | 50µA |
| Напряжение | 1000 В |
| Время обратного восстановления | 75ns |
| Средний прямой ток | 1.0A |
| Макс. DC блокирующее напряжение | 1000V |
| Прямое напряжение | at 1A |
| Reverse current condition | at rated DC blocking voltage |
| Диап. темп. хр. | -65°C to +150°C |
| Имп. прямой ток | 30A |
| Диап. раб. темп. | -65°C to +150°C |
| Thermal resistance condition | P.C.B. mounted with 0.2x0.2" (5.0x5.0mm) copper pad areas |
| Junction capacitance condition | at 1MHz, reverse voltage 4V |
| Reverse recovery time condition | IF=0.5A, IR=1.0A, Irr=0.25A |
| Average forward current condition | Ta=75°C, single phase half wave 60Hz resistive or inductive load |
| Case temperature for current rating | 75°C |
| Макс. импульсное обратное напряжение | 1000V |
| Peak forward surge current condition | 8.3ms single half sine-wave (JEDEC) |
| Обратное напряжение | 1000 В |
