Диод выпрямительный общего применения 800В 1А
У поставщика
ПроизводительDIOTEC
У поставщиков
2 986 шт.
Норм. уп.: 7500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,44 ₽
Сумма644,00 ₽
+ доплата 490,00 ₽
В наличии2 986 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 173 — 5,87 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 644,00 ₽. До заказа без доплаты не хватает 16 656,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 644,00 ₽
Описание

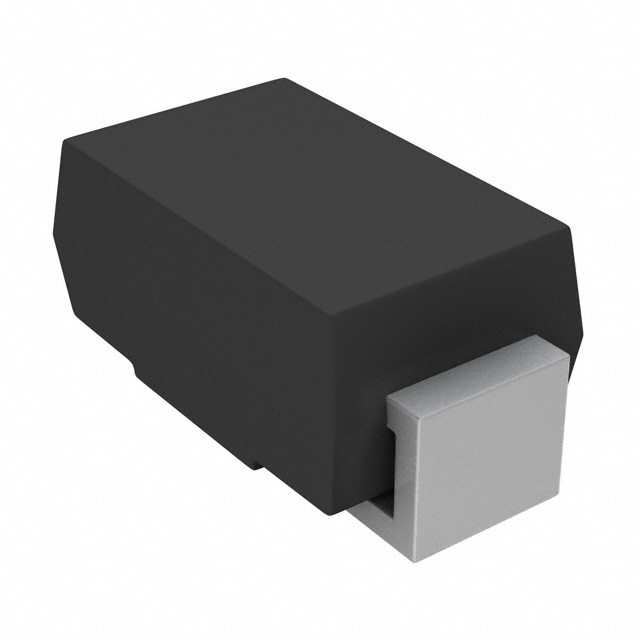

Диод выпрямительный общего применения US1K от DIOTEC. Рассчитан на обратное напряжение до 800 В и прямой ток 1 А, выпускается в компактном корпусе SMA (DO-214AC). Подходит для использования в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Серия | US1A - US1M |
| Вес | 0.064g |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | полоса катода или выемка катода |
| Без свинца | Да |
| Упаковка | 5,000/Tape & Reel |
| Размеры | A: 2.29 to 2.92mm; B: 4.00 to 4.60mm; C: 1.27 to 1.63mm; D: 0.15 to 0.31mm; E: 4.80 to 5.59mm; G: 0.05 to 0.20mm; H: 0.76 to 1.52mm; J: 1.96 to 2.40mm |
| Описание | 1.0A Surface Mount Ultra-Fast Rectifier |
| Артикул | US1K |
| Без галогенов | Да |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Соотв. RoHS | Да |
| Покрытие выводов | Lead Free Plating (Matte Tin Finish) |
| Напряжение блокировки DC | 800V |
| Ср.кв. обратное напряжение | 560V |
| Падение напряжения | 1.7V |
| Номер для заказа | US1K-13-F |
| Рекомендуемая посадочная площадка | C: 4.00mm; G: 1.50mm; X: 2.50mm; Y: 1.70mm; X1: 6.50mm |
| Время обратного восстановления | 75ns |
| Обратный ток при 25°C | 5.0µA |
| Обратный ток при 100 °C | 150µA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Условие обратного тока | @ rated peak reverse voltage |
| Диап. темп. хр. | -65 to +150°C |
| Типовая общая ёмкость | 10pF |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Раб. имп. обратное напряжение | 800V |
| Описание (англ.) | DIODE GEN PURP 800V 1A DO214AC |
| Условие падения прямого напряжения | @ IF = 1.0A |
| Имп. обратное напряжение | 800V |
| Условия времени обратного восстановления | IF = 0.5A, IR = 1.0A, Irr = 0.25A |
| Средний выпрямленный выходной ток | 1.0A |
| Typical total capacitance condition | @ 1.0MHz, 4.0V DC |
| Диапазон темп. перехода | -65 to +150°C |
| Неповтор. импульсный ток | 30A |
| Условия среднего выпрямленного тока | @ TT = +75°C |
| Maximum thermal resistance junction to terminal | 30°C/W |
| Non repetitive peak forward surge current condition | 8.3ms single half sine-wave superimposed on rated load |
