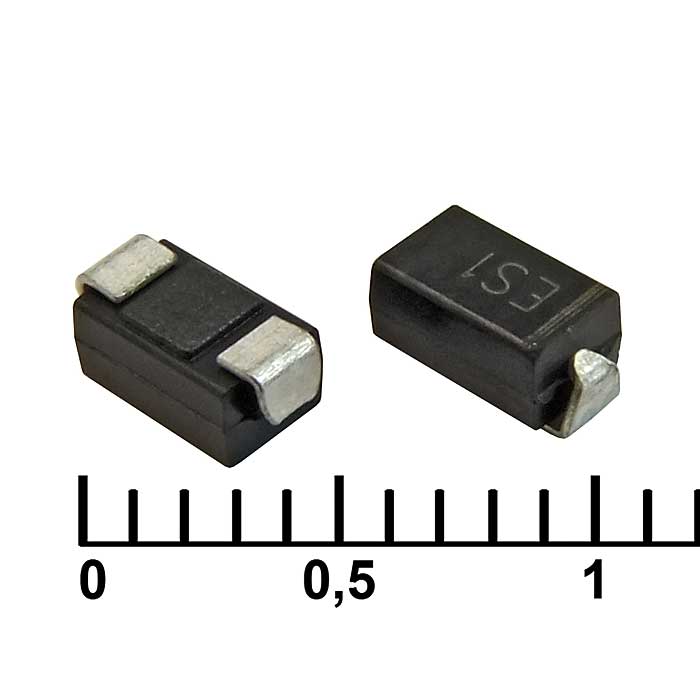

Диод SMD US1J
В наличии
На своём складе
49 561 шт.
Норм. уп.: 1
У поставщиков
3 620 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,47 |
Цены поставщиков
Склад 13
В наличии:3 620 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 302 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,29 |
| от 233 | 2,02 |
| от 465 | 1,79 |
| от 929 | 1,60 |
| от 1 858 | 1,44 |
Описание
Диод SMD US1J от Yangjie — быстровосстанавливающийся выпрямительный диод в корпусе SMA (DO-214AC) для поверхностного монтажа. Рассчитан на обратное напряжение 600 В при прямом падении напряжения 1,7 В, время обратного восстановления — 75 нс. Рабочая температура от -55 до +150 °C, выводы луженые, корпус соответствует классу UL 94 V-0. Применяется для быстрой коммутации в импульсных источниках питания, инверторах и преобразователях.
Технические характеристики
| В упаковке | 2000 |
| Корпус | DO-214AC |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes cathode end |
| Уровень MSL | 1 |
| Клеммы | Tin plated leads |
| Рабочая температура | -55…+150 °С |
| Размеры | A: 1.25-1.58mm; B: 2.40-2.83mm; C: 4.25-4.75mm; D: 1.90-2.30mm; E: 4.93-5.28mm; F: 0.76-1.41mm; G: 0.08-0.20mm; H: 0.15-0.31mm |
| Артикул | GR1A-GR1M |
| Применение | Fast switching rectification of power supplies, Inverters, Converters, Freewheeling diodes for consumer and telecommunication |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.7 В |
| Напряжение блокировки DC | 600 В |
| Класс горючести | UL 94 V-0 |
| Ср.кв. обратное напряжение | 420 В |
| Suggested pad layout | P1: 4.00mm; P2: 1.50mm; P3: 6.50mm; Q1: 2.50mm; Q2: 1.70mm |
| Время обратного восстановления | 75 nS |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Maximum dc reverse current | 5μA at 25°C, 100μA at 125°C |
| Тип. тепловое сопротивление | 30 °C/W |
| Max peak reflow temperature | 260°C |
| Имп. обр. ток при 25°C | 10 µA |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 600 В |
| Maximum reverse recovery time | 150ns to 500ns |
| Имп. обратное напряжение | 600 В |
| Повторяющееся импульсное обратное напряжение | 50V to 1000V |
| Средний выпрямленный выходной ток | 1.0 A |
| Тепл. сопр. переход-корпус | 20°C/W |
| Тепловое сопротивление переход-вывод | 22°C/W |
| Неповторяющийся импульсный прямой ток | 30A |
| Maximum instantaneous forward voltage | 1.3V at 1.0A |
| Термосопротивление переход-среда | 75°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30 A |
| Обратное напряжение, В | 600 |
| Ток, А | 1 |
