Диод US1G
В наличии
На своём складе
6 419 шт.

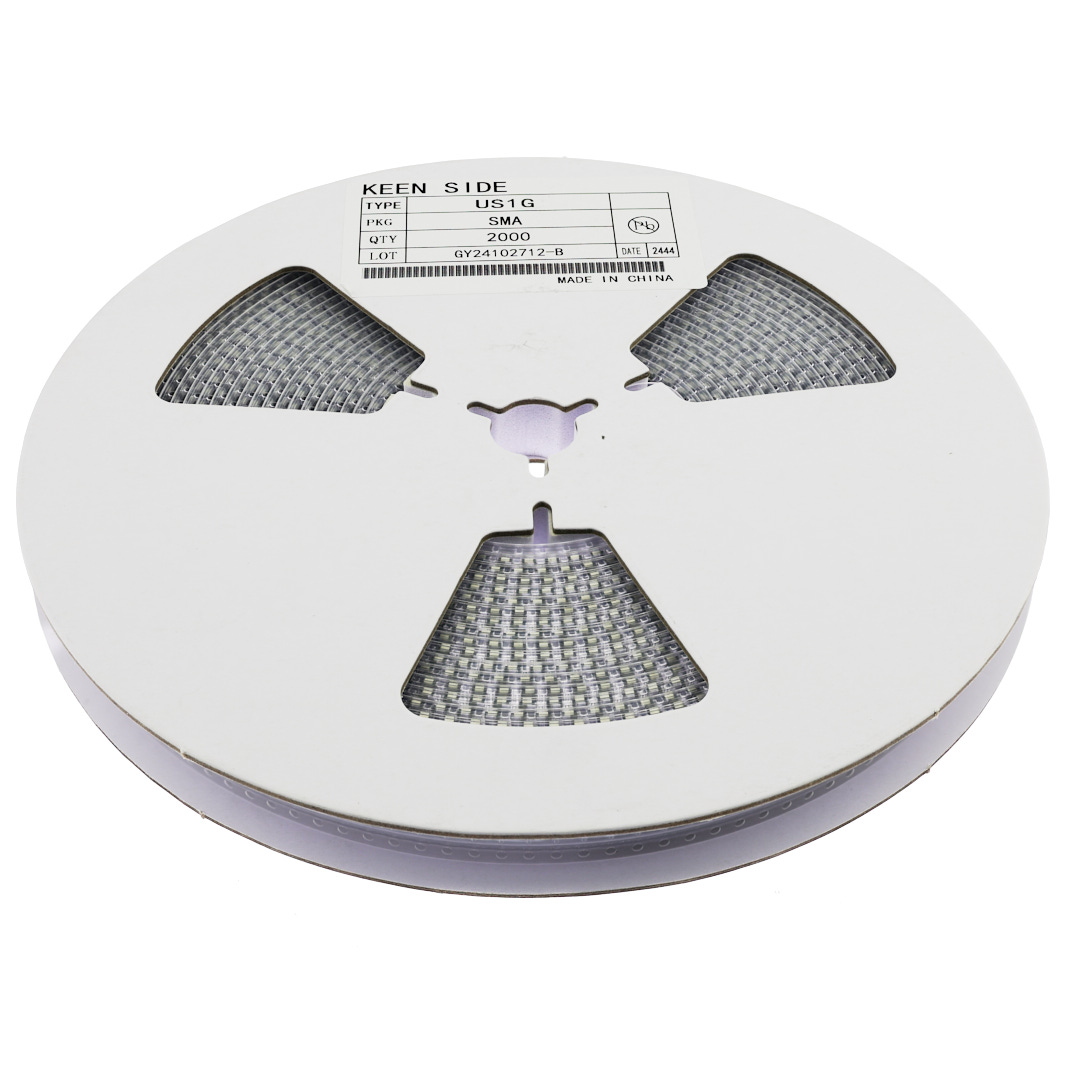

Норм. уп.: 2000
У поставщиков
3 000 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,66 ₽
дешевле всех
Сумма198,00 ₽
В наличии6 419 шт
от 300 шт
от 800 — 0,62 ₽ (−6%)
Склад 2срок до 2 недель
Цена за шт0,66 ₽
дешевле всех
Сумма198,00 ₽
В наличии3 000 шт
от 300 штюрлицам и ИП
от 800 — 0,62 ₽ (−6%)
300 шт · Москва · 198,00 ₽
Описание

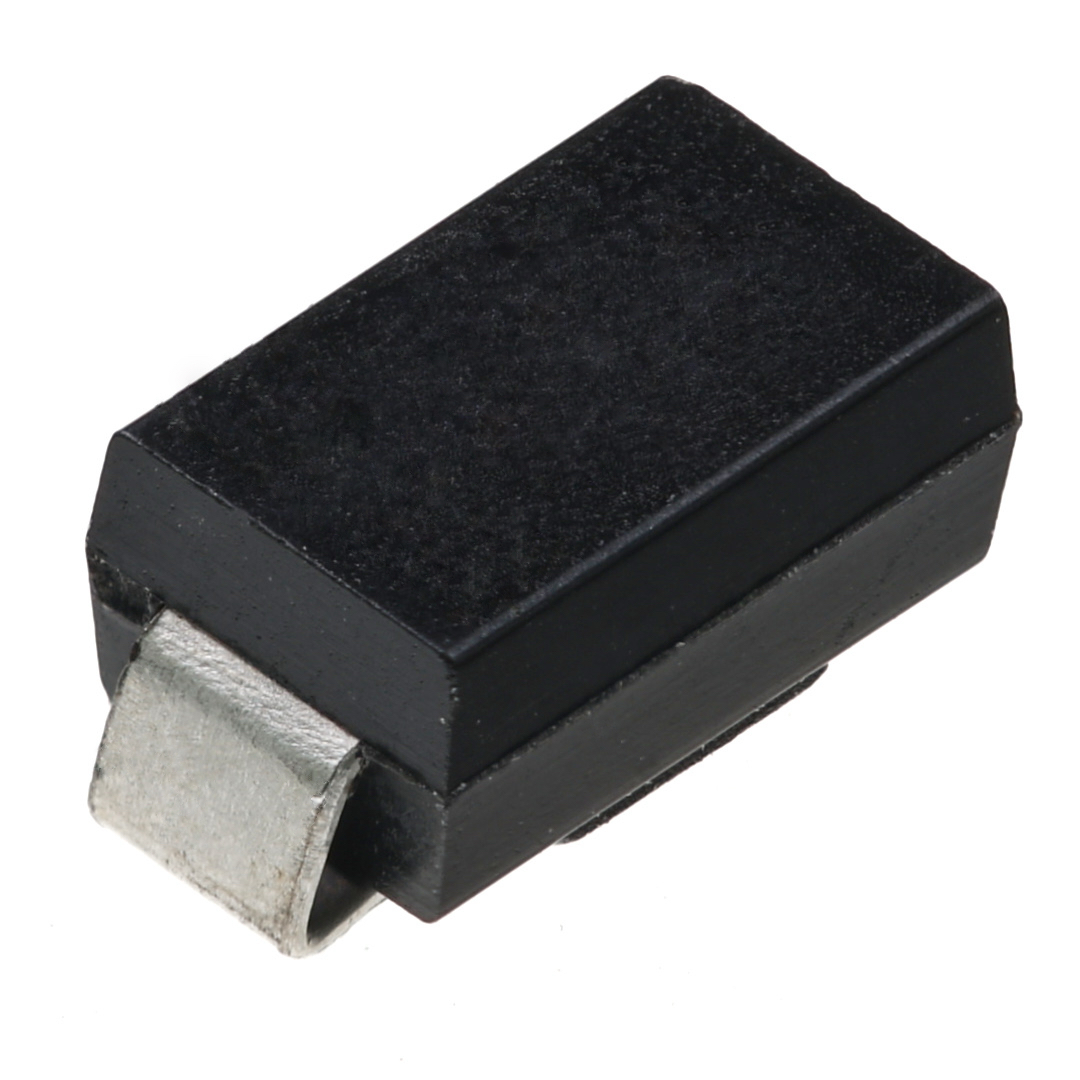

Быстродействующий выпрямительный диод US1G от KEEN SIDE. Компонент рассчитан на обратное напряжение до 400 В, прямое падение напряжения 1,4 В при токе 1 А и сверхбыстрое время восстановления 75 нс. Выполнен в SMD-корпусе SMA/DO-214AC. Применяется в импульсных источниках питания и высокочастотных выпрямителях.
Технические характеристики
| Вес | 0.064g |
| Корпус | SMA/DO-214AC |
| Тип монтажа | SMD |
| Полярность | полоса катода или выемка катода |
| Без свинца | Да |
| Размеры | A max: 2.90mm; A min: 2.50mm; B max: 4.60mm; B min: 4.00mm; C max: 1.60mm; C min: 1.20mm; D max: 0.305mm; D min: 0.152mm; E max: 5.28mm; E min: 4.80mm; F max: 2.44mm; F min: 2.00mm; G max: 0.203mm; G min: 0.051mm; H max: 1.52mm; H min: 0.76mm |
| Тип диода | сверхбыстрый выпрямитель |
| Артикул | US1G |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.4 В |
| Напряжение блокировки DC | 400V |
| Ср.кв. обратное напряжение | 280V |
| Емкость перехода | 15pF |
| Прямое напряжение при 1А | 1.4V |
| Время обратного восстановления | 75ns |
| Диап. темп. хр. | -65 to +150°C |
| Тип. тепловое сопротивление | 30 °C/W |
| Рабочая температура | -65…+150 °C |
| Макс. обратный ток при 25°C | 10µA |
| Имп. обр. ток при 25°C | 10 µA |
| Макс. обр. ток при 100°C | 500µA |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 400V |
| Имп. обратное напряжение | 400 В |
| Повторяющееся импульсное обратное напряжение | 400V |
| Средний выпрямленный выходной ток | 1.0A |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30A |
| Время обратного восстановления trr, нс | 50 |
| Ёмкость перехода, пФ | 15 |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Обратное напряжение, В | 400 |
| Прямой ток, А | 1 |
| Ток утечки, мкА | 10 |
