Диод US1D
В наличии
На своём складе
4 900 шт.

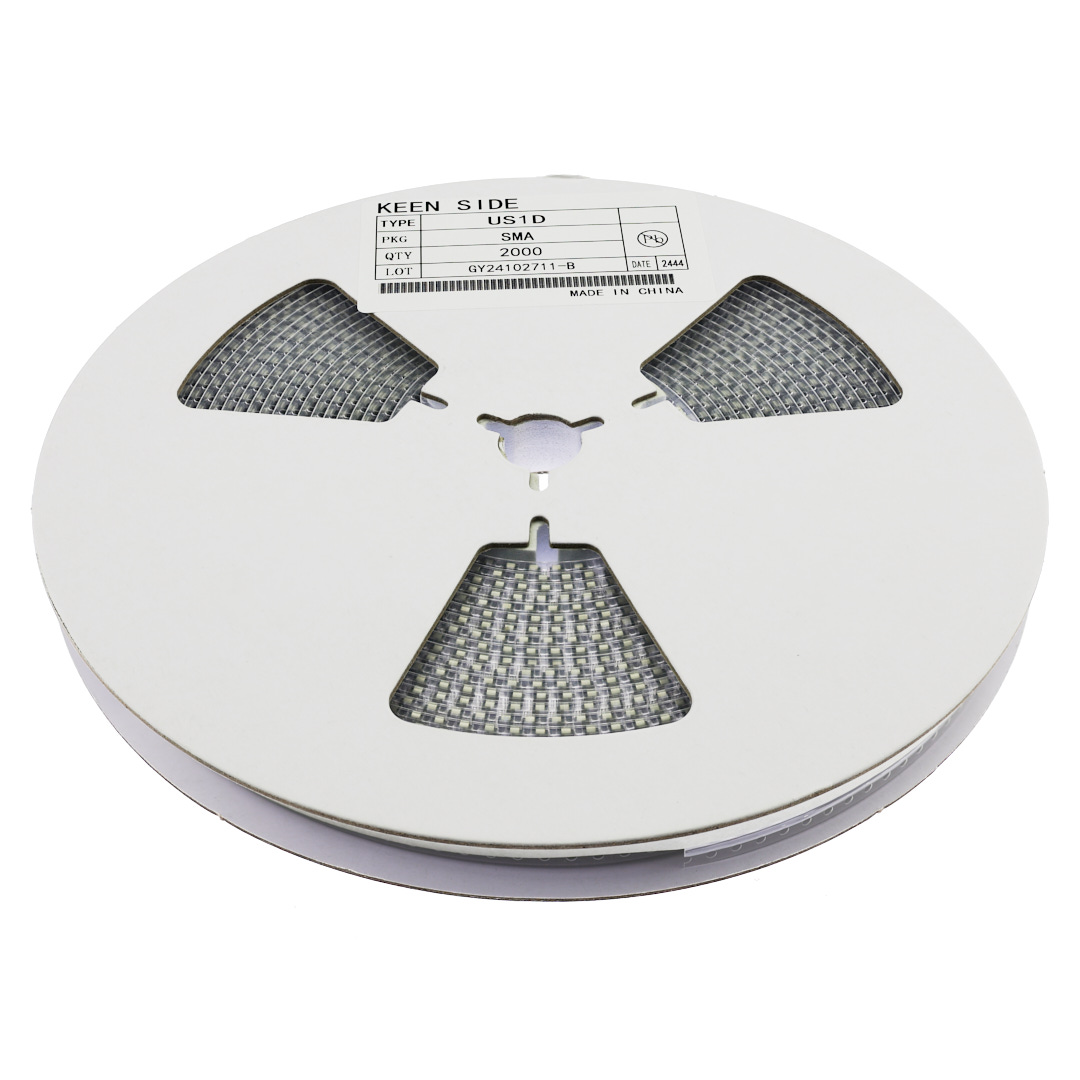

Норм. уп.: 2000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,48 |
| от 800 | 0,45 |
| от 2 000 | 0,43 |
| от 4 000 | 0,43 |
Описание

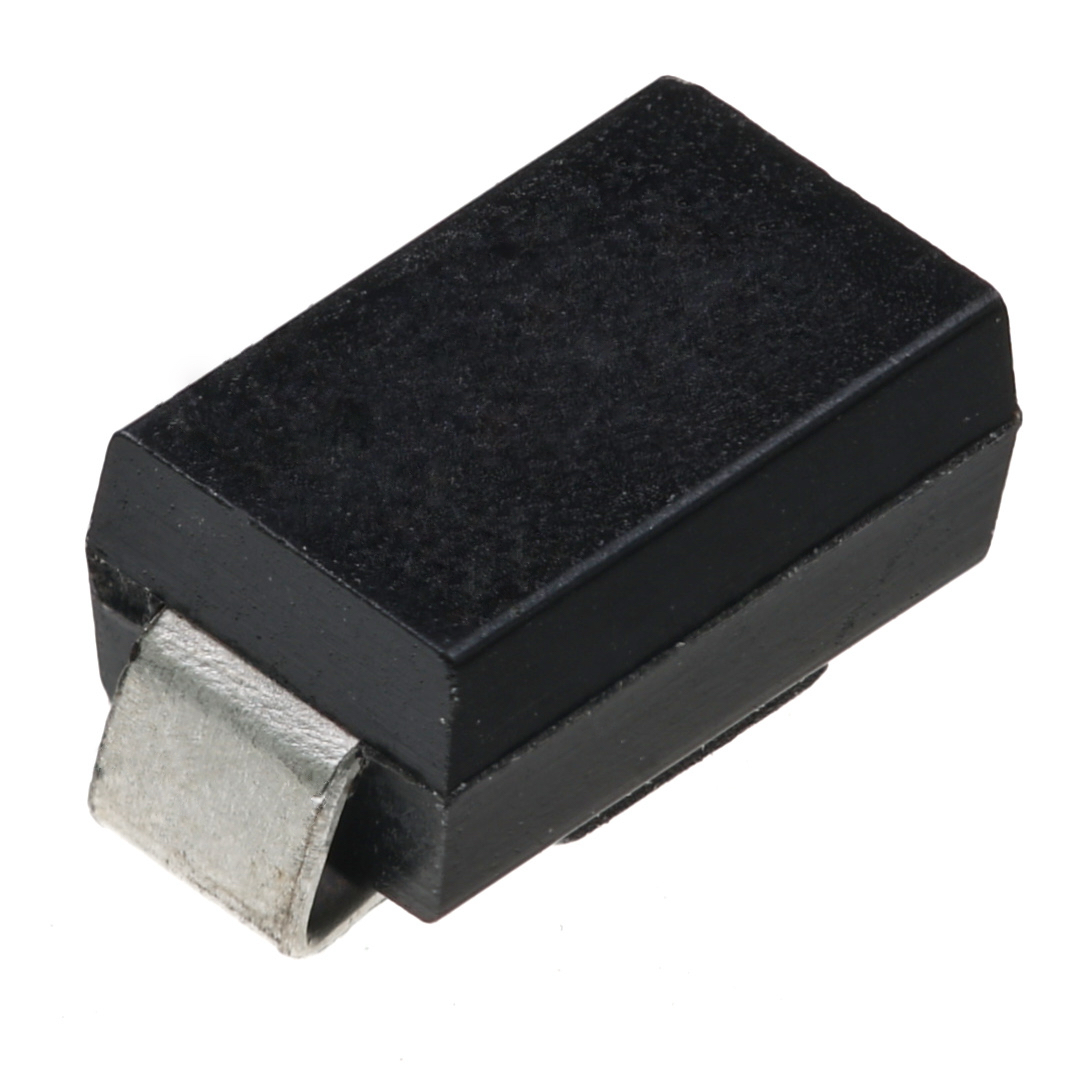

Быстродействующий диод US1D от KEEN SIDE выполнен в корпусе SMA/DO-214AC для поверхностного монтажа. Компонент рассчитан на обратное напряжение до 200 В и прямой ток до 1 А с падением напряжения 1 В. Благодаря времени восстановления 50 нс подходит для высокочастотных схем в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | ultrafast_diode |
| Вес | 0.064g |
| Корпус | SMA/DO-214AC |
| Тип монтажа | SMD |
| Полярность | cathode band or cathode notch |
| Без свинца | Да |
| Клеммы | solder plated, solderable per MIL-STD-750 Method 2026 |
| Размеры | A: 2.50 to 2.90 mm; B: 4.00 to 4.60 mm; C: 1.20 to 1.60 mm; D: 0.152 to 0.305 mm; E: 4.80 to 5.28 mm; F: 2.00 to 2.44 mm; G: 0.051 to 0.203 mm; H: 0.76 to 1.52 mm |
| Артикул | US1D |
| Материал корпуса | molded plastic, UL 94V-0 |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.0V |
| Напряжение блокировки DC | 200V |
| Ср.кв. обратное напряжение | 140V |
| Емкость перехода | 15pF |
| Время обратного восстановления | 50ns |
| Имп. обр. ток при 25°C | 10µA |
| Прямое напряжение | IF=1.0A |
| Обр. ток пик. 100°C | 500µA |
| Диап. темп. хр. | -65 to +150°C |
| Тип. тепловое сопротивление | 30 °C/W |
| Диап. раб. темп. | -65 to +150°C |
| Имп. обр. ток при 25°C | 10 µA |
| Имп. обр. ток при 100°C | 500 µA |
| Тип. емкость перехода | 15 pF |
| Раб. имп. обратное напряжение | 200V |
| Junction capacitance condition | 1.0MHz, 4.0V DC reverse |
| Имп. обратное напряжение | 200V |
| Reverse recovery test condition | IF=0.5A, IR=1.0A, IRR=0.25A |
| Средний выпрямленный выходной ток | 1.0A |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Диапазон раб. и темп. хранения | -65 to +150 °C |
| Неповтор. импульсный ток | 30A |
