Диод выпрямительный общего применения 200В 1А
У поставщика
ПроизводительVishay
У поставщиков
1 400 шт.
Норм. уп.: 500
Цены поставщиков
Склад 12
В наличии:1 400 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,26 |
| от 500 | 5,26 |
Описание

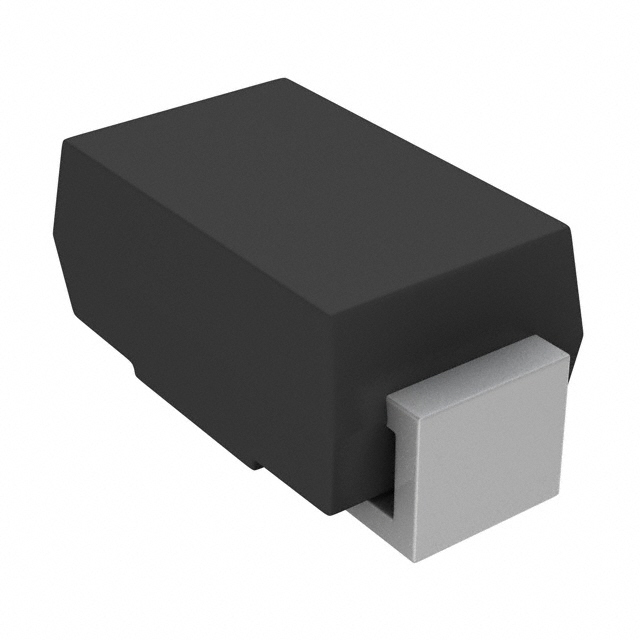

Диод выпрямительный общего применения US1D от Vishay рассчитан на обратное напряжение до 200 В и прямой ток 1 А. Компонент выполнен в компактном корпусе DO-214AC для поверхностного монтажа. Подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| Тип | Surface Mount Ultra Fast Rectifier |
| Вес | 0.064g |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Ширина вывода | 0.203mm to 0.305mm |
| Длина вывода | 1.52mm (min) |
| Артикул | US1D-E3/61T |
| Напряжение среднеквадратичное | 140V |
| Без галогенов | Нет |
| Производитель | Vishay General Semiconductor |
| Корпус | DO-214AC |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.0V |
| AEC-Q101 | Нет |
| Device marking code | UD |
| Напряжение блокировки DC | 200V |
| Ширина корпуса | 2.79mm (max) |
| Время обратного восстановления | 50ns |
| Высота корпуса | 2.29mm (ref) |
| Длина корпуса | 4.93mm to 5.28mm |
| Обратный ток при 25°C | 10μA |
| Material categorization | see www.vishay.com/doc?99912 |
| Reverse current at 100C | 50μA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Current peak forward surge | 30A |
| Диап. раб. темп. | -55°C to +150°C |
| Junction capacitance typical | 15pF |
| Описание (англ.) | DIODE GEN PURP 200V 1A DO214AC |
| Повторяющееся пиковое обратное напряжение | 200V |
| Current average forward rectified | 1.0A |
| Тепловое сопротивление переход-вывод | 27°C/W |
| Термосопротивление переход-среда | 75°C/W |
