Преобразователь DC/DC 40Вт вход 40...160В выход 24В 1.67А КПД 89% -40°С...+85°С изоляция 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
662 шт.
Норм. уп.: 19
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт3 011,37 ₽
дешевле всех
Сумма3 011,37 ₽
В наличии602 шт
юрлицам и ИП
от 2 — 2 945,38 ₽ (−2%)
Склад 13срок до недели
Цена за шт3 295,29 ₽
Сумма3 295,29 ₽
+ доплата 490,00 ₽
В наличии60 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 169,73 ₽ (−4%)
1 шт · Склад 39 · 3 011,37 ₽
Описание

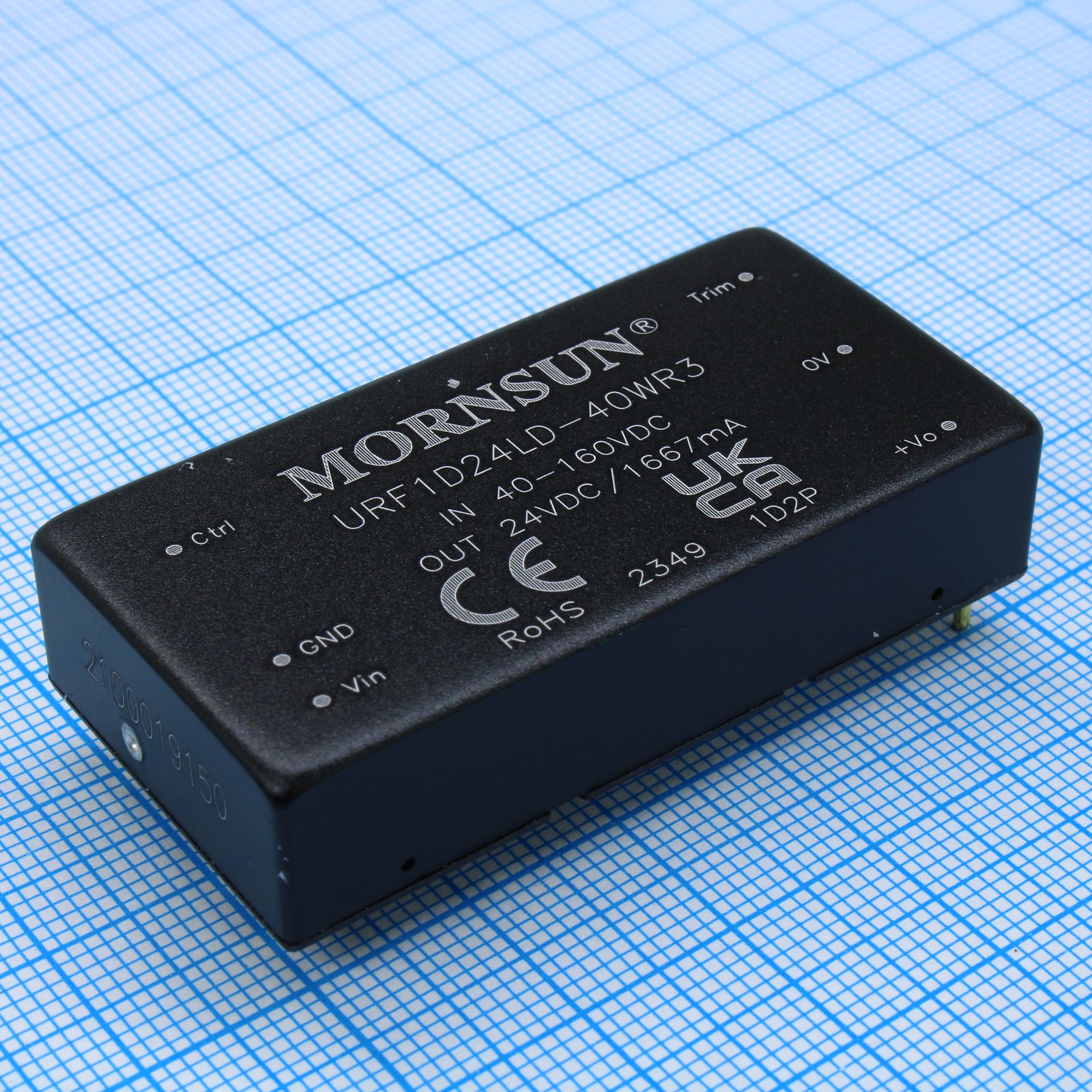

DC/DC-преобразователь MORNSUN URF1D24LD-40WR3 мощностью 40 Вт. Работает при входном напряжении от 40 до 160 В, выдаёт стабильные 24 В с током до 1.67 А. КПД достигает 89%, а изоляция 1500 В обеспечивает безопасность. Подходит для промышленной автоматики и электроники с широким диапазоном питания.
Технические характеристики
| MTBF | 500k hours (MIL-HDBK-217F @25°C) |
| Мощность, Вт | 40 |
| Вес | 32.3g typ (horizontal package without heatsink) |
| Корпус | горизонтальный корпус |
| Тип монтажа | Выводной |
| Вибрация | IEC61373 Category 1, Grade B |
| Размеры | 50.80 x 25.40 x 11.80mm (horizontal package without heatsink) |
| КПД | 89% typ, 87% min at nominal input and full load |
| Диап. подстр. | 90-110% Vo |
| Описание | Isolated 40W DC-DC converter, ultra-wide 4:1 input voltage, regulated single output |
| Артикул | URF1D24LD-40WR3 |
| Вх. фильтр | Pi filter |
| Вых. мощность | 40W |
| Материал корпуса | Aluminum alloy |
| Станд. ЭМС | CISPR32/EN55032 CLASS B, EN50121-3-2, IEC/EN61000-4-2/-3/-4/-5/-6 |
| Входное напряжение | 40-160VDC |
| Сертификаты | EN/BSEN 62368-1, RoHS |
| Control pin on | Open or pulled high 3.5-12VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Вых. ток | 1667mA / 1.667A |
| Вых. напряжение | 24VDC |
| Control pin off | Pulled low to GND 0-1.2VDC |
| Рег. линии | ±0.4% typ, ±1% max |
| Рег. нагрузки | ±0.5% typ, ±1% max |
| Пульсации и шум | 150mVp-p typ, 200mVp-p max; at <5% load 5% Vomax max |
| Влажн. хранения | 5-95% RH non-condensing |
| Точность напряжения | ±1% typ, ±3% max |
| Макс. вх. напр. | 160VDC continuous; 180VDC surge 1s max |
| Входное импульсное напряжение | -0.7V to 180VDC (1 sec max) |
| Макс. емк. нагрузка | 680µF |
| Частота перекл. | 220kHz PWM mode |
| Входной ток без нагрузки | 3mA typ, 15mA max |
| Input startup voltage | 40VDC at 100% load |
| Ном. вх. напр. | 110VDC |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Емк. изоляции | 2200pF typ, 3000pF max at 100kHz/0.1V |
| Входной ток в выкл. состоянии | 2mA typ, 10mA max |
| Изоляция вх-вых | 3000VDC / 1500VAC for 1 minute |
| Входной ток при полной нагрузке | 413mA typ, 423mA max at nominal input voltage |
| Защита от перегрузки по току | 110-190% Io |
| Защита от перенапр. | 110-160% Vo |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 300µs typ, 500µs max |
| Тип упаковки | Tube (туба) |
| Стойкость выводов к пайке | +300°C for 10 seconds, 1.5mm away from case |
| Защита от КЗ | Continuous, self-recovery |
| Диап. темп. хр. | -55°C to +125°C |
| Isolation input output case | 1500VDC for 1 minute |
| Диап. раб. темп. | -40°C to +85°C |
| Защита от перегрева | 100-130°C |
| Защита от переполюсовки | Available only with A2S chassis or A4S DIN-rail mounting versions |
| Отклонение переходной характеристики | ±3% typ, ±5% max for 25% load step change |
| Пульсации вх. отраж. | 25mA typ |
| Защита от пониженного напряжения входа | 28-32VDC |
| Recommended external capacitance | Cin: 100µF, Cout: 100µF for 24V output; Fuse: 2A slow-blow |
