Преобразователь DC/DC на печатную плату 10Вт вход 48В (18...75В) выход 5В/2А КПД 84% -40°С...+85°С изоляция 1500В
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
23 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:12 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 832,34 |
| от 5 | 806,73 |
| от 8 | 793,22 |
| от 14 | 782,27 |
| от 23 | 770,46 |
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 982,42 |
| от 3 | 933,13 |
| от 6 | 892,99 |
| от 10 | 863,18 |
| от 30 | 841,01 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 33 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 552,50 |
| от 10 | 907,98 |
Описание

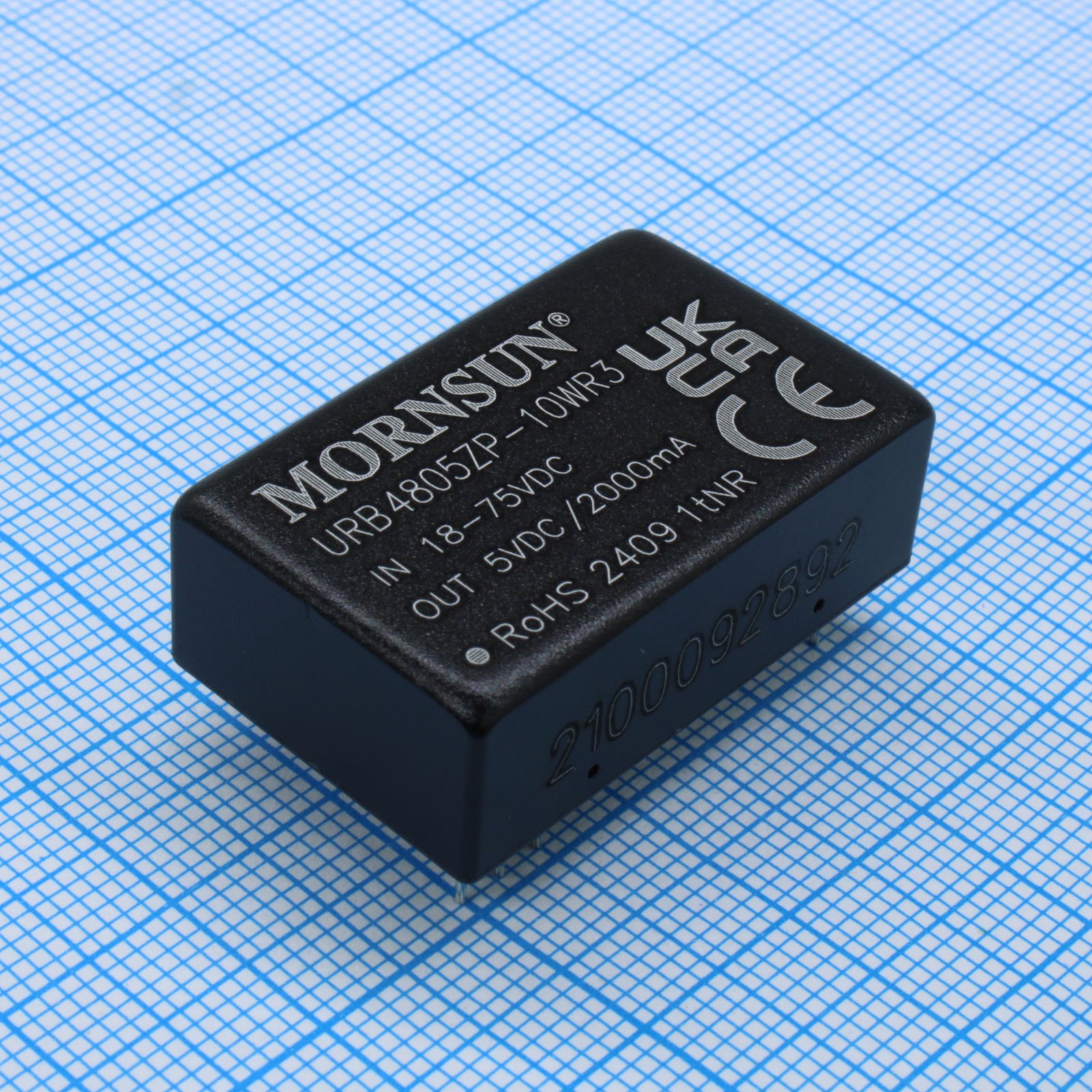

DC/DC-преобразователь MORNSUN URB4805ZP-10WR3 мощностью 10 Вт монтируется на печатную плату в корпусе DIP. Работает от входного напряжения 18…75 В, выдаёт стабильные 5 В при токе до 2 А с КПД до 86%. Устройство имеет гальваническую изоляцию 1500 В и работает в диапазоне температур от -40°С до +85°С. Подходит для промышленной автоматики и железнодорожного оборудования (стандарт EN50155).
Технические характеристики
| MTBF | 1000 khours |
| Тип | DC/DC Converter |
| Вес | 12g |
| Корпус | DIP |
| Ctrl pin | Да |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| Вибрация | EN62368: 10-150Hz, 5G, 0.75mm; EN50155: IEC/EN61373 Category1, GradeB |
| Размеры | 32.00mm x 20.00mm x 10.80mm |
| КПД | 84% min, 86% typ |
| Артикул | URB4805ZP-10WR3 |
| Вх. фильтр | Pi filter |
| Вых. мощность | 10W |
| Тип упаковки | DIP |
| Пульсации и шум | 80mVp-p max |
| Материал корпуса | Aluminum alloy |
| Станд. ЭМС | CISPR32/EN55032 CLASS A (without extra components), CLASS B with external circuit |
| Импульсное напряжение | -0.7V to 100V max (1 sec.) |
| Сертификаты | EN50155, EN62368-1, BSEN62368-1, RoHS |
| Мин. КПД | 84% |
| Тип. КПД | 86% |
| Вых. ток | 2000mA |
| Вых. напряжение | 5V |
| Рег. нагрузки | ±1% max |
| Перекрестная регулировка | ±5% (dual output only, not applicable) |
| Напряжение запуска | 18V max (for 48V series) |
| Точность напряжения | ±2% max |
| Input off current | 6mA typ, 10mA max |
| Макс. вх. напр. | 75V |
| Мин. входное напряжение | 18V |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.5% max |
| Макс. емк. нагр. | 1000µF |
| Ctrl pin voltage on | 3.5-12VDC |
| Диап. вх. напр. | 18-75V |
| Макс. регулировка линии | ±0.5% |
| Макс. регулировка нагрузки | ±1% |
| Макс. емк. нагрузка | 1000µF |
| Частота перекл. | 350kHz |
| Ctrl pin voltage off | 0-1.2VDC |
| Сопр. изоляции | 1000MΩ min |
| Точность напряжения макс. | ±2% |
| Входной ток без нагрузки | 6mA typ, 15mA max |
| Ном. вх. напр. | 48V |
| Емк. изоляции | 2000pF typ |
| Входной ток при полной нагрузке | 240mA typ, 245mA max |
| Пульсации вых. макс. | 80 mVp-p |
| Output ripple noise typ | 40 mVp-p |
| Защита от перегрузки по току | 110%-230% of Io |
| Защита от перенапр. | 110%-160% of Vo |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 300µs typ, 500µs max |
| Тип упаковки | Tube (туба) |
| Стойкость выводов к пайке | 300°C for 10 seconds |
| Отраженный пульсирующий ток | 30mA typ |
| Защита от КЗ | Continuous, self-recovery |
| Under voltage protection | 12V min, 15.5V typ (for 48V series) |
| Типовой входной ток без нагрузки | 6mA |
| Мин. сопротивление изоляции | 1000MΩ |
| Типовая изоляционная емкость | 2000pF |
| Потр. без нагр. | 0.12W (typical for series) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -55°C to +125°C |
| Типовой входной ток при полной нагрузке | 240mA |
| Диап. раб. темп. | -40°C to +85°C |
| Отраж. пульс. ток тип. | 30mA |
| Отклонение переходной характеристики | ±5% typ, ±8% max |
| Мин. защита от пониж. напр. | 12V |
| Типовая защита от пониженного напряжения | 15.5V |
| Output over current protection | 110-160% Iout |
| Защита от перенапряжения выхода | 110-160% Vout |
| Защита от КЗ выхода | Continuous, self-recovery |
| Input under voltage protection startup | 18V max |
