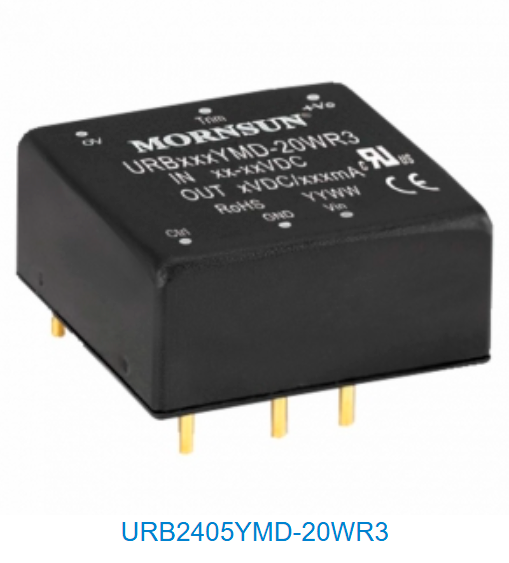

Трансформатор URB2405YMD-20WR3
У поставщика
У поставщиков
111 шт.
Норм. уп.: 19
Цены поставщиков
Склад 13
В наличии:111 шт
Срок поставки: до недели
Норм. уп.: 19
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 410,30 |
| от 2 | 1 342,48 |
| от 4 | 1 287,23 |
| от 8 | 1 246,21 |
| от 19 | 1 215,70 |
Описание
DC-DC преобразователь MORNSUN URB2405YMD-20WR3 в корпусе DIP. Модель выдаёт стабилизированные 5 В при мощности 20 Вт, КПД достигает 90%. Оснащён Pi-фильтром на входе, поддерживает регулировку выходного напряжения в диапазоне 90–110%. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| MTBF | 1000k hours |
| Серия | URB_YMD-20WR3 |
| Горячая замена | Unavailable |
| Диап. подстр. | 90-110%Vo |
| Артикул | URB2405YMD-20WR3 |
| Вх. фильтр | Pi filter |
| Вых. мощность | 20W |
| Тип упаковки | DIP |
| Тип продукта | DC/DC Converter |
| Материал корпуса | Aluminum alloy |
| Время запуска | 10ms |
| Импульсное напряжение | 50VDC |
| Метод охлаждения | Free air convection |
| Мин. КПД | 88% |
| Тип. КПД | 90% |
| Вых. напряжение | 5VDC |
| Соотв. RoHS | Да |
| Certification bs | BS EN62368-1 |
| Certification en | EN62368-1 |
| Сертификация UL | UL62368-1 |
| Макс. пульс. шум | 100mV p-p |
| Ripple noise min | 50mV p-p |
| Напряжение запуска | 9VDC |
| Влажн. хранения | 5-95%RH |
| Макс. темп. хр. | +125℃ |
| Мин. темп. хр. | -55℃ |
| Certification iec | IEC62368-1 |
| Макс. вх. напр. | 40VDC |
| Конфиг. выводов | 6-pin DIP |
| Макс. раб. темп. | +105℃ |
| Мин. раб. темп. | -40℃ |
| Макс. вых. ток | 4000mA |
| Мин. выходной ток | 0mA |
| Макс. емк. нагр. | 10000µF |
| Диап. вх. напр. | 9-36VDC |
| Макс. регулировка нагрузки | ±1% |
| Регулировка нагрузки мин. | ±0.5% |
| Частота перекл. | 270kHz |
| Точность напряжения макс. | ±3% |
| Точность напряжения мин. | ±1% |
| Вес с радиатором | 20.0g |
| Входной ток без нагрузки | 35mA |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 2000pF |
| Макс. линейная регул. | ±0.5% |
| Мин. линейная стабилизация | ±0.2% |
| Изоляция вх-вых | 1500VDC |
| Температура пайки штыря макс. | +300℃ |
| Входной ток при полной нагрузке | 926mA |
| Темп. коэф. | ±0.03%/℃ |
| Вес без радиатора | 15.0g |
| Dimensions with heatsink | 25.40 × 25.40 × 16.20 mm |
| Отраженный пульсирующий ток | 30A |
| Защита от КЗ | Hiccup, continuous, self-recovery |
| Dimensions without heatsink | 25.40 × 25.40 × 11.70 mm |
| Isolation input output case | 1000VDC |
| Макс. время восст. | 500µs |
| Мин. время восст. | 300µs |
| Отклонение переходной характеристики | ±5% |
| Мин. защита от пониж. напр. | 5.5VDC |
| Типовая защита от пониженного напряжения | 6.5VDC |
| Диапазон защиты от перегрузки по току | 110-190%Io |
| Диапазон защиты от перенапряжения | 110-160%Vo |
