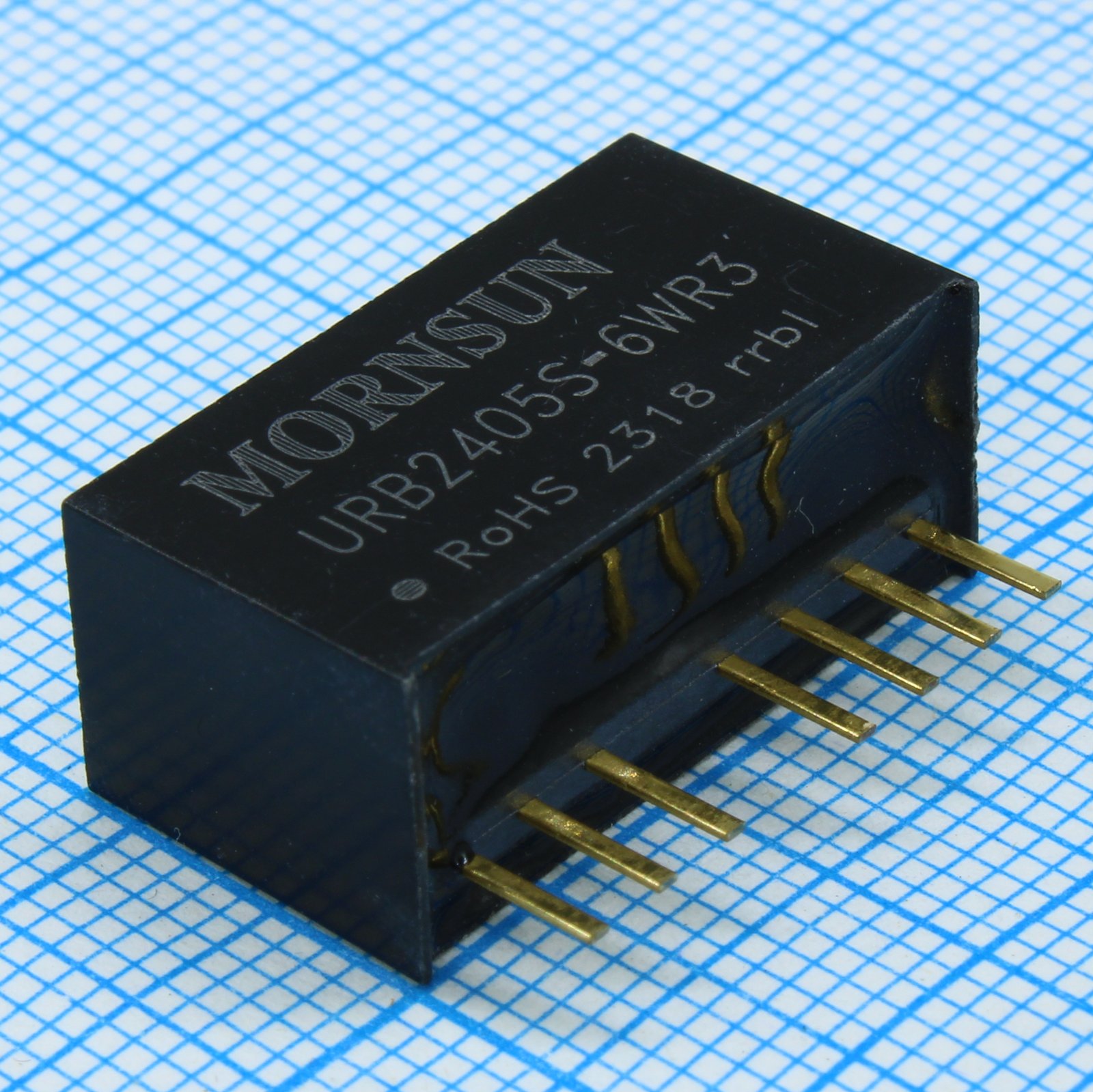

DC-DC преобразователь URB2405S-6WR3
У поставщика
У поставщиков
430 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт699,72 ₽
Сумма699,72 ₽
+ доплата 490,00 ₽
В наличии430 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 7 — 667,30 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 699,72 ₽. До заказа без доплаты не хватает 16 600,28 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 699,72 ₽
Описание
DC-DC преобразователь MORNSUN URB2405S-6WR3 — изолированный модуль питания серии 6WR3. Обеспечивает стабильное выходное напряжение 5 В при входном диапазоне 24 В. Предназначен для применения в промышленной автоматике, телекоммуникационном оборудовании и системах распределённого питания. Отличается высоким КПД и компактным корпусом SIP.
Технические характеристики
| CS | 3Vr.m.s |
| RS | 10V/m |
| EFT | ±2kV |
| MTBF | 1000khours |
| RoHS | Да |
| Серия | URB_S-6WR3 |
| Вес | 4.7g |
| Тип | DC-DC преобразователь |
| Ток, А | 1200 |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Кол-во выводов | 6 |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| КПД, % | 82 % |
| Размеры | 22×9.50×12.00mm |
| Вкл. упр. вывод | TTL 3.5-12VDC or open |
| Описание | 6W isolated DC-DC converter, wide input, regulated single output, SIP package |
| ЭСР контакт | ±4kV |
| Артикул | URB2405S-6WR3 |
| Выкл. упр. вывод | 0-1.2VDC to GND |
| Стандарт ЭМС | CISPR32/EN55032 CLASSB |
| Вх. фильтр | Capacitive filter |
| Вых. мощность | 6W |
| Материал корпуса | Black flame-retardant and heat-resistant plastic (UL94V-0) |
| Сертификация | EN62368-1, BSEN62368-1 |
| Импульсное напряжение | -0.7V to 50V |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 80% |
| Тип. КПД | 82% |
| Напряжение, В | 5 |
| Ёмкость, мкФ | 1000 |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Напряжение запуска | 9VDC |
| Мощность, Вт | 6 |
| Вх. ток выкл. | 6mA |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 9V |
| Напр. изоляции | 1600VDC |
| Импульс линия-линия | ±2kV |
| Диап. вх. напр. | 9-36VDC |
| Макс. регулировка нагрузки | ±1.5% |
| Регулировка нагрузки мин. | ±0.5% |
| Макс. емк. нагрузка | 1000µF |
| Частота перекл. | 500kHz |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Входной ток без нагрузки | 5mA |
| Входной ток в выключенном состоянии, макс. | 10mA |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 1000pF |
| Макс. линейная регул. | ±1% |
| Мин. линейная стабилизация | ±0.5% |
| Ток вых. без нагр. | 0mA |
| Входной ток при полной нагрузке | 305mA |
| Макс. темп. хр. | +125℃ |
| Мин. темп. хр. | -55℃ |
| Темп. коэф. | ±0.03%/℃ |
| Вых. ток полн. нагр. | 1200mA |
| Отраженный пульсирующий ток | 50mA |
| Защита от КЗ | Continuous, self-recovery |
| Макс. раб. темп. | +105℃ |
| Мин. раб. темп. | -40℃ |
| Макс. точность выходного напряжения | ±2% |
| Мин. точность выходного напряжения | ±1% |
| Макс. защита от перегрузки | 230%Io |
| Мин. защита от перегрузки | 110%Io |
| Тип. защита от перегрузки | 160%Io |
| Макс. время восст. | 500µs |
| Тип. время восст. перех. | 300µs |
| Макс. темп. пайки | +300℃ |
| Отклонение переходной характеристики макс. | ±8% |
| Мин. отклонение переходной характеристики | ±5% |
| Мин. защита от пониж. | 5.5VDC |
| Защита от пониж. напр. | 6.5VDC |
