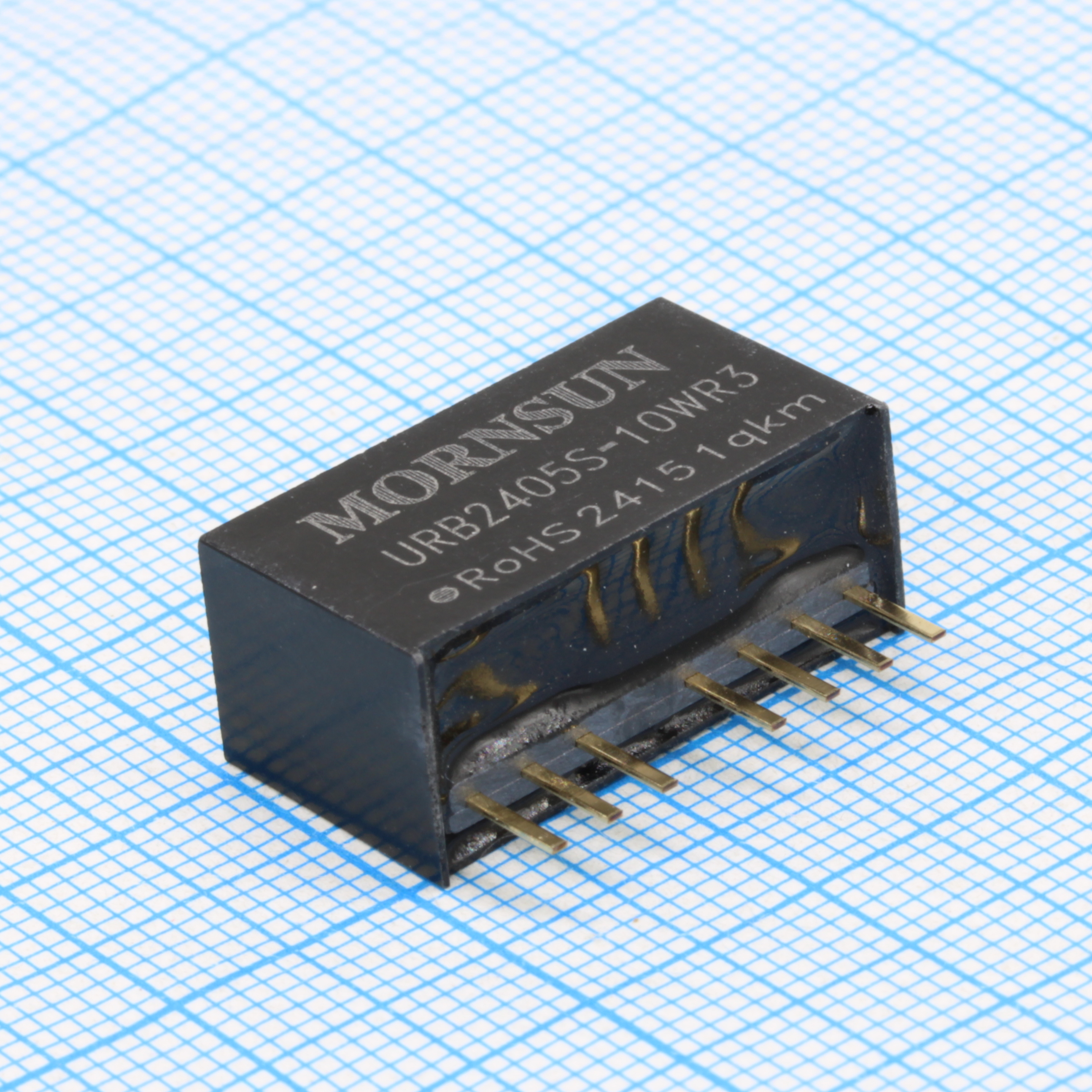

DC-DC преобразователь URB2405S-10WR3 / 10W, 9-36В в 5В, 2А, стабилизирующий
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
553 шт.
Норм. уп.: 22
Цены поставщиков
Склад 39
В наличии:528 шт.
Срок поставки: до недели
Норм. уп.: 22
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 867,95 |
| от 5 | 840,70 |
| от 9 | 826,30 |
| от 14 | 814,63 |
| от 24 | 802,17 |
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 22
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 042,22 |
| от 3 | 990,47 |
| от 5 | 948,32 |
| от 10 | 917,02 |
| от 22 | 893,73 |
Описание
DC-DC преобразователь MORNSUN URB2405S-10WR3 — стабилизирующий модуль мощностью 10 Вт. Обеспечивает преобразование входного напряжения 9–36 В в стабильные 5 В при токе до 2 А. Предназначен для питания чувствительной электроники в промышленных системах, телекоммуникационном оборудовании и устройствах автоматизации. Отличается высокой эффективностью и надёжностью в широком диапазоне входных напряжений.
Технические характеристики
| MTBF | 1000k hours |
| Тип | isolated DC-DC converter |
| Вес | 5.5g |
| Тип | DC-DC преобразователь |
| Ctrl on | Open or pulled high 3.5-12VDC |
| Корпус | SIP |
| Ctrl off | Pulled low to GND 0-1.2VDC |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| Вибрация | 10-150Hz, 5G, 0.75mm |
| Размеры | 22.00×9.50×12.00mm |
| Артикул | URB2405S-10WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 10W |
| Пульсации и шум | 75mVp-p typ, 150mVp-p max (5%-100% load) |
| Монтаж | Выводной |
| Материал корпуса | Black plastic, UL94-V0 |
| Метод охлаждения | Free air convection (20LFM) |
| Мин. КПД | 85% |
| Тип. КПД | 87% |
| Вых. напряжение | 5V |
| Рег. нагрузки | ±0.5% typ, ±1.5% max (5%-100% load) |
| Мощность | 10 Вт |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.2% typ, ±0.5% max |
| Макс. импульсное напряжение | 50VDC |
| Макс. вых. ток | 2000mA |
| Макс. емк. нагр. | 2200µF |
| Диап. вх. напр. | 9-36V |
| Частота перекл. | 400kHz |
| Макс. напряжение запуска | 9VDC |
| Напряжение | 24 В |
| Ном. вх. напр. | 24V |
| Диапазон влажности хранения | 5%-95% RH |
| Точность выходного напряжения | ±2% max (5%-100% load) |
| Защита от перегрузки по току | 110%-230% Io |
| Темп. коэф. | ±0.03%/°C max |
| Время восстановления после переходного процесса | 300µs typ, 500µs max |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 45mA |
| Типовой входной ток без нагрузки | 25mA |
| Мин. сопротивление изоляции | 1000MΩ |
| Типовая изоляционная емкость | 1000pF |
| Диап. темп. хр. | -55°C to +125°C |
| Input current when off max | 10mA |
| Макс. входной ток при полной нагрузке | 485mA |
| Типовой входной ток при полной нагрузке | 474mA |
| Диап. раб. темп. | -40°C to +85°C |
| Отраж. пульс. ток тип. | 50mA |
| Отклонение переходной характеристики | ±5% typ, ±8% max (for 3.3V/5V output) |
| Мин. защита от пониж. | 5.5V |
| Защита от пониж. напр. | 6.5V |
| Темп. пайки выводов | +300°C |
