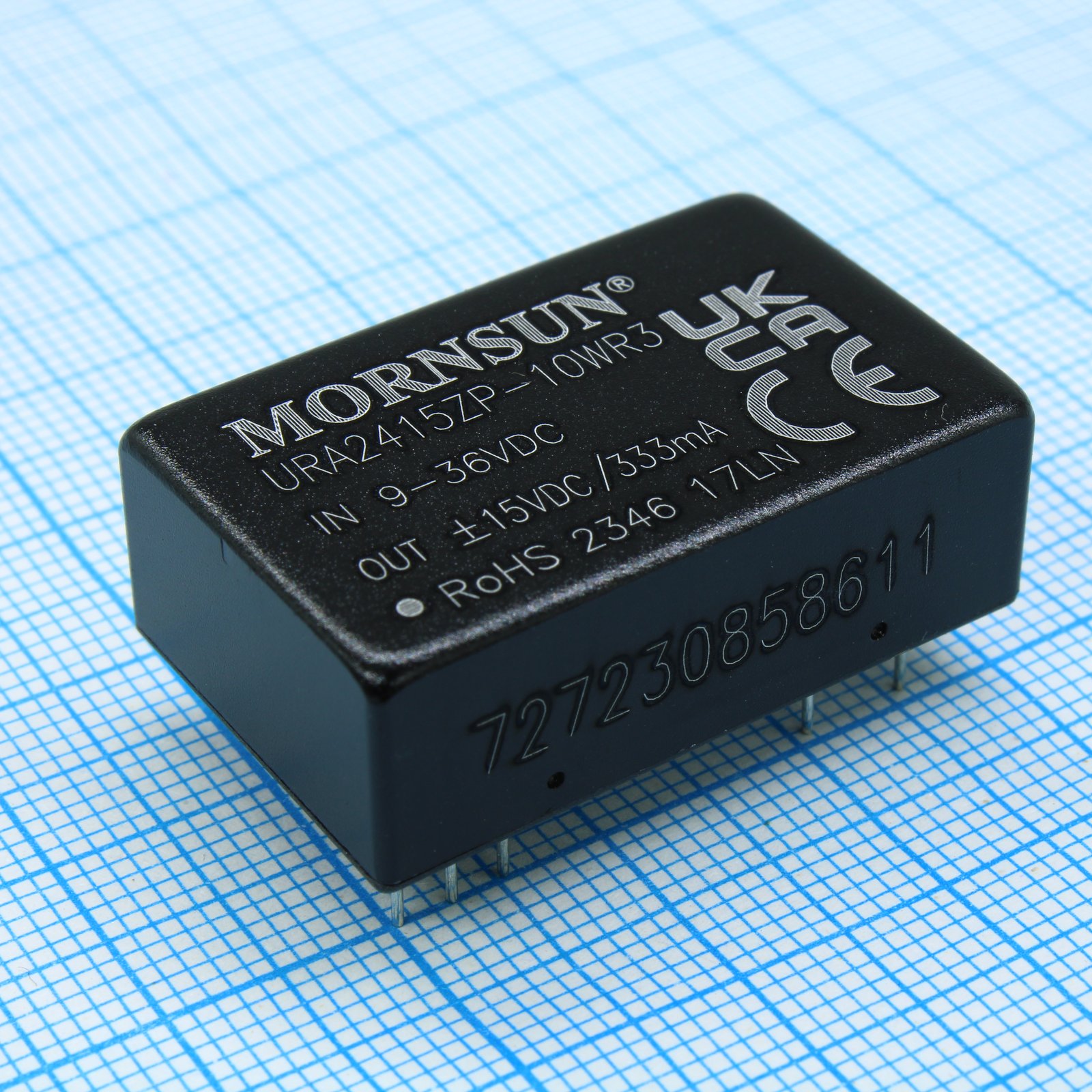

DC-DC преобразователь URA2415ZP-10WR3 / 10W, 9-36В в ±15В, 0.33А, стабилизирующий
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
547 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:347 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 017,41 |
| от 4 | 987,99 |
| от 7 | 972,54 |
| от 11 | 960,02 |
| от 19 | 946,08 |
Склад 13
В наличии:180 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 043,45 |
| от 2 | 1 032,63 |
| от 3 | 1 019,30 |
| от 6 | 1 001,94 |
| от 15 | 977,51 |
Склад 12
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 656,00 |
| от 10 | 961,72 |
Описание
DC-DC преобразователь MORNSUN URA2415ZP-10WR3 — стабилизированный модуль мощностью 10 Вт. Обеспечивает двуполярное выходное напряжение ±15 В при токе до 0.33 А. Отличается широким диапазоном входного напряжения от 9 до 36 В, что делает его универсальным решением для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| MTBF | 1000k hours |
| Тип | DC-DC converter |
| Вес | 12.0g |
| Тип | DC-DC преобразователь |
| Охлаждение | Free air convection |
| Корпус | DIP |
| Горячая замена | Unavailable |
| Тип монтажа | THT |
| Топология | isolated |
| Размеры | 32.00x20.00x10.80mm |
| Control pin | On/off control (open or high=on, low=off) |
| Артикул | URA2415ZP-10WR3 |
| Стандарт ЭМС | CISPR32/EN55032 CLASS A (without extra components) |
| Вх. фильтр | Pi filter |
| Вых. мощность | 10W |
| Пульсации и шум | 40mVp-p typ, 80mVp-p max |
| Монтаж | Выводной |
| Материал корпуса | Aluminum alloy |
| Сертификация | EN/BSEN |
| Мин. КПД | 85% |
| Тип. КПД | 87% |
| Вых. ток | ±333mA |
| Вых. напряжение | ±15V |
| Перекрестная регулировка | ±5% |
| Railway standard | EN50155 |
| Влажн. хранения | 5-95% RH |
| Точность напряжения | ±1% |
| Мощность | 10 Вт |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 9V |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V (1 sec, 24V series) |
| Макс. емк. нагр. | 330µF |
| Диап. вх. напр. | 9-36V |
| Нагр. рег. Vo1 | ±0.5% |
| Нагр. рег. Vo2 | ±0.5% |
| Макс. емк. нагрузка | 330µF |
| Частота перекл. | 350kHz |
| Макс. пульсации и шум | 80mVp-p |
| Пульсации и шум тип. | 40mVp-p |
| Макс. напряжение запуска | 9V |
| Напряжение | 24 В |
| Ном. вх. напр. | 24V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 2000pF |
| Лин. рег. Vo1 | ±0.2% |
| Лин. рег. Vo2 | ±0.5% |
| Точность выходного напряжения | ±1% typ, ±3% max |
| Защита от перегрузки по току | 110-190%Io |
| Защита от перенапр. | 110-160%Vo |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 300µs typ, 500µs max |
| Отраженный пульсирующий ток | 40mA |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток х.х. | 12mA |
| Типовой входной ток без нагрузки | 5mA |
| Потр. без нагр. | 0.12W |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output current per output | 333mA |
| Диап. темп. хр. | -55 to +125°C |
| Макс. входной ток при полной нагрузке | 515mA |
| Типовой входной ток при полной нагрузке | 502mA |
| Диап. раб. темп. | -40 to +85°C |
| Отклонение переходной характеристики | ±3% typ, ±5% max |
| Типовая защита от пониженного напряжения | 6.5V |
| Under voltage protection start | 5.5V (24V input series) |
| Under voltage protection release | 6.5V (typ) |
| Input current full load nominal typ | 502mA |
