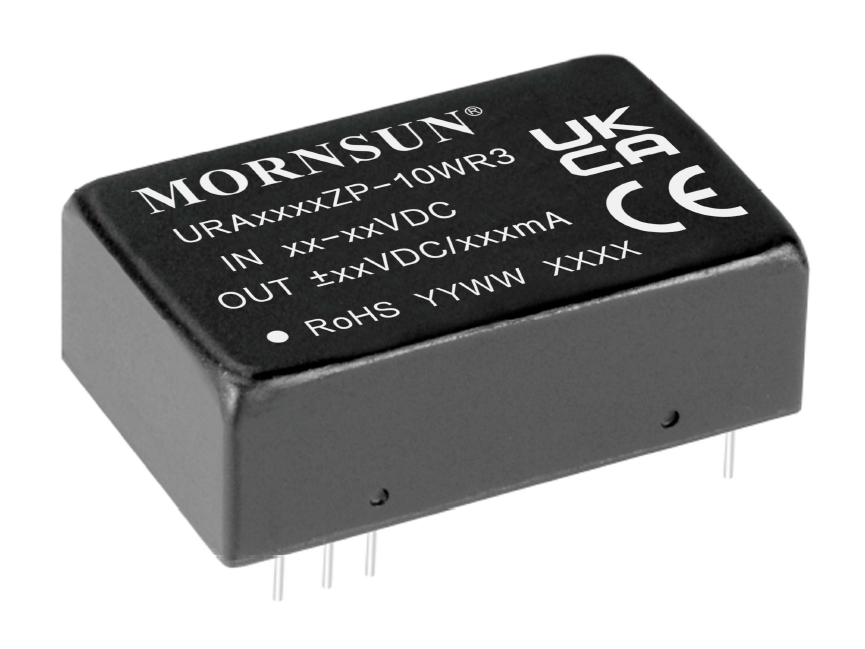

DC-DC преобразователь URA2405ZP-10WR3
У поставщика
У поставщиков
276 шт.
Норм. уп.: 15
Цены поставщиков
Склад 39
В наличии:264 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 348,81 |
Склад 13
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 551,48 |
| от 4 | 538,65 |
| от 7 | 531,27 |
| от 15 | 526,76 |
| от 30 | 523,03 |
Описание
DC-DC преобразователь MORNSUN URA2405ZP-10WR3. Модель мощностью 10 Вт выдаёт стабилизированные ±5 В с током до ±1000 мА. Устройство выполнено в изолированном DIP-корпусе для монтажа в отверстия и оснащено защитой от короткого замыкания и перегрузки. Подходит для промышленной автоматики и железнодорожного оборудования.
Технические характеристики
| MTBF | 1000 khours |
| Тип | DC-DC converter |
| Мощность, Вт | 10W |
| Серия | URA_ZP-10WR3 & URB_ZP-10WR3 |
| Вес | 12.0g |
| Корпус | DIP |
| Горячая замена | unavailable |
| Тип монтажа | THT |
| Топология | isolated |
| Соответствие | EN50155, EN62368-1, CISPR32/EN55032 Class A |
| Размеры | 32.00 x 20.00 x 10.80 mm |
| Защита | input under-voltage, output short-circuit, output over-current, output over-voltage |
| Вкл. упр. вывод | open or 3.5-12V |
| Тип выхода | dual |
| Артикул | URA2405ZP-10WR3 |
| Выкл. упр. вывод | 0-1.2V |
| Вх. фильтр | Pi filter |
| Вых. мощность | 10W |
| Тип упаковки | DIP |
| Тип монтажа | THT |
| Импульсное напряжение | 50V (1 sec max) |
| Метод охлаждения | free air convection |
| Мин. КПД | 81% |
| Тип. КПД | 83% |
| Вых. ток | ±1000mA |
| Вых. напряжение | ±5V |
| Помехоустойчивость CS | IEC/EN61000-4-6 10Vrms, Criteria A |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m, Criteria A |
| Перекрестная регулировка | ±5% (Vo1 at 50% load, Vo2 25-100% load) |
| Ctrl pin control | on (open or 3.5-12VDC), off (pull low to GND 0-1.2VDC) |
| ЭМС излучение CE | CISPR32/EN55032 CLASS A (without extra components); CLASS B with external circuit |
| ЭМС излучение RE | CISPR32/EN55032 CLASS A (without extra components); CLASS B with external circuit |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2kV (with external circuit), Criteria B |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±4kV, Criteria B |
| Макс. пульс. шум | 80mVp-p |
| Пульсации шум тип. | 40mVp-p |
| Напряжение запуска | 9V max |
| Влажн. хранения | 5-95% non-condensing |
| Напр. изоляции | 1500VDC |
| Vibration en50155 | IEC/EN61373 Category 1, Grade B |
| Vibration en62368 | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Efficiency min typ | 81/83% |
| Устойчивость к импульсам | IEC/EN61000-4-5 line-line ±2kV (with external circuit), Criteria B |
| Макс. емк. нагр. | 1000µF |
| Диап. вх. напр. | 9-36V |
| Частота перекл. | 350kHz |
| Cross regulation max | ±5% |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Ripple noise typ max | 40/80mVp-p (20MHz bandwidth) |
| Start up voltage min | 9VDC (24V nominal input series) |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±1% |
| Ном. вх. напр. | 24V |
| Сопр. изоляции | 1000 MΩ min |
| Емк. изоляции | 2000 pF typ |
| Испытат. изоляции | 1500VDC |
| Surge voltage max 1sec | 50VDC (24V nominal input series) |
| Load regulation vo1 max | ±1% |
| Load regulation vo1 typ | ±0.5% |
| Load regulation vo2 max | ±1.5% |
| Load regulation vo2 typ | ±0.5% |
| Точность выходного напряжения | ±1% typ, ±3% max (0-100% load); ±5% max (0-5% load) |
| Защита от перегрузки по току | 110-190% Io |
| Защита от перенапр. | 110-160% Vo |
| Темп. коэф. | ±0.03%/°C |
| Отраженный пульсирующий ток | 40mA |
| Защита от КЗ | continuous, self-recovery |
| Under voltage protection | 6.5V typ |
| Типовой входной ток без нагрузки | 5mA |
| Linear regulation vo1 max | ±0.5% |
| Linear regulation vo1 typ | ±0.2% |
| Linear regulation vo2 max | ±1% |
| Linear regulation vo2 typ | ±0.5% |
| Потр. без нагр. | 0.12W |
| Температура пайки штыря | 300°C for 10s |
| Диап. темп. хр. | -55°C to +125°C |
| Input current when off max | 10mA |
| Input current when off typ | 6mA |
| Типовой входной ток при полной нагрузке | 502mA |
| Load regulation vo1 typ max | ±0.5%/±1% (5-100% load); ±5% (0-100% load) |
| Load regulation vo2 typ max | ±0.5%/±1.5% (5-100% load); ±5% (0-100% load) |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. время восст. | 500µs |
| Тип. время восст. перех. | 300µs |
| Отраж. пульс. ток тип. | 40mA (24V nominal input series) |
| Input current no load typ max | 5/12mA (24V nominal input series, others) |
| Linear regulation vo1 typ max | ±0.2%/±0.5% |
| Linear regulation vo2 typ max | ±0.5%/±1% |
| Input current full load typ max | 502/515mA (24V nominal input series, others) |
| Transient recovery time typ max | 300/500µs |
| Отклонение переходной характеристики макс. | ±5% |
| Тип. отклонение перех. отклика | ±3% |
| Under voltage protection min typ | 5.5/6.5VDC (24V nominal input series) |
| Темп. пайки выводов | +300°C (10 seconds, 1.5mm from case) |
| Transient response deviation typ max | ±3%/±5% (for others) |
