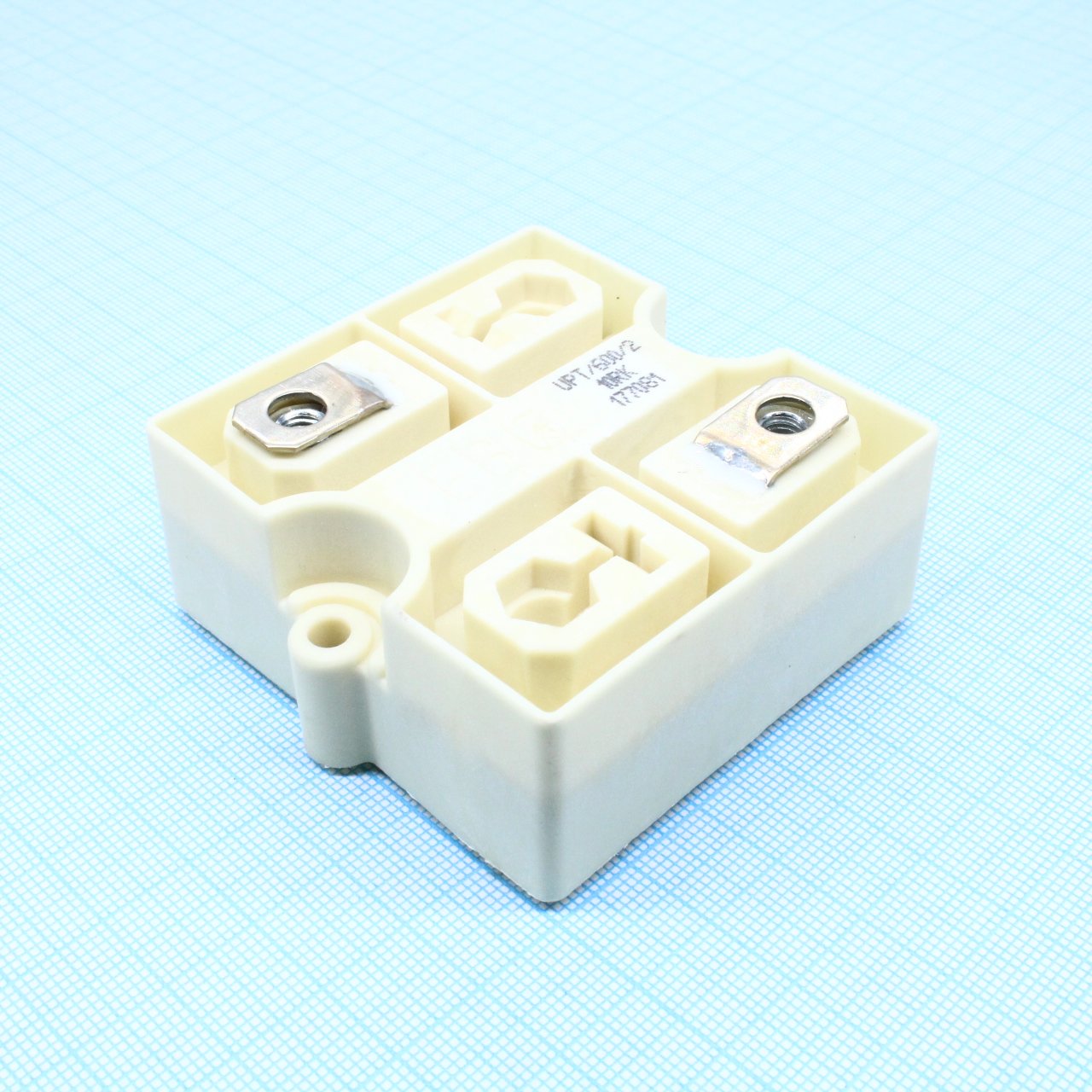

Резистор силовой безиндуктивный 600W, 10 Ohm ±10%
У поставщика
У поставщиков
8 шт.
Норм. уп.: 3
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 3
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 560,00 |
| от 2 | 2 538,51 |
| от 3 | 2 512,93 |
| от 6 | 2 481,47 |
| от 9 | 2 440,70 |
Описание
Силовой безындуктивный резистор EBG UPT 600-2 на 600 Вт с сопротивлением 10 Ом и допуском ±10%. Оснащён выводами M5 для надёжного монтажа. Применяется в промышленной автоматике, преобразователях частоты и цепях гашения пусковых токов.
Технические характеристики
| Сопротивление | 10Ω |
| Сопротивление | 10Ω |
| Мощность | 600 Вт |
| Допуск | 10 % |
| Корпус | UPT-600 configuration 2 |
| Макс. рабочее напряжение | 5000 В |
| Макс. рабочее напряжение | 5000V DC / 3500V AC RMS |
| Серия | UPT-600 |
| Вес | 137g |
| Тип монтажа | M4 screws, torque 1.6-1.8Nm; contacts M5 (M4 optional), torque 1.8-2Nm |
| Размеры | see datasheet drawing |
| Индуктивность | ≥80nH typical at 10kHz |
| Конфигурация | 2 |
| Non inductive | Да |
| Соотв. RoHS | Да |
| Capacitance mass | ≥110pF typical at 10kHz |
| Материал корпуса | UL 94 V-0 |
| Partial discharge | 4kVrms < 10pC |
| Тепловое сопротивление | 0.12K/W (8.33W/K) for configuration 2 and 3 |
| Кратковременная перегрузка | 1000W at 70°C for 10s |
| Single shot voltage | up to 12kV norm wave (1.5/50μs) |
| Capacitance parallel | ≥40pF typical at 10kHz |
| Сопр. изоляции | >10GΩ at 1000V |
| Раб. температура | -55°C to +155°C |
| Темп. коэф. | ±150ppm/°C (for >0.2Ω ≤1.5MΩ) |
| Тип упаковки | Bulk (россыпь) |
| Electric strength voltage | 7kVrms / 50Hz / 500VA, 1 min |
| Описание (англ.) | Ultra High Power Resistor 600W 10R ±10%, terminals M5 |
