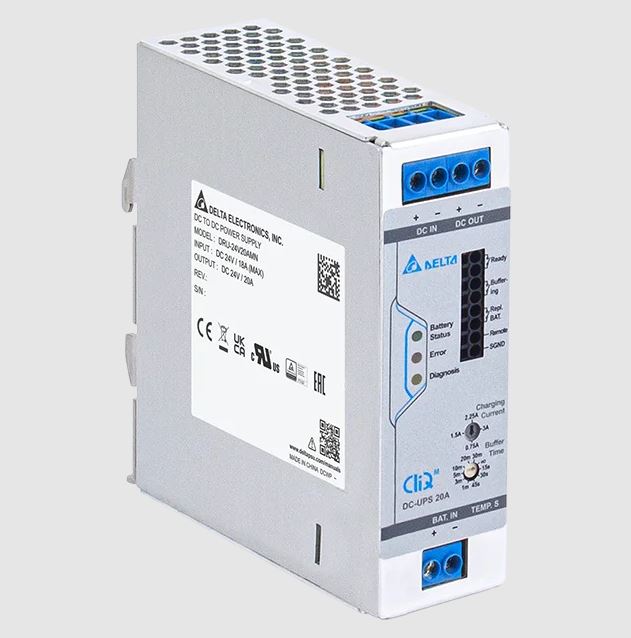

UPS модуль, 24VDC / 20A, 480W; для компенсации провалов напряжения, 3,4 - 100Ah, номинальное напряжение аккумулятора: 24VDC (2 х 12 VDC), габариты (мм): 124x38x117 мм, вес 0,53 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22 659,45 |
Описание
UPS-модуль Delta Electronics DRU-24V20AMN обеспечивает бесперебойное питание нагрузки 24 В постоянного тока с током до 20 А и мощностью 480 Вт. Устройство компенсирует провалы напряжения и поддерживает работу от внешних аккумуляторов емкостью 3,4–100 А·ч. Компактный корпус 124x38x117 мм предназначен для монтажа на DIN-рейку. Применяется в промышленной автоматике и системах безопасности для защиты ответственного оборудования от сбоев сети.
Технические характеристики
| Шум | < 40dBA |
| Серия | CliQ M |
| Тип монтажа | DIN Rail TS35 (EN 60715) |
| Размеры | 124 x 38 x 117mm |
| КПД | 98% typ. |
| Испытание на удар | IEC 60068-2-27, 30G (300m/s²), 18ms |
| Вес ед. | 0.53kg |
| Сигнальный провод | AWG 24-12 |
| Тип батареи | SLA Sealed lead acid battery, 2 x 12Vdc in series |
| Модель | DRU-24V20AMN |
| Вых. мощность | 480W |
| Тип продукта | DC-UPS Module |
| Wire battery | AWG 10-8 (Load: 10-20A) |
| Материал корпуса | Алюминий |
| Charging time | < 6hr ± 1hr (3A charging current for 24V/12AH battery) |
| Buffering time | 15s, 30s, 45s, 1min, 3min, 5min, 10min, 20min, 30min, ∞ |
| Cooling system | Convection |
| Terminal signal | 8 Pins (CN101) |
| Battery capacity | 3.4AH ~ 100AH |
| Степень загрязнения | 2 |
| Станд. безоп. | CB Certified |
| Terminal battery | 2 Pins (CN203) |
| Wire input output | AWG 14-8 (Load: 0-10A) |
| Рабочая высота | 0 to 6,000m |
| Раб. влажность | 5 to 95% RH (Non-Condensing) |
| Output power boost | 720W (7s typ.) |
| Battery max voltage | 30Vdc |
| Диап. вх. напр. | 18-30Vdc |
| Защита от перегр. | Auto Recovery (Normal Operation), Latch off (Battery Operation) |
| Темп. хранения | -40°C to +85°C |
| Vibration operating | EN 60068-2-64 |
| Output current boost | 30.0A (7s typ.) |
| Выходной ток номин. | 20.0A |
| Диап. вых. напр. | 17.5-29.5Vdc |
| Power boost duration | 7s typ. |
| Примечание | DRU-24V20AMN |
| End of charge voltage | 27.6V |
| Ном. вх. напр. | 24Vdc |
| Раб. температура | -30°C to +70°C (-40°C cold start) |
| Снижение выходной мощности | > 60°C de-rate power by 2.5%/°C |
| Terminal input output | 4 Pins (CN202) |
| Output voltage formula | Vout = Vin - 0.5Vdc |
| Защита от перенапряжения | Auto Recovery |
| Battery nominal voltage | 24Vdc |
| Vibration non operating | IEC 60068-2-6, 10Hz to 500Hz @ 30m/s² (3G peak) |
| Тип упаковки | Штучный товар |
| Battery charging current | 0.75A, 1.5A, 2.25A, 3A (typ.) constant current |
| Защита от неправильной полярности входа | Да |
| Power boost recovery time | 5s typ. |
| Battery current consumption | < 200mA |
| Battery polarity protection | Да |
| Защита от перегрева | Auto Recovery (Normal Operation), Latch off (Battery Operation) |
| Terminal temperature sensor | 4 Pins (CN206) |
| Wrong battery voltage protection | Yes, 30Vdc Max |
| Battery discharging voltage range | 21-27.6Vdc |
| Insufficient input voltage protection | Да |
