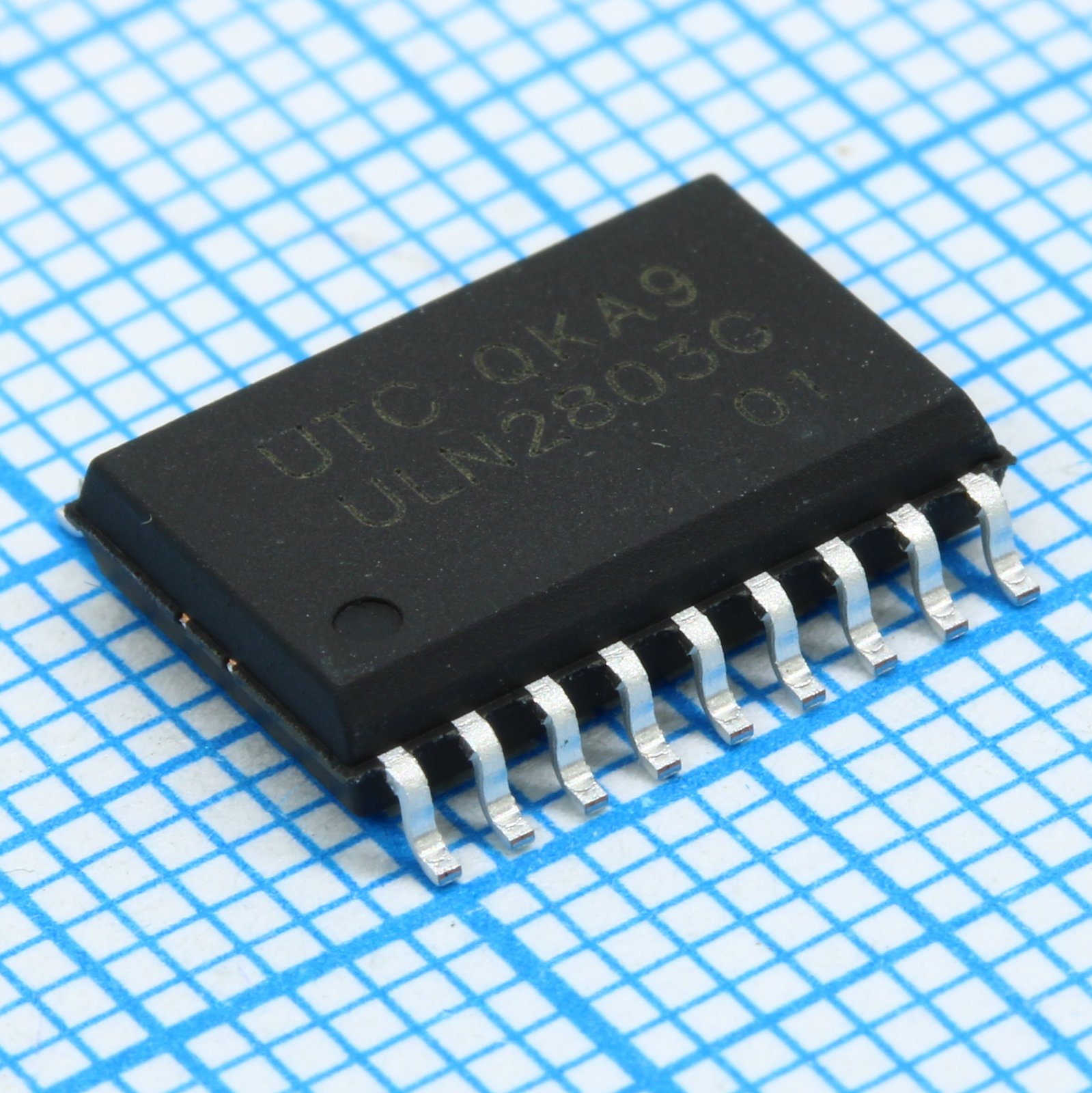

Микросхема ULN2803G-S18-R
У поставщика
У поставщиков
25 460 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:21 023 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,68 |
| от 150 | 21,03 |
| от 260 | 19,53 |
| от 430 | 18,35 |
| от 720 | 17,50 |
Склад 13
В наличии:4 437 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,86 |
| от 72 | 25,28 |
| от 144 | 23,14 |
| от 288 | 21,52 |
| от 576 | 20,31 |
Описание
Микросхема ULN2803G-S18-R от производителя UTC представляет собой сборку из восьми транзисторных ключей Дарлингтона с открытым коллектором. Компонент предназначен для коммутации нагрузок с высоким током и напряжением, управляемых логическими сигналами. Типичное применение включает интерфейсы между микроконтроллерами и силовыми устройствами, такими как реле, шаговые двигатели и лампы накаливания.
Технические характеристики
| Тип | Darlington array |
| Корпус | SOP-18 |
| Тип монтажа | SMD |
| Кол-во выводов | 18 |
| Описание | Eight Darlington arrays, high-voltage high-current NPN Darlington drivers |
| Тип выхода | NPN Darlington |
| Артикул | ULN2803G-S18-R |
| Корпус | SO18W |
| Задержка включения | 0.1µs to 1µs |
| Задержка выключения | 0.2µs to 1µs |
| Input current on | 0.93mA to 1.35mA |
| Вх. емкость | 15pF to 25pF |
| Вх. ток выкл. | 50µA to 65µA |
| Количество каналов | 8 |
| Макс. напр. пит. | 30V |
| Диап. вх. напр. | -0.5V to 30V |
| Input voltage on 200mA | 2.4V |
| Input voltage on 250mA | 2.7V |
| Input voltage on 300mA | 3.0V |
| Internal input resistor | 2.7kΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Internal output resistor | 3kΩ |
| Диап. темп. хр. | -40°C to +150°C |
| Clamp diode forward voltage | 2.0V at 350mA |
| Диап. раб. темп. | -40°C to +85°C |
| Output clamp diode internal | Да |
| Описание (англ.) | 8-channel NPN Darlington array, 50 V/500 mA |
| Output sustaining voltage max | 50V |
| Internal base emitter resistor | 7.2kΩ |
| Макс. ток на канал | 500mA |
| Output leakage current max 25c | 50µA |
| Output leakage current max 85c | 100µA |
| Power dissipation sop18 on pcb | 0.625W |
| Clamp diode forward current max | 500mA |
| Clamp diode reverse voltage max | 50V |
| Power dissipation sop18 free air | 0.54W |
| Collector emitter saturation voltage 100mA | 0.9V to 1.1V |
| Collector emitter saturation voltage 200mA | 1.1V to 1.3V |
| Collector emitter saturation voltage 350mA | 1.3V to 1.6V |
