Транзисторный массив, 8xNPN 50В, 0.5А, 2.7кОм
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
3 450 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:3 450 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 251,51 |
| от 20 | 237,56 |
| от 40 | 226,47 |
| от 80 | 216,74 |
| от 160 | 210,16 |
Описание

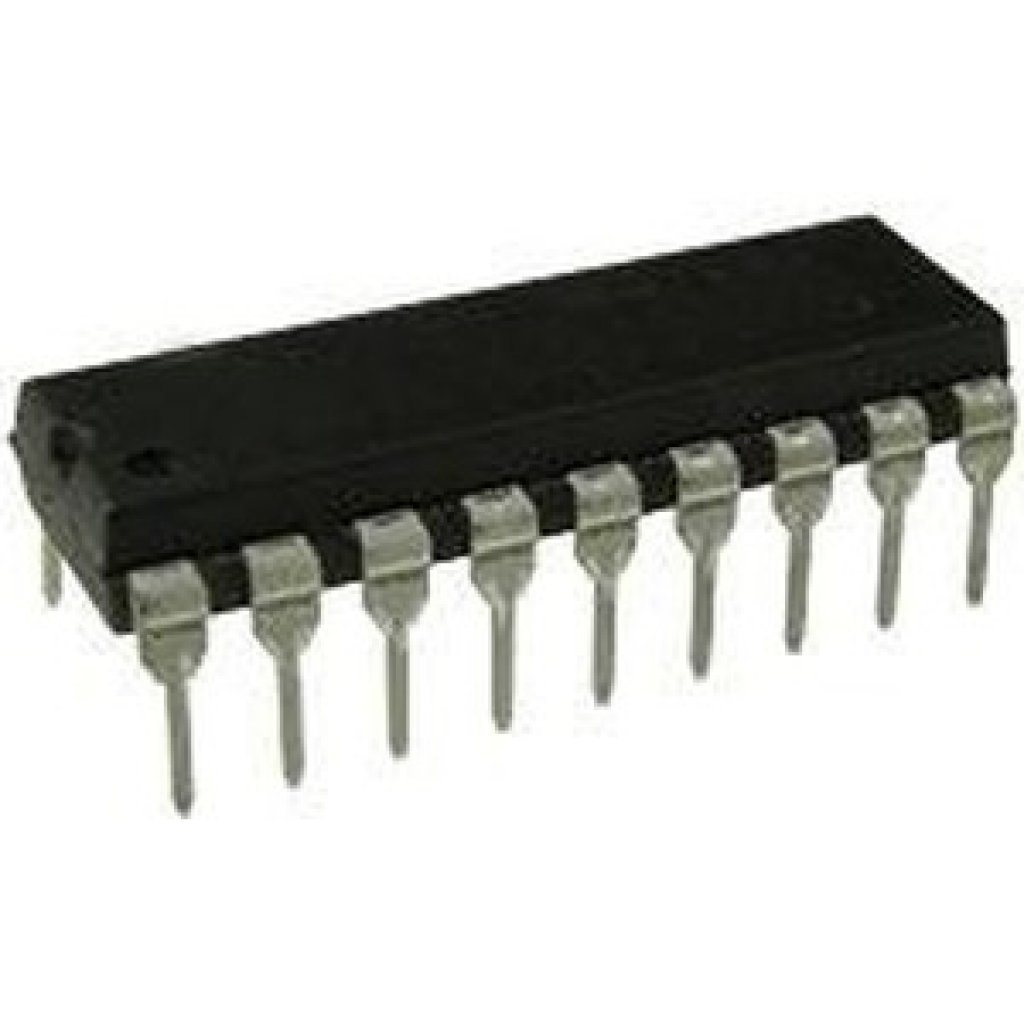

Транзисторный массив ULN2803APG от TOS — это сборка из восьми NPN-транзисторов Дарлингтона. Работает при напряжении до 50 В и токе до 0,5 А, имеет встроенные резисторы 2,7 кОм. Выпускается в корпусе DIP18. Подходит для управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | ULN2803APG / ULN2803AFWG / ULN2804APG / ULN2804AFWG |
| Weight apg | 1.478g |
| Описание | 8ch Darlington Sink Driver |
| Package apg | DIP-18pin |
| Weight afwg | 0.48g |
| Mounting apg | THT |
| Package afwg | SOP-18pin |
| Корпус | DIP18 |
| Mounting afwg | SMD |
| Тип транзистора | NPN Darlington |
| Turn on delay typ | 0.1us |
| Количество каналов | 8 |
| Turn off delay typ | 0.2us |
| Output clamp diodes | Да |
| Тип. входная емкость | 15pF |
| Input current off max | 65uA |
| Абс. макс. импульсное входное напряжение, В | -0.5 to 30V |
| Power dissipation apg | 1.47W |
| Package dimensions apg | P-DIP18-300-2.54-001 |
| Power dissipation afwg | 0.92W / 1.31W |
| Package dimensions afwg | P-SOP18-0812-1.27-001 |
| Тип упаковки | Tube (туба) |
| Power dissipation apg 85c | 0.76W |
| Диап. темп. хр. | -55 to 150°C |
| Power dissipation afwg 85c | 0.48W |
| Clamp diode forward current | 500mA |
| Clamp diode reverse voltage | 50V |
| Input base resistor uln2803 | 2.7kOhm |
| Input base resistor uln2804 | 10.5kOhm |
| Диап. раб. темп. | -40 to 85°C |
| Input voltage on uln2803 min | 2.5V |
| Input voltage on uln2804 min | 8V |
| Описание (англ.) | 8xNPN Darl 50V, 0.5A, Rin 2.7 k |
| Dc current transfer ratio min | 1000 |
| Input voltage recommended max | 30V |
| Output sustaining voltage min | 50V |
| Output current max per channel | 500mA |
| Output leakage current 25c max | 50uA |
| Output leakage current 85c max | 100uA |
| Clamp diode forward voltage max | 2.0V |
| Input logic compatibility uln2803 | TTL, 5V CMOS |
| Input logic compatibility uln2804 | 6~15V PMOS, CMOS |
| Output sustaining voltage abs max | -0.5 to 50V |
| Input current on uln2803 vin5v max | 0.5mA |
| Input current on uln2803 vin5v typ | 0.35mA |
| Clamp diode reverse current 25c max | 50uA |
| Clamp diode reverse current 85c max | 100uA |
| Input current on uln2804 vin12v max | 1.45mA |
| Input current on uln2804 vin12v typ | 1.0mA |
| Clamp diode forward current recommended | 400mA |
| Input voltage on uln2803 vce2v 200ma max | 2.4V |
| Input voltage on uln2803 vce2v 250ma max | 2.7V |
| Input voltage on uln2803 vce2v 300ma max | 3.0V |
| Input voltage on uln2804 vce2v 125ma max | 5.0V |
| Input voltage on uln2804 vce2v 200ma max | 6.0V |
| Input voltage on uln2804 vce2v 275ma max | 7.0V |
| Input voltage on uln2804 vce2v 350ma max | 8.0V |
| Output leakage current uln2804 vin1v max | 500uA |
| Output current recommended apg 10pct duty | 347mA |
| Output current recommended apg 50pct duty | 123mA |
| Output current recommended afwg 10pct duty | 268mA |
| Output current recommended afwg 50pct duty | 90mA |
| Collector emitter saturation voltage 100ma max | 1.1V |
| Collector emitter saturation voltage 100ma typ | 0.9V |
| Collector emitter saturation voltage 200ma max | 1.3V |
| Collector emitter saturation voltage 200ma typ | 1.1V |
| Collector emitter saturation voltage 350ma max | 1.6V |
| Collector emitter saturation voltage 350ma typ | 1.3V |
