Транзисторный массив, 8xNPN 50В, 0.5А, 2.7кОм (Recommended replacement: TBD62083AFWG)
У поставщика
ПроизводительTOS
КатегорияМикросхемы
У поставщиков
10 430 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:10 430 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 107,20 |
| от 67 | 100,97 |
| от 134 | 96,81 |
| от 267 | 93,14 |
| от 533 | 90,65 |
Описание

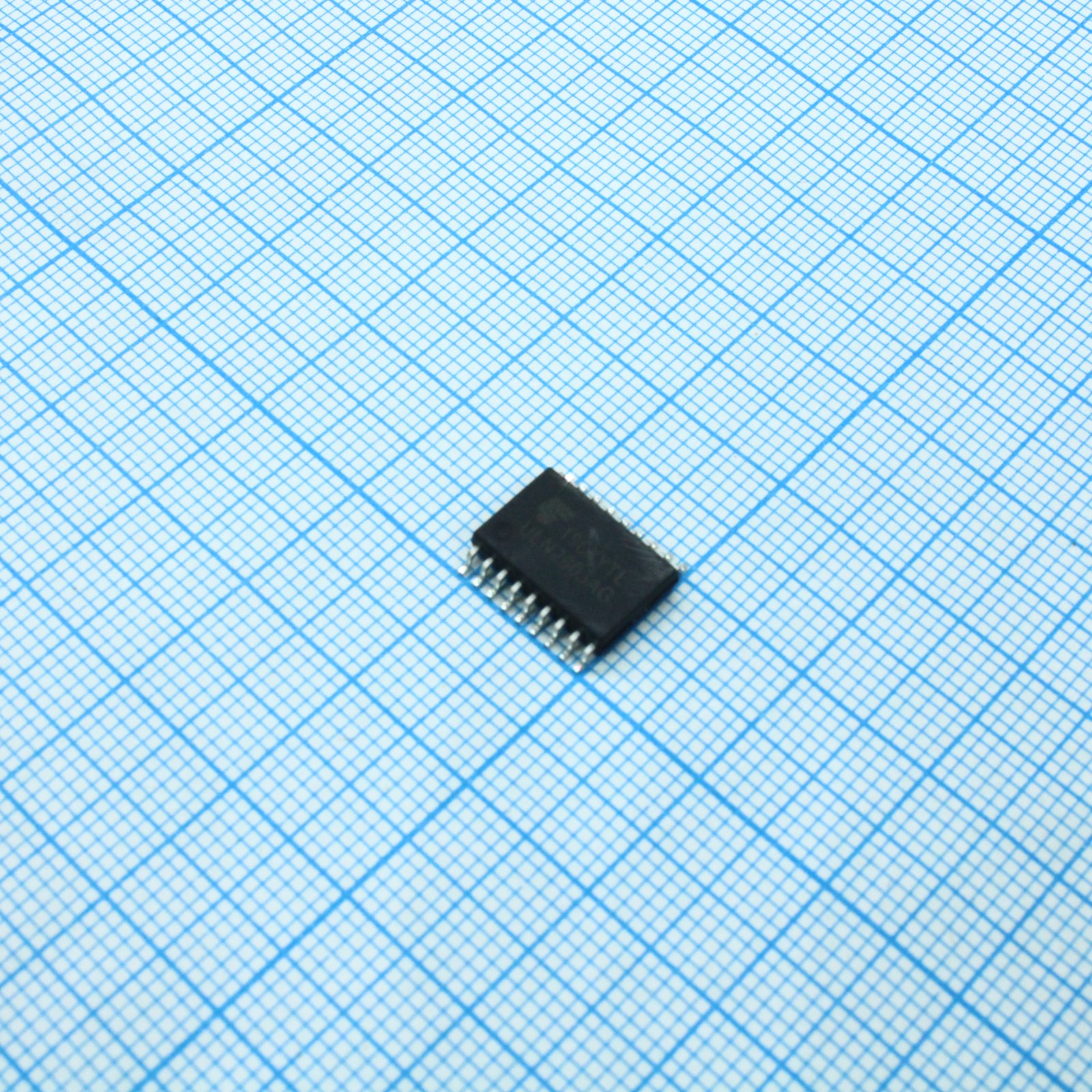

Транзисторный массив ULN2803AFWG от TOS — это сборка из восьми NPN-каналов Дарлингтона. Работает при напряжении до 50 В и токе до 0,5 А, выпускается в корпусе SOP-18W. Подходит для управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Darlington Sink Driver |
| Вес | 0.48g (typ) |
| Корпус | SOP-18 |
| Тип монтажа | SMD |
| Производитель | Toshiba |
| Channel count | 8 |
| Конфигурация | 8 NPN Darlington pairs |
| Задержка включения | 0.1μs (typ) |
| Задержка выключения | 0.2μs (typ) |
| Input current on | 0.35-0.5mA at VIN=5V |
| Input voltage on | 2.5V (min) recommended |
| Рассеиваемая мощность | 0.92W (typ) at Ta=25°C, 0.48W at Ta=85°C |
| Dc current gain hFE | 1000 (min) at VCE=2V, IOUT=350mA |
| Input base resistor | 2.7kΩ |
| Диап. вх. напр. | -0.5 to 30V |
| Logic compatibility | TTL, 5V CMOS |
| Темп. хранения | -55 to 150°C |
| Раб. температура | -40 to 85°C |
| Ток утечки вых. | 50μA (max) at 25°C, 100μA (max) at 85°C |
| Recommended replacement | TBD62083AFWG |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output sustaining voltage | 50V (min) |
| Output current per channel | 500mA (max) |
| Clamp diode forward current | 500mA (max) |
| Clamp diode forward voltage | 2V (max) at IF=350mA |
| Clamp diode reverse voltage | 50V |
| Описание (англ.) | 8xDarl-Dr. 50V 0,5A TTL/CMOS SOL18 |
| Напряжение насыщения коллектор-эмиттер | 1.6V (max) at IOUT=350mA, IIN=500μA |
