Набор NPN транз. x 8 50V 0.5A 2.7kOhm input resistor for 5V TTL and CMOS
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
1 342 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:1 052 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 142,96 |
| от 20 | 133,33 |
| от 40 | 125,48 |
| от 80 | 119,62 |
| от 140 | 115,26 |
Склад 12
В наличии:290 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,50 |
| от 10 | 281,20 |
Описание

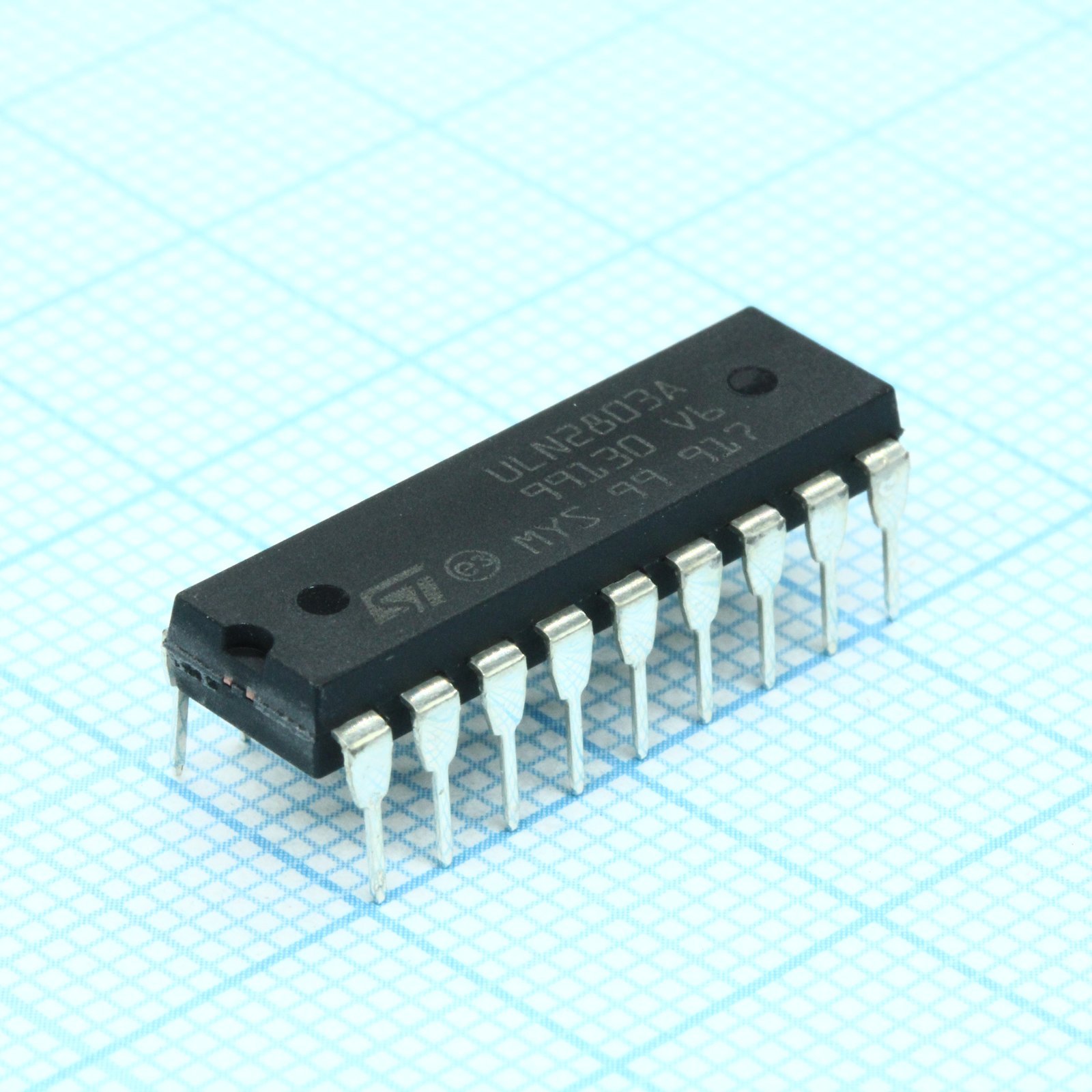

Микросхема ULN2803A от STMicroelectronics представляет собой сборку из восьми NPN транзисторов Дарлингтона. Компонент рассчитан на напряжение до 50 В и ток до 0,5 А, оснащён встроенными входными резисторами 2,7 кОм для прямой стыковки с 5-вольтовой TTL и CMOS логикой. Предназначен для управления нагрузками с высоким током, такими как реле, шаговые двигатели и лампы накаливания.
Технические характеристики
| Усиление | Dc forward current gain: 1000 (min) at Vce=2V, Ic=350mA |
| Тип | Darlington transistor array |
| Мощность, Вт | Total package: 2.25W; Per darlington: 1W |
| Ток, А | Collector peak: 600mA; Base continuous: 25mA; Input current on: 0.93mA (typ), 1.35mA (max) at Vin=3.85V; Вх. ток выкл.: 50µA (min) at Ic=500µA; Collector continuous: 500mA |
| Leakage | Clamp diode leakage: 50µA at Vr=50V, 25°C; 100µA at 70°C; Ток утечки вых.: 50µA at Vce=50V, 25°C; 100µA at 70°C |
| Корпус | Тип: DIP-18; Тип монтажа: THT; Размеры мм: D: 23.24 (max); E: 8.5 (max); F: 7.1 (max); I: 3.93 (max); L: 3.3 (max); Z: 1.27 to 1.59; E: 2.54 (typ); E3: 20.32 (typ) |
| Напряжение, В | Input max: 30V; Output max: 50V; Clamp diode forward: 2V; Collector emitter saturation: 100mA: 1.1V; 200mA: 1.3V; 350mA: 1.6V |
| Каналы | 8 |
| Тип монтажа | THT |
| Компонент | ULN2803A |
| Частота | Задержка включения: 0.25µs (typ), 1µs (max); Задержка выключения: 0.25µs (typ), 1µs (max) |
| Сопротивление | Input resistor: 2.7kΩ |
| Ёмкость | Вх. емкость: 15pF (typ), 25pF (max) |
| Описание | Eight Darlington array with common emitters and integral suppression diodes, 2.7kΩ input resistor for 5V TTL and CMOS |
| Температура | Storage: -55°C to 150°C; Junction: -20°C to 150°C; Operating: -20°C to 85°C |
| Логическое семейство | 5V TTL/CMOS |
| Корпус | DIP18 |
| Input current on | 0.93mA typ, 1.35mA max at V_in=3.85V |
| Входное сопротивление | 2.7kΩ |
| Input voltage on | 2.7V typ, 3V max at I_c=300mA |
| Вх. емкость | 15pF typ, 25pF max |
| Вх. ток выкл. | 50µA typ, 65µA max at V_in=12V and I_c=500µA |
| Макс. выходное напряжение | 50V |
| Размеры упаковки | Шаг: 2.54mm; Ширина: 8.5mm; Длина: 23.24mm |
| Тепловое сопротивление | Junction to ambient: 55°C/W |
| Время задержки включения | 0.25µs typ, 1µs max |
| Время задержки выключения | 0.25µs typ, 1µs max |
| Peak collector current | 600mA |
| Dc forward current gain | 1000 typ at 350mA |
| Общая рассеиваемая мощность | 2.25W |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -55 to 150°C |
| Диапазон темп. перехода | -20 to 150°C |
| Clamp diode forward voltage | 1.7V typ, 2V max at 350mA |
| Clamp diode leakage current | 50µA at 50V, 100µA at 70°C |
| Диап. раб. темп. | -20 to 85°C |
| Continuous collector current | 500mA |
| Описание (англ.) | Trans Darlington NPN 50V 0.5A 2250mW 18-Pin PDIP Tube |
| Per channel power dissipation | 1W |
| Тепловое сопротивление переход-среда | 55°C/W |
| Напряжение насыщения коллектор-эмиттер | 100mA: 0.9V typ, 1.1V max; 200mA: 1.1V typ, 1.3V max; 350mA: 1.3V typ, 1.6V max |
