Набор ключей 8 транзисторов Дарлингтона
У поставщика
ПроизводительBelling
КатегорияМикросхемы
У поставщиков
519 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:519 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,19 |
| от 80 | 22,77 |
| от 160 | 20,78 |
| от 320 | 19,27 |
| от 640 | 18,15 |
Описание

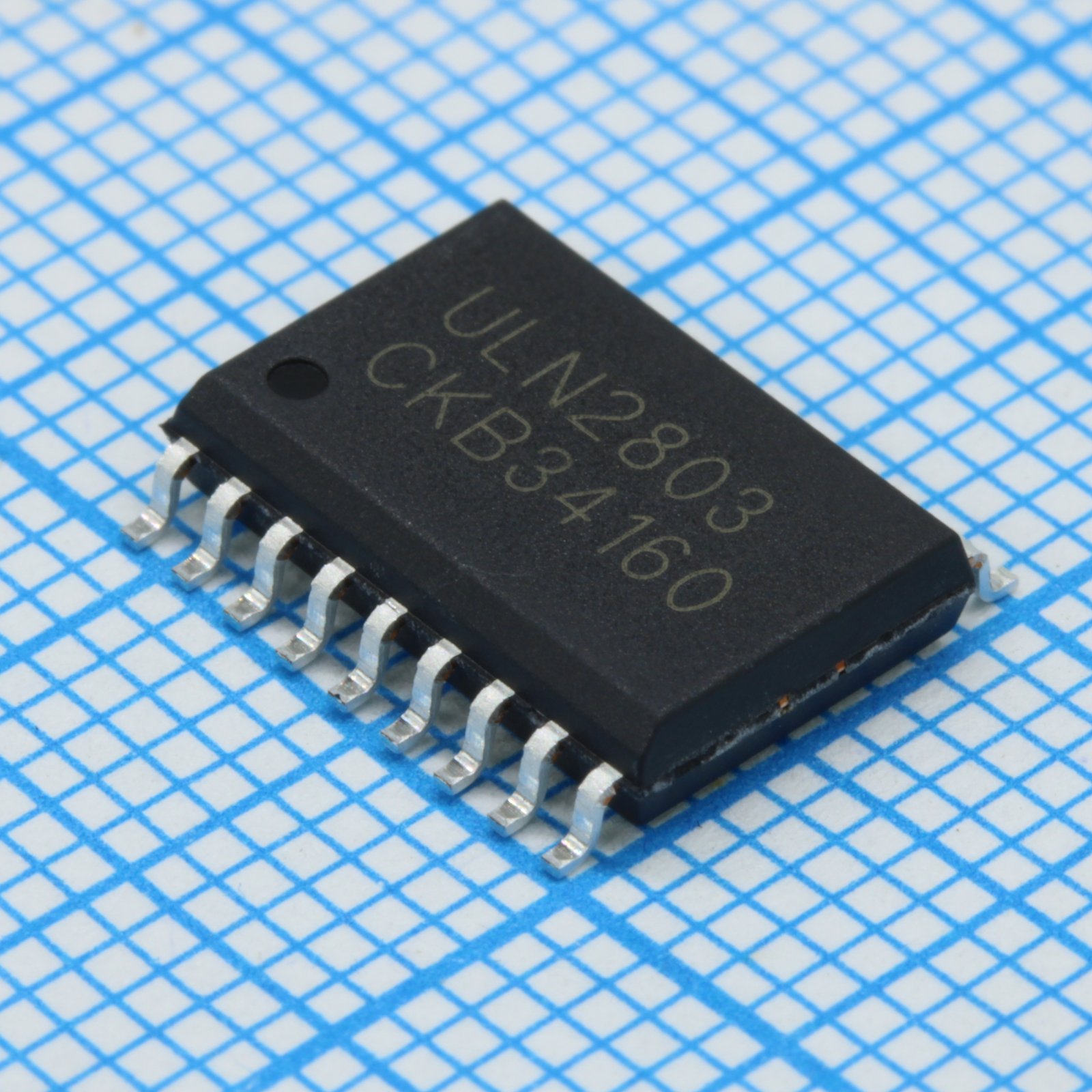

Микросхема ULN2803 от Belling — это набор из восьми транзисторов Дарлингтона в корпусе SO18W. Ключи рассчитаны на напряжение до 50 В и ток до 0,5 А, совместимы с TTL и CMOS логикой. Применяется в промышленной автоматике и управлении нагрузками.
Технические характеристики
| Каналы | 8 |
| Описание | High-current Darlington Transistor Arrays |
| Артикул | ULN2803 |
| Корпус | SO-18 |
| Тип монтажа | SMD |
| Packing qfn20 | Tape and Reel, 3000 |
| Packing sop18 | Tape and Reel, 1500 |
| Варианты корпуса | SOP18, QFN20(4x4) |
| Макс. вх. напр. | 30V |
| Output clamp current | 500mA |
| Входная емкость макс. | 25pF |
| Тип. входная емкость | 15pF |
| Peak collector current | 500mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High level output voltage | VS-20mV |
| Input current vi 3 85v max | 1.35mA |
| Input current vi 3 85v typ | 0.93mA |
| Collector current per output | 500mA |
| Описание (англ.) | 8xDarl-Dr. 50V 0,5A TTL/CMOS SOL18 |
| Макс. напр. К-Э | 50V |
| Total emitter terminal current | -2.5A |
| Clamp diode reverse voltage max | 50V |
| Clamp reverse current vr 50v max | 50µA |
| Propagation delay high to low max | 1µs |
| Propagation delay high to low typ | 0.25µs |
| Propagation delay low to high max | 1µs |
| Propagation delay low to high typ | 0.25µs |
| Clamp forward voltage if 350ma max | 2V |
| Clamp forward voltage if 350ma typ | 1.7V |
| Operating free air temperature max | +105°C |
| Operating free air temperature min | -30°C |
| On state input voltage ic 200ma max | 2.4V |
| On state input voltage ic 250ma max | 2.7V |
| On state input voltage ic 300ma max | 3V |
| Тепл. сопр. переход-корпус | 12°C/W |
| Термосопротивление переход-среда | 63°C/W |
| Clamp reverse current vr 50v ta 70c max | 100µA |
| Collector cutoff current vce 50v ii 0 max | 50µA |
| Operating virtual junction temperature max | 150°C |
| Ce saturation voltage ii 250ua ic 100ma max | 1.1V |
| Ce saturation voltage ii 250ua ic 100ma typ | 0.9V |
| Ce saturation voltage ii 350ua ic 200ma max | 1.3V |
| Ce saturation voltage ii 350ua ic 200ma typ | 1V |
| Ce saturation voltage ii 500ua ic 350ma max | 1.6V |
| Ce saturation voltage ii 500ua ic 350ma typ | 1.2V |
| Off state input current vce 50v ic 500ua min | 50µA |
| Off state input current vce 50v ic 500ua typ | 65µA |
| Collector cutoff current vce 50v ii 0 ta 105c max | 100µA |
