Набор ключей x 7 50V 0.5A Interfaces: 6–15V CMOS, PMOS
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
988 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:988 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,50 |
| от 25 | 32,51 |
| от 50 | 31,13 |
| от 100 | 29,14 |
| от 175 | 26,91 |
Описание

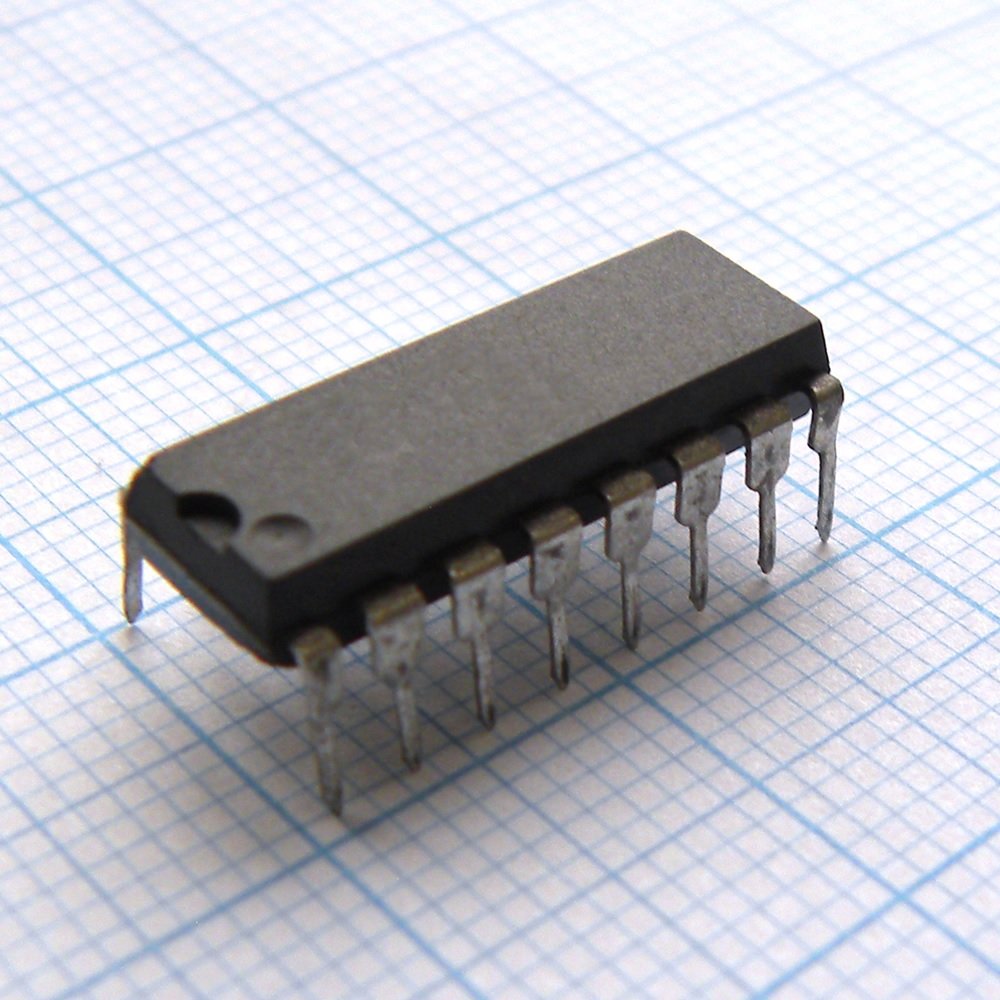

Микросхема ULN2004A от STMicroelectronics — это набор из семи ключей Дарлингтона. Работает при напряжении до 50 В и токе до 0,5 А, совместима с логикой 6–15 В (CMOS, PMOS). Выпускается в корпусе DIP16. Применяется в промышленной автоматике и управлении нагрузками.
Технические характеристики
| Особенности | Open collector Darlington pairs, Common emitters, Integrated suppression diodes for inductive loads, Inputs opposite outputs for layout simplicity, Outputs can be paralleled for higher current |
| Тип устройства | Darlington array |
| Корпус | DIP16 |
| Mounting so16 | SMD |
| Mounting dip16 | THT |
| Package available | DIP-16L, SO-16 Narrow |
| Количество каналов | 7 |
| Макс. выходное напряжение | 50V |
| Hfe мин. | 1000 |
| Input compatibility | CMOS, PMOS |
| Диап. вх. напр. | 6V to 15V |
| Input current on typ | 0.35mA (at V_in=5V) |
| Тип. входная емкость | 15pF |
| Input current off max | 65µA |
| Saturation voltage typ | 1.1V (at 100mA), 1.3V (at 200mA), 1.6V (at 350mA) |
| Время задержки вкл. тип. | 0.25µs |
| Package dimensions so16 | Шаг: 1.27mm; Width max: 6.2mm; Width min: 5.8mm; Макс. высота: 1.75mm; Макс. длина: 10mm; Мин. длина: 9.8mm |
| Время задержки выкл. тип. | 0.25µs |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 150°C |
| Package dimensions dip16 | Шаг: 2.54mm; Width max: 8.26mm; Макс. высота: 5.33mm; Макс. длина: 19.69mm; Мин. длина: 18.067mm |
| Диап. темп. хр. | -55°C to 150°C |
| Макс. ток утечки | 100µA (at 85°C) |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | TRANS 7NPN DARL 50V 0.5A 16DIP |
| Clamp diode forward voltage typ | 1.7V (at 350mA) |
| Clamp diode leakage current max | 50µA |
| Output current peak per channel | 600mA |
| Output current continuous per channel | 500mA |
| Thermal resistance junction ambient so16 | 120°C/W |
| Thermal resistance junction ambient dip16 | 70°C/W |
