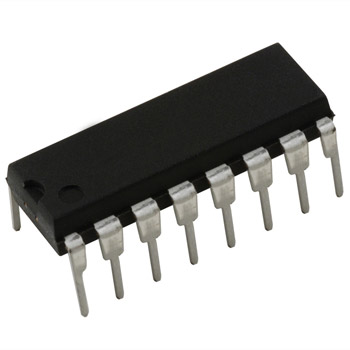

Микросхема ULN2003AN DIP-16
У поставщика
У поставщиков
3 781 шт.
Норм. уп.: 20
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 23,70 |
| от 20 | 23,07 |
| от 40 | 22,45 |
| от 80 | 21,82 |
Цены поставщиков
Склад 2
В наличии:25 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 23,70 |
| от 20 | 23,07 |
| от 40 | 22,45 |
| от 80 | 21,82 |
Склад 13
В наличии:3 751 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,13 |
| от 75 | 32,00 |
| от 125 | 29,43 |
| от 250 | 27,49 |
| от 500 | 26,04 |
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,26 |
| от 20 | 31,40 |
Описание
Микросхема ULN2003AN от Texas Instruments — это сборка из семи транзисторов Дарлингтона. Работает в диапазоне температур от -20 до +70 °С, выпускается в корпусе PDIP-16. Применяется в промышленной автоматике и бытовой электронике для управления нагрузками.
Технические характеристики
| Тип | Матрица из семи транзисторов Дарлингтона серии ULN2003A |
| Вес | 1.88 |
| В упаковке | TUBE, 2350 шт. |
| Корпус | PDIP-16 |
| Каналы | 7 |
| Тип монтажа | Выводной |
| Размер корпуса | 19.30mm x 6.35mm |
| Кол-во выводов | 16 |
| Рабочая температура | -20…+70 °С |
| Описание | High-Voltage, High-Current Darlington Transistor Array |
| Артикул | ULN2003AN |
| Макс. напряжение | 50V |
| Задержка включения | 0.25µs |
| Esd rating cdm | 1000V |
| Рейтинг ЭСР HBM | 2000V |
| Задержка выключения | 0.25µs |
| Тип транзистора | NPN Darlington pair |
| Макс. вх. ток | 1.35mA |
| Макс. вх. напр. | 30V |
| Рассеиваемая мощность | 1.25W |
| Количество каналов | 7 |
| Макс. выходное напряжение | 50V |
| Input compatibility | TTL, 5-V CMOS |
| Logic compatibility | TTL, 5V CMOS |
| Output clamp diodes | Да |
| Common cathode diode | Да |
| Series base resistor | 2.7kΩ |
| Current max per channel | 500mA |
| Input series resistance | 2.7kΩ |
| Диап. темп. хр. | -65°C to 150°C |
| Макс. ток утечки | 100µA |
| Диап. раб. темп. | -40°C to 85°C |
| Напряжение насыщения коллектор-эмиттер | 1.1V |
| Collector current rating single output | 500mA |
| Термосопротивление переход-среда | 80°C/W |
