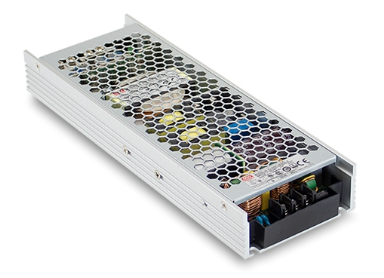

AC-DC преобразователь UHP-500-48
У поставщика
У поставщиков
95 шт.
Норм. уп.: 16
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт6 336,55 ₽
дешевле всех
Сумма6 336,55 ₽
+ доплата 750,00 ₽
В наличии70 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт6 636,18 ₽
Сумма6 636,18 ₽
+ доплата 490,00 ₽
В наличии25 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 6 563,25 ₽ (−1%)
Заказ со склада «Склад 16» с этой позицией — 6 336,55 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
1 шт · Склад 16 · 6 336,55 ₽
Описание
AC-DC преобразователь UHP-500-48 от MEAN WELL выдает стабильные 48 В при токе до 10,45 А. Модель отличается высоким КПД 95% и низким уровнем пульсаций 360 мВ. Подходит для промышленной автоматики и мощного светодиодного освещения.
Технические характеристики
| MTBF | 168K hrs min. MIL-HDBK-217F (25℃) |
| Модель | UHP-500-48 |
| Серия | UHP-500 |
| Охлаждение | Fanless design, air convection |
| Выходной ток, А | 10,45 |
| Упаковка | 0.905kg; 16pcs/15.48kg/0.82CUFT |
| Выходное напряжение, В | 48 |
| Тип монтажа | Installed onto an aluminum plate (or cabinet of same size) on the bottom |
| Гарантия | 3 years |
| Время нарастания | 50ms |
| Допуск, % | 1 |
| Вибрация | 10~500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 232*81*31mm (L*W*H) |
| КПД | 95% |
| Время установки | 1000ms |
| Описание | 500W Slim Type with PFC Switching Supply |
| Ном. мощность | 501.6W |
| Сигнал DC OK | Contact rating(max.): 30Vdc/1A resistive load |
| ЭМС излучение | Compliance to EN55032, GB/T9254, Class B, EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 |
| Частота PFC | 60KHz |
| Частота ШИМ | 65KHz~75KHz |
| Ток AC типовой | 4.85A/115VAC, 2.6A/230VAC |
| Тип. КПД | 95% |
| Разъём DC OK | CN1: JST B2B-PH-K-S or equivalent, mating housing JST PHR-2, terminal JST SPH-002T-P0.5S |
| Ток утечки | <0.75mA / 240VAC |
| Рег. линии | ±0.3% |
| Рег. нагрузки | ±0.5% |
| Время удержания тип. | 12ms |
| Коэфф. мощности тип. | PF≥0.95/230VAC, PF≥0.98/115VAC at full load |
| Пульсации и шум | 360mV |
| Станд. безоп. | UL 62368-1, TUV EN62368-1, EN60335-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 approved; Design refer to EN61558-2-16 |
| Влажн. хранения | 10~95% RH non-condensing |
| Температурный коэффициент | ±0.03%/℃ (0~50℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Входной разъём AC | TB1, DEGSON DG28C-B-03P, max torque 5Kgf-cm |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.25KVAC |
| Выходная клемма DC | TB2, TB3, MEL-400-02P, max torque 8Kgf-cm |
| Пусковой ток типовой | Cold start 30A/115VAC, 60A/230VAC |
| Резервная функция | Optional, for parallel connection protection |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Защита от перегр. | 110~140% rated output power, hiccup mode, auto recovery |
| Темп. хранения | -40~+85℃ |
| Раб. температура | -30~+70℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH |
| Макс. пульсации и шум | 360mVp-p |
| Диапазон вх. частоты | 47~63Hz |
| Защита от перенапр. | 52.8~62.4V, shut down O/P voltage, re-power on to recover |
| Защита от перегрева | Shut down O/P voltage, auto recovery after temperature goes down |
| Suggested aluminum plate size | 450mm x 450mm |
| Диапазон регулировки выходного напряжения | 45.6~50.4V |
