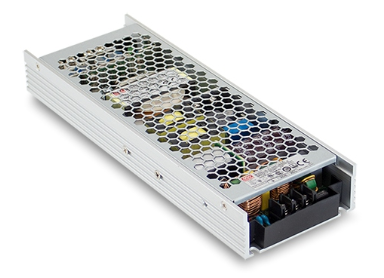

AC-DC преобразователь UHP-500-24
У поставщика
У поставщиков
46 шт.
Норм. уп.: 14
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 886,81 |
| от 4 | 6 681,23 |
| от 8 | 6 578,44 |
| от 15 | 6 321,47 |
Цены поставщиков
Склад 39
В наличии:27 шт.
Срок поставки: до недели
Норм. уп.: 14
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 011,23 |
| от 2 | 5 797,58 |
| от 4 | 5 731,90 |
Склад 13
В наличии:16 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 839,87 |
| от 2 | 6 564,11 |
| от 3 | 6 339,50 |
| от 4 | 6 172,77 |
| от 5 | 6 048,76 |
Склад 16
В наличии:3 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 082,78 |
Описание
MEAN WELL UHP-500-24 — это AC-DC преобразователь напряжения с выходом 24 В и током до 20,9 А. Модель отличается высокой эффективностью 94,5%, компактным корпусом IP20 и возможностью регулировки напряжения потенциометром. Подходит для промышленной автоматики, телекоммуникационного оборудования и систем светодиодного освещения.
Технические характеристики
| Степень защиты (IP) | IP20 |
| КПД | 94,5 |
| PFC | active PFC |
| MTBF | 168K hours min, MIL-HDBK-217F (25°C) |
| Тип | AC-DC converter |
| Модель | UHP-500-24 |
| Мощность, Вт | 501.6 |
| Регулировка | Регулировка потенциометром |
| Ширина | 81 |
| Высота | 31 |
| Длина | 232 |
| Вес | 0,905 |
| Охлаждение | fanless, with aluminum plate required |
| Ток, А | 0~20.9A |
| Упаковка | 16pcs/15.48kg/0.82CUFT |
| Напряжение, В | 24V |
| Тип монтажа | chassis mount |
| Допуск | ±1% |
| Вибрация | 10~500Hz, 5G, 10min/cycle, 60min each X,Y,Z axis |
| Рабочая температура | -30 ~ +70 |
| Размеры | 232x81x31mm (LxWxH) |
| КПД | 94.5% |
| Номер корпуса | 233D |
| Каналов | 1 |
| Вых. ток | 20.9 |
| Выходное напряжение, В | 24 |
| Сигнал DC OK | optional, contact rating max 30Vdc/1A resistive |
| ЭМС излучение | EN55032, GB/T9254 Class B, EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11; EN61000-6-2, heavy industry level, criteria A |
| Время удержания | 12ms/230VAC, 12ms/115VAC |
| Коэф. мощности | ≥0.95/230VAC, ≥0.98/115VAC at full load |
| Input terminal | TB1 (screw type) |
| Вых. напр. до | 25.2 |
| Dc ok connector | CN1 (JST B2B-PH-K-S or equivalent) |
| Ток утечки | <0.75mA at 240VAC |
| Рег. линии | ±0.3% |
| Рег. нагрузки | ±0.5% |
| Output terminal | TB2, TB3 (screw type) |
| Время нарастания | 1000ms, 50ms/230VAC at full load |
| Ед. тока | А |
| Вых. напр. от | 22.8 |
| Пульсации и шум | 240mV |
| Станд. безоп. | UL62368-1, TUV EN62368-1, EN60335-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Выходное напряжение DC | 24V |
| Допуск напряжения | ±1.0% |
| Типовой ток AC | 4.85A/115VAC, 2.6A/230VAC |
| Типовой КПД | 94.5% |
| Рабочая высота | up to 5000m (derating above 2000m) |
| Выходная мощность номин. | 501.6W |
| Резервная функция | optional for parallel connection |
| Защита от перегр. | 110~140% rated output power, hiccup mode, auto recovery |
| Защита | short circuit, overload, over voltage, over temperature |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C, 70%RH |
| Выходной ток номин. | 20.9A |
| Макс. пульсации и шум | 240mVp-p |
| Диапазон вх. частоты | 47~63Hz |
| Диапазон входного AC | 90~264VAC |
| Диапазон входного напряжения DC | 127~370VDC |
| Тип. пусковой ток | 30A/115VAC, 60A/230VAC cold start |
| Защита от перенапр. | 26.4~31.2V, shutdown, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 1.25KVAC |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -30~+70°C |
| Диапазон регулировки вых. напряжения | 22.8~25.2V |
| Защита от перегрева | shutdown, auto recovery |
