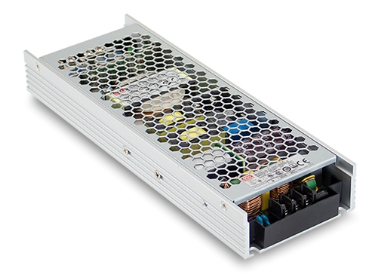

AC-DC преобразователь UHP-500-12
У поставщика
У поставщиков
5 шт.
Норм. уп.: 16
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 904,28 |
| от 2 | 7 818,76 |
| от 3 | 7 720,87 |
| от 4 | 7 628,34 |
| от 5 | 7 530,45 |
Описание
MEAN WELL AC-DC преобразователь UHP-500-12 — это мощный источник напряжения на 12 В с выходным током до 41,7 А. Модель выполнена в плоском корпусе (81×31×232 мм) с защитой IP20, имеет КПД 94% и регулировку выходного напряжения потенциометром. Подходит для промышленной автоматики, телекоммуникационного оборудования и систем светодиодного освещения.
Технические характеристики
| Степень защиты (IP) | IP20 |
| КПД | 94 |
| MTBF | 168K hrs min. MIL-HDBK-217F (25°C) |
| Модель | UHP-500-12 |
| Мощность, Вт | 500,4 |
| Регулировка | Регулировка потенциометром |
| Ширина | 81 |
| Высота | 31 |
| Длина | 232 |
| Вес | 0,905 |
| Номер корпуса | 233D |
| Выходной ток, А | 41,7 |
| Упаковка | 16pcs/15.48kg/0.82CUFT |
| Выходное напряжение, В | 12 |
| Тип монтажа | Chassis mount |
| Допуск, % | 1 |
| Вибрация | 10~500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes |
| Рабочая температура | -30 ~ +70 |
| Переменный ток | 4.85A/115VAC, 2.6A/230VAC |
| Напряжение DC | 12V |
| Размеры | 232*81*31mm (L*W*H) |
| КПД | 94% |
| Каналов | 1 |
| Вых. ток | 41.7 |
| Выходное напряжение, В | 12 |
| Ном. мощность | 500.4W |
| Сигнал DC OK | Contact rating max 30Vdc/1A resistive load |
| ЭМС излучение | Compliance to EN55032, GB/T9254, Class B, EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 |
| Время удержания | 12ms/230VAC; 12ms/115VAC |
| Установка | Must be installed onto aluminum plate (450x450mm) for derating |
| Коэф. мощности | PF≥0.95/230VAC, PF≥0.98/115VAC at full load |
| Пусковой ток | Cold start 30A/115VAC, 60A/230VAC |
| Вых. напр. до | 12.6 |
| Dc ok connector | CN1, JST B2B-PH-K-S or equivalent |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA/240VAC |
| Рег. линии | ±0.3% |
| Рег. нагрузки | ±0.5% |
| Время нарастания | 1000ms, 50ms/230VAC; 1000ms, 50ms/115VAC at full load |
| Вых. напр. от | 11.4 |
| Пульсации и шум | 200mV |
| Макс. пульс. шум | 200mVp-p |
| Станд. безоп. | UL 62368-1, TUV EN62368-1, EN60335-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 approved; Design refer to EN61558-2-16 |
| Рабочая влажность | 20~95% RH non-condensing |
| Ac input terminal | TB1, DEGSON DG28C-B-03P, max torque 5Kgf-cm |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:1.25KVAC |
| Dc output terminal | TB2,TB3, MW MEL-400-02P, max torque 8Kgf-cm |
| Резервная функция | Optional, for parallel connection protection |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Защита от перегр. | 110~140% rated output power, hiccup mode, auto recovery |
| Раб. температура | -30~+70°C |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70%RH |
| Защита от перенапр. | 13.2~15.6V, shut down O/P voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Диапазон регулировки вых. напряжения | 11.4~12.6V |
| Защита от перегрева | Shut down O/P voltage, auto recovery after temperature goes down |
| Температура и влажность хранения | -40~+85°C, 10~95% RH non-condensing |
| Каналы | 1 |
| Степень IP | IP20 |
