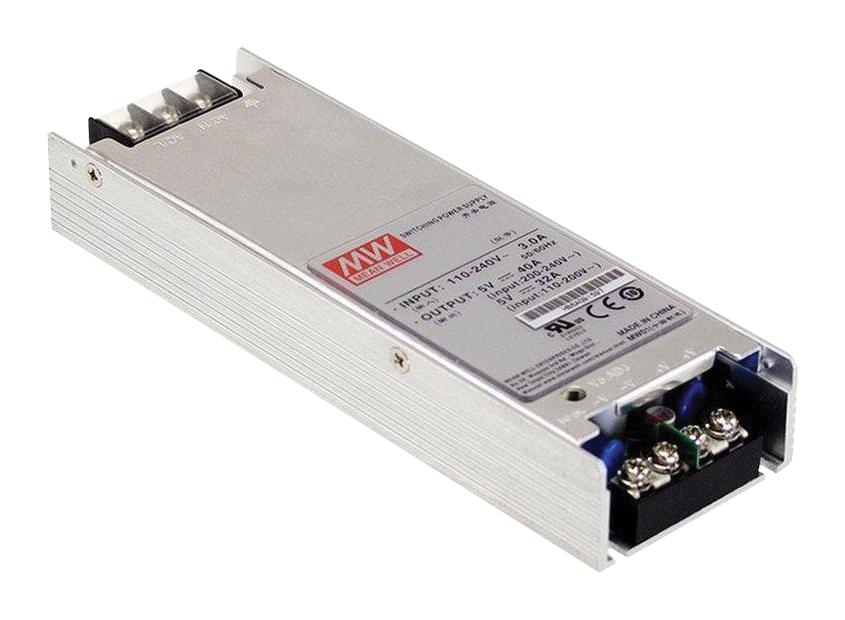

Источник напряжения UHP-200A-5
У поставщика
У поставщиков
53 шт.
Норм. уп.: 20
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт3 562,00 ₽
дешевле всех
Сумма3 562,00 ₽
+ доплата 750,00 ₽
В наличии40 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт4 072,28 ₽
Сумма4 072,28 ₽
+ доплата 490,00 ₽
В наличии13 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 900,18 ₽ (−4%)
Заказ со склада «Склад 16» с этой позицией — 3 562,00 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
1 шт · Склад 16 · 3 562,00 ₽
Описание
Источник напряжения MEAN WELL UHP-200A-5 выдает стабильные 5 В при токе до 40 А. Модель отличается КПД 88,5% и низким уровнем пульсаций 200 мВ. Подходит для питания промышленного оборудования и светодиодных систем.
Технические характеристики
| Модель | UHP-200A-5 |
| Выходное напряжение | 5 В |
| Максимальный выходной ток | 40 А |
| Допуск | 4 % |
| Пульсации и шум | 200mV |
| КПД | 88.5% |
| Защита от перенапряжения | 5.6~7.1V, hiccup mode, auto recovery |
| Упаковка | 20 pcs per 11.4 kg, 0.76 CUFT |
| PFC | built-in active PFC |
| MTBF | 204K hours min (MIL-HDBK-217F, 25°C) |
| Тип | AC-DC power supply |
| Вес | 0.42 kg |
| Охлаждение | free air convection, fanless |
| Тип монтажа | chassis mount with additional aluminum plate (recommended 380x380mm, M3 screws) |
| Тип корпуса | 249A |
| Время нарастания | 200ms at 230VAC full load, 200ms at 115VAC 80% load |
| Вибрация | 10~500Hz, 5G, 10min/cycle, 60min each X,Y,Z axes |
| Размеры | 167 x 55 x 26 mm (L x W x H) |
| Время установки | 2000ms at 230VAC full load, 3000ms at 115VAC 80% load |
| ЭМС излучение | Compliance to EN55032 (CISPR32), GB9254, Class A, EN61000-3-2,-3, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN55024, light industry level (surge 4KV), EAC TP TC 020 |
| Ток AC типовой | 2.4A at 115VAC, 1.2A at 230VAC |
| Функция DC OK | PSU turns on: DC ok; PSU turns off: DC fail |
| Тип. КПД | 88.5% |
| Разъём DC OK | CN1, JST B2B-PH-K-S or equivalent, 2 pins (1: DC OK +V, 2: DC COM) |
| Ток утечки | <1.0mA at 240VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±2.5% |
| Время удержания тип. | 10ms at 230VAC, 10ms at 115VAC |
| Коэфф. мощности тип. | ≥0.97 at 115VAC, ≥0.95 at 230VAC full load |
| Станд. безоп. | UL 62368-1, TUV EN62368-1, CCC GB4943, EAC TP TC 004 approved |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~95% RH non-condensing |
| Входной разъём AC | TB1, 3 pins (AC/L, AC/N, FG) |
| Выходное напряжение DC | 5V |
| Допуск напряжения | ±4.0% |
| Выдерживаемое напр. | I/P-O/P: 3.0KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC |
| Выходная клемма DC | TB2, TB3, 4 pins (1,2: -V; 3,4: +V) |
| Пусковой ток типовой | 85A at 230VAC cold start |
| Выходная мощность номин. | 200W |
| Защита от перегр. | 110~140% rated output power, hiccup mode, auto recovery |
| Защита | short circuit, overload, over voltage, over temperature |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C, 70%RH |
| Диапазон выходного тока | 0~40A |
| Выходной ток номин. | 40A |
| Макс. пульсации и шум | 200mVp-p |
| Диапазон вх. частоты | 47~63Hz |
| Диапазон входного AC | 90~264VAC |
| Диапазон входного напряжения DC | 127~370VDC |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Защита от КЗ | hiccup mode, auto recovery |
| Диапазон регулировки напряжения | 4.7~5.3V |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -30~+70°C |
| Защита от перегрева | shut down output voltage, auto recovery |
