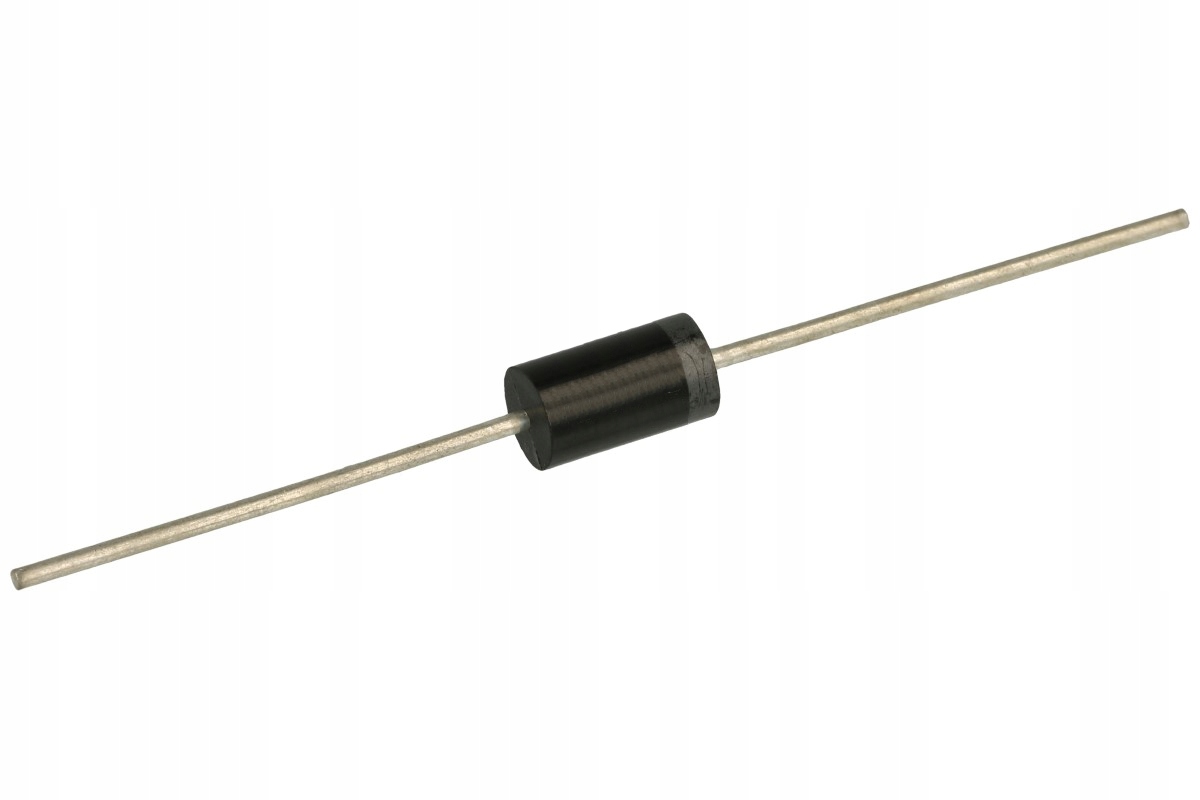

Диод UF5408
В наличии
На своём складе
1 150 шт.
Норм. уп.: 1250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт2,59 ₽
Сумма259,00 ₽
В наличии1 150 шт
от 100 шт
от 200 — 2,49 ₽ (−4%)
100 шт · Москва · 259,00 ₽
Описание
Быстродействующий диод UF5408 от KEEN SIDE. Компонент рассчитан на обратное напряжение до 1000 В и средний выпрямленный ток 3 А, время восстановления — всего 75 нс. Выполнен в корпусе DO-201AD для монтажа в отверстия. Подходит для высокочастотных блоков питания и импульсных преобразователей.
Технические характеристики
| Вес | 1.2 g |
| Материал | литой пластик |
| Полярность | полоса катода |
| Без свинца | Да (Доступна версия RoHS) |
| Клеммы | лужёные выводы, паяемые по MIL-STD-202 метод 208 |
| Описание | Ultrafast Diode |
| Артикул | UF5408 |
| Корпус | DO-201AD |
| Тип монтажа | THT |
| Описание | Выпрямители ультрабыстрые, DO-201, 1000В, 3А, 175C |
| Напряжение блокировки DC | 1000V |
| Обратное среднеквадратичное напряжение | 700V |
| Емкость перехода | 50 pF |
| Прямое напряжение при 3 А | 1.7V |
| Время обратного восстановления | 75 ns |
| Обратный ток при 25°C | 10 µA |
| Обратный ток при 100°C | 100 µA |
| Снижение мощности для емкостной нагрузки | 20% |
| Диам. корпуса | 7.20 to 9.50 mm |
| Диаметр вывода (грань B корпуса), мм | 1.10 to 1.30 mm |
| Средний выпрямленный ток | 3.0A |
| Диап. темп. хр. | -65 to +150 °C |
| Мин. длина корпуса | 24.5 mm |
| Диап. раб. темп. | -65 to +125 °C |
| Непериодический импульсный ток | 150A |
| Рабочее пиковое обратное напряжение | 1000V |
| Ширина катодной полосы | 5.0 to 5.60 mm |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Время обратного восстановления trr, нс | 75 |
| Ёмкость перехода, пФ | 50 |
| Импульсный прямой ток IFSM (8.3 мс), А | 150 |
| Напряжение, В | 1000 |
| Обратное напряжение, В | 1000 |
| Прямое напряжение, В | 1,7 |
| Прямой ток, А | 3 |
| Ток утечки, мкА | 10 |
| Ток, А | 3 |
