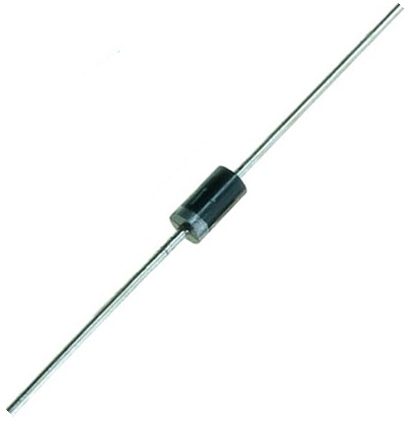

Диод выводной UF5406-T
В наличии
На своём складе
2 800 шт.
Норм. уп.: 1250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,76 |
Описание
Выпрямительный диод UF5406-T от Yangjie в выводном корпусе. Компонент рассчитан на ток до 3 А и обратное напряжение 600 В, отличается высокой скоростью восстановления. Применяется в импульсных блоках питания, бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | High Efficient Rectifier |
| Примечания | For capacitive load, derate current by 20% |
| Вес | 1.2g |
| Монтаж | выводные |
| Корпус | DO-201AD |
| Особенности | Low forward voltage drop, High current capability, High reliability, High surge current capability |
| Тип монтажа | THT |
| Полярность | axial, color band cathode |
| Компонент | UF5406-T |
| Тип вывода | Axial |
| Тип нагрузки | Single phase, half wave, 60Hz, resistive or inductive (derate 20% for capacitive) |
| Артикул | UF5406-T |
| Среднеквадратичное напряжение | 420V |
| Материал корпуса | Molded plastic, UL 94V-0 |
| Диаметр вывода | 1.3mm (0.052in) |
| Макс. длина корпуса | 9.5mm |
| Мин. длина корпуса | 8.5mm |
| Прямое напряжение | 1.7V |
| Длина вывода мин. | 25.4mm |
| Обратный ток | 10µA at 25°C, 200µA at 100°C |
| Макс. диаметр корпуса | 5.6mm |
| Мин. диаметр корпуса | 5.0mm |
| Макс. диаметр вывода | 1.3mm |
| Мин. диаметр вывода | 1.2mm |
| Напряжение блокировки DC | 600V |
| Условия пайки | 250°C/10 seconds |
| Напряжение блокировки DC | 600V |
| Voltage rms reverse | 420V |
| Емкость перехода | 50pF |
| Усл. пайки | 250°C/10s, 5 lbs tension |
| Время обратного восстановления | 75ns |
| Длина корпуса | 9.5mm (0.375in) |
| Обратный ток при 25°C | 10uA |
| Средний прямой ток | 3.0A |
| Reverse current at 100C | 200uA |
| Диам. корпуса | 5.6mm (0.220in) |
| Прямое напряжение | at 3.0A |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 150A |
| Диап. раб. темп. | -55 to +125°C |
| Повторяющееся импульсное обратное напряжение | 600V |
| Повторяющееся пиковое обратное напряжение | 600V |
