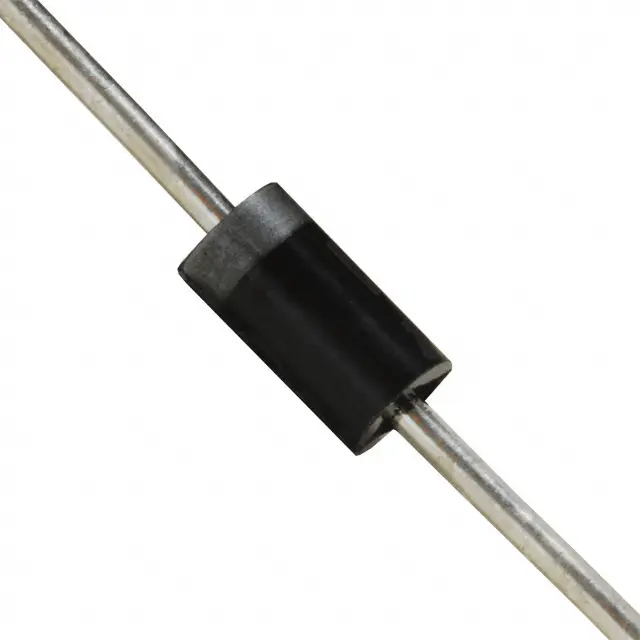

Диод выпрямительный 400В 1А UF4004
У поставщика
У поставщиков
10 710 шт.
Норм. уп.: 5000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,36 ₽
дешевле всех
Сумма680,00 ₽
В наличии8 676 шт
от 500 штюрлицам и ИП
Склад 13срок до недели
Цена за шт2,18 ₽
Сумма1 090,00 ₽
+ доплата 490,00 ₽
В наличии2 034 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 759 — 1,94 ₽ (−11%)
500 шт · Склад 39 · 680,00 ₽
Описание
Выпрямительный диод UF4004 от DIOTEC — ультрабыстрый компонент на 400 В и 1 А. Выполнен в стандартном корпусе DO-41. Подходит для высокочастотных схем в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Класс | Commercial |
| Серия | UF4001 ... UF4007 |
| Вес | 0.3g |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Упаковка | Taped in ammo pack 5000 |
| Описание | Ultrafast Recovery Rectifier Diode |
| Артикул | UF4004 |
| Применение | Rectification of higher frequencies, High speed switching |
| Материал корпуса | UL 94V-0 |
| Соотв. RoHS | Да |
| Прямое напряжение | < 1.25V |
| REACH | Да |
| Номинал плавкой вставки | 4.5 A²s |
| Условия пайки | 260°C/10s |
| Ток утечки 25°C | < 5µA |
| Ток утечки при 100 °C | < 50µA |
| Время обратного восстановления | < 50ns |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Прямое напряжение | I_F = 1A, T_j = 25°C |
| Условия измерения тока утечки | V_R = V_RRM |
| Диап. темп. хр. | -50...+175°C |
| Диапазон темп. перехода | -50...+175°C |
| Пиковое обратное импульсное напряжение | 400V |
| Соответствие по конфликтным минералам | Да |
| Номинал для условий плавкой вставки | t < 10ms |
| Тип. емкость перехода | 15pF |
| Описание (англ.) | Ultra Fast Diode 400V 1A |
| Условия измерения ёмкости перехода | V_R = 4V |
| Peak forward surge current 50hz | 30A |
| Peak forward surge current 60hz | 33A |
| Повторяющийся пиковый прямой ток | 10A |
| Повторяющееся импульсное обратное напряжение | 400V |
| Условия времени обратного восстановления | I_F = 0.5A through I_R = 1A to I_R = 0.25A, T_j = 25°C |
| Условия пикового прямого тока | Half sine-wave, 50Hz (10ms) / 60Hz (8.3ms) |
| Тепловое сопротивление кристалл-выводы | < 15 K/W |
| Макс. средний прямой ток, условия | T_A = 50°C, R-load |
| Макс. средний выпрямленный прямой ток | 1A |
| Термосопротивление переход-среда | < 45 K/W |
| Условие повторяющегося пикового прямого тока | f > 15Hz, T_A = 50°C |
