DC/DC, 6Вт, вход 9…36В, выход 5В/1.2А, изоляция 1500В DC, КПД 78…80%, DIP24, 31.8x20.3x12.5мм, -40…85°C, металл
У поставщика
ПроизводительAIPULNION
КатегорияDC-DC преобразователи
У поставщиков
117 шт.
Норм. уп.: 165
Цены поставщиков
Склад 13
В наличии:117 шт
Срок поставки: до недели
Норм. уп.: 165
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 518,42 |
| от 2 | 511,42 |
| от 4 | 502,26 |
| от 7 | 489,01 |
| от 14 | 467,05 |
Описание
DC/DC-преобразователь AIPULNION мощностью 6 Вт. Работает от входного напряжения 9…36 В, выдаёт стабильные 5 В при токе до 1,2 А. Выполнен в металлическом корпусе DIP24 с гальванической изоляцией 1500 В и КПД до 80%. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 2X105Hrs (MIL-HDBK-217F@25℃) |
| Цоколевка | 2: -Vin; 3: +Vin; 14: NP; 16: NC; 22: +Vo; 23: GND |
| Серия | UD6-XXSXXE3 |
| Корпус | 24-DIP-DCDC |
| Размеры | 31.80 × 20.30 × 12.00mm |

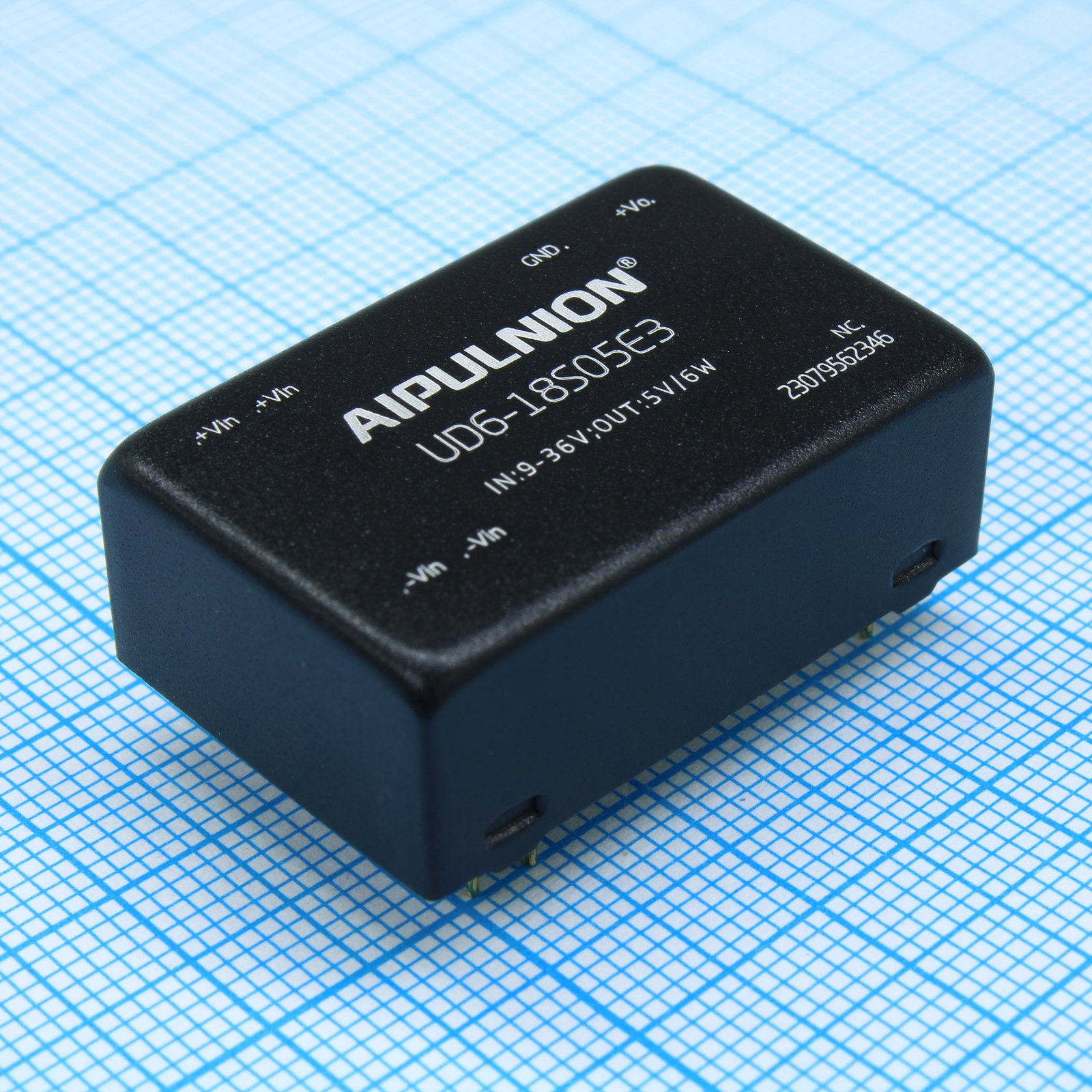

| Артикул | UD6-18S05E3 |
| Стандарт ЭМС | Emi ce: CISPR22/EN55032 CLASS B; Emi re: CISPR22/EN55032 CLASS B; Ems cs: IEC/EN61000-4-6 3Vr.m.s Perf.Criteria B; Ems rs: IEC/EN61000-4-3 10V/m Perf.Criteria B; Ems eft: IEC/EN61000-4-4 ±2KV Perf.Criteria B; ЭМС ЭСР: IEC/EN61000-4-2 Contact ±4KV Perf.Criteria B; ЭМС импульс: IEC/EN61000-4-5 ±2KV Perf.Criteria B; ЭМС провалы напряжения: IEC/EN61000-4-11 0%~70% Perf.Criteria B |
| Вх. фильтр | π filter |
| Вых. мощность | 6W |
| Материал корпуса | Black Aluminum Metal Case |
| Тип компонента | DC/DC Converter |
| Метод охлаждения | Free air convection |
| Мин. КПД | 78% |
| Тип. КПД | 80% |
| Вых. ток | 1200mA |
| Вых. напряжение | 5V |
| Product weight | 15g |
| Рег. нагрузки | ±2.0% |
| Dynamic response | ≤6%/500μs (25% nominal load step change) |
| Напр. изоляции | 1500Vdc |
| Отн. влажность | 5%~95% (no condensing) |
| Диап. вх. напр. | 9-36Vdc |
| Макс. емк. нагрузка | 1000uF |
| Температура корпуса макс. | +105℃ |
| Макс. пульсации и шум | 100mVp-p |
| Примечание | Возможно применение вместо AM6T-2405S-NZ и др. |
| Ном. вх. напр. | 18Vdc |
| Время задержки вкл. тип. | 800ms |
| Voltage regulation max | ±0.5% |
| Типовая частота переключения | 300KHz |
| Тип упаковки | Palette (палетта) |
| Isolation leakage current | ≤0.5mA / 1min |
| Диап. темп. хр. | -55℃ ~ +125℃ |
| Диап. раб. темп. | -40℃ ~ +85℃ |
| Output over load protection | 120%~350% |
| Макс. точность выходного напряжения | ±2.0% |
| Описание (англ.) | DC/DC converter, 6W, in: 9…36V, out: 5V/1.2A, DIP24, Tube |
| Потр. в деж. макс. | 0.5W |
| Защита от перенапряжения выхода | 110%~140%Vo |
| Защита от КЗ выхода | Continuous, Self-recovery |
| Recommended external components | C0: 470uF/50V; Mov: 14D560K; Предохранитель: According to customer’s request; Ldm1: 10uH; Cy1 cy2: 1nF/2000V; C1 c2 c3 c4 c5: 10uF/50V |
| Output turn on overshoot voltage | ≤10%Vo |
| Input current nominal voltage no load | 20mA |
| Input current nominal voltage full load | 417mA |
