TVS диод защитный 12В пиковое рабочее 19В ограничение
У поставщика
ПроизводительUMW-Youtai
КатегорияУстройства защиты
У поставщиков
9 514 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 13
В наличии:9 514 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 254 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,73 |
| от 132 | 2,38 |
| от 205 | 2,12 |
| от 410 | 1,93 |
| от 820 | 1,81 |
Описание

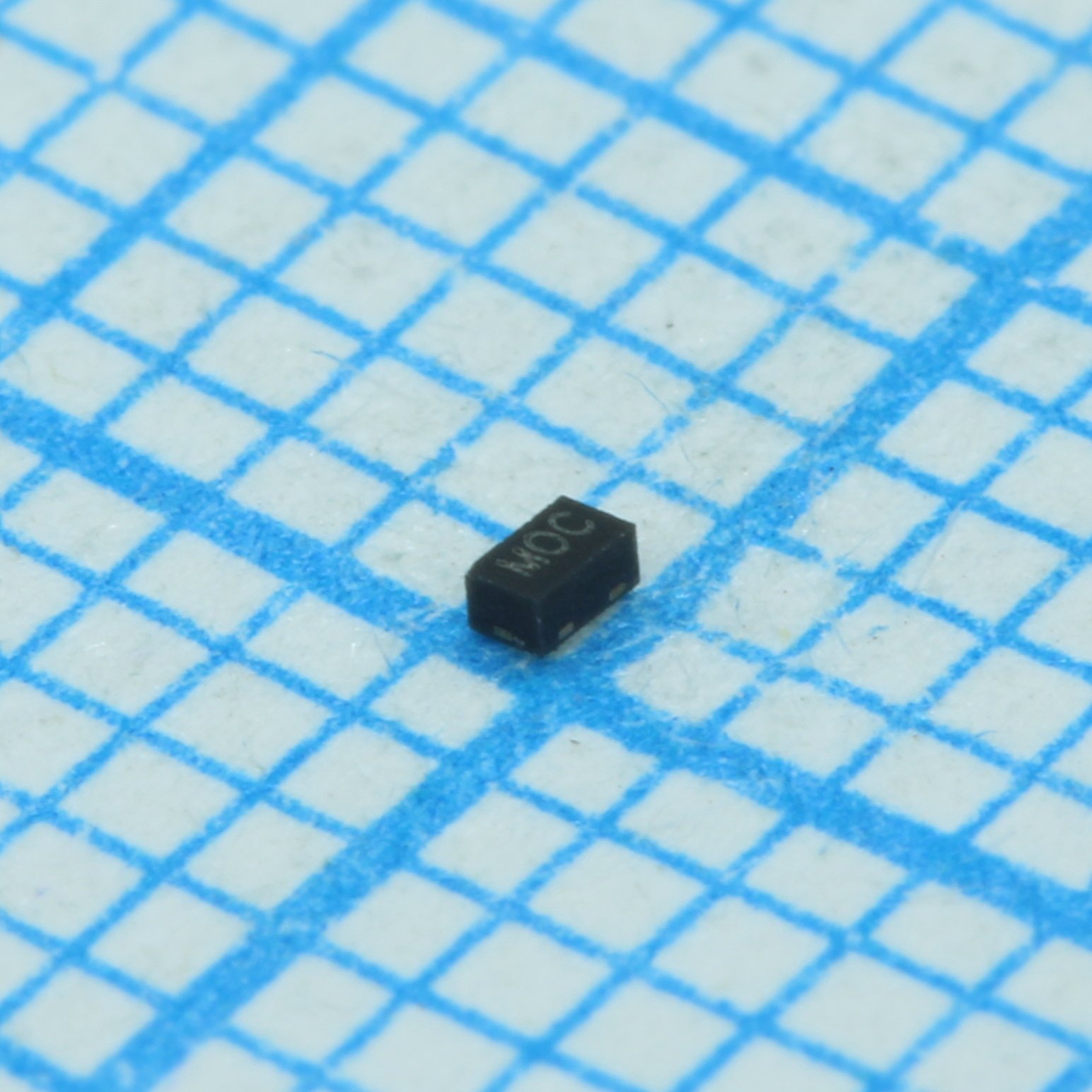

TVS диод UCLAMP1201P от UMW-Youtai — защитный компонент с пиковым рабочим напряжением 12 В и ограничением до 19 В. Выполнен в компактном корпусе SLP1006P2, поставляется на ленте в катушке. Применяется в портативной электронике и устройствах с интерфейсами для защиты от электростатических разрядов (ESD).
Технические характеристики
| Маркировка | Marking code, cathode band |
| Корпус | SLP1006P2 |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel |
| Шаг выводов | 0.65mm |
| Покрытие выводов | NiPdAu |
| Артикул | UCLAMP1201P |
| Корпус | SLP1006P2 |
| Тип компонента | TVS Diode |
| Прямое напряжение | 0.8V |
| Импульсная мощность макс. | 200W |
| ЭСР воздушный разряд | ±20kV |
| Eft surge capacity | 40A (5/50ns) |
| Размеры упаковки | 1.0 x 0.6 x 0.50 mm |
| Класс горючести | UL 94V-0 |
| Макс. рабочее напр. | 12V |
| Макс. пробойное напр. | 17.5V |
| Мин. пробойное напр. | 13.3V |
| Breakdown voltage typ | 15.5V |
| Контактный разряд ЭСР | ±15kV |
| Clamping voltage at 1a | 19V |
| Clamping voltage at 8a | 25V |
| Peak pulse current max | 8A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Емкость перехода Тип. | 60pF |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Capacitance test frequency | 1MHz |
| Reverse leakage current max | 1μA |
| Reverse leakage current typ | 0.100μA |
| Описание (англ.) | UCLAMP 12V 1-LINE ESD PROT |
