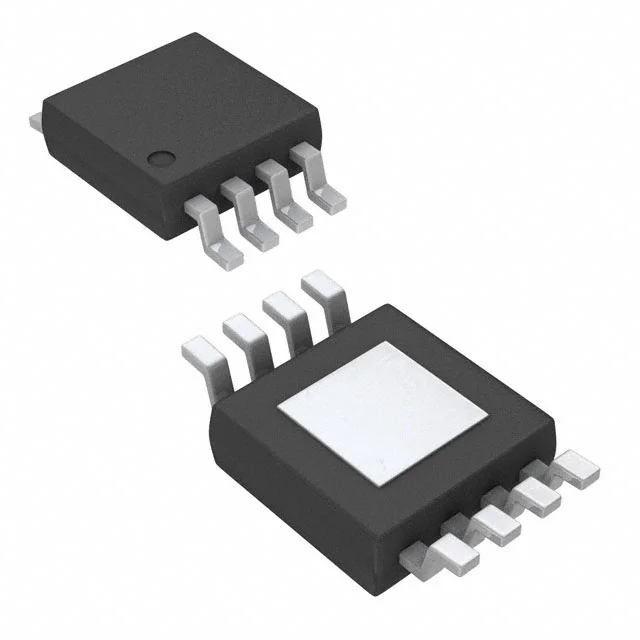

Драйвер UCC27424DGNR / MSOP-8 PowerPad
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
148 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:148 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,82 |
| от 23 | 46,39 |
| от 46 | 44,05 |
| от 92 | 42,16 |
| от 183 | 41,14 |
Описание
Драйвер MOSFET/IGBT UCC27424DGNR производства Texas Instruments выполнен в компактном корпусе MSOP-8 с технологией PowerPad для улучшенного отвода тепла. Микросхема представляет собой двухканальный неинвертирующий драйвер с высокой пиковой выходной токовой способностью, предназначенный для эффективного управления силовыми ключами. Устройство оптимизировано для работы в импульсных источниках питания, DC/DC-преобразователях и других схемах силовой электроники, требующих быстрого переключения.
Технические характеристики
| Семейство | UCC2742x |
| Package | MSOP-PowerPAD |
| Корпус | MSOP-8 PowerPAD (DGN) |
| Тип монтажа | SMD |
| Размер корпуса | 3.00mm x 3.00mm |
| Время спада | 15ns typical with 1.8-nF load |
| Кол-во выводов | 8 |
| Время нарастания | 20ns typical with 1.8-nF load |
| Описание | Dual 4-A High Speed Low-Side MOSFET Drivers With Enable |
| Enable pins | ENBA (pin 1), ENBB (pin 8), internally pulled up to VDD, active high |
| Esd ratings | see ESD Ratings table |
| Артикул | UCC27424DGNR |
| Output stage | Unique BiPolar and CMOS true drive output stage |
| Конфигурация | Dual non-inverting |
| Количество в катушке | 1000 devices per reel for DGN package |
| Варианты корпуса | SOIC-8 (D), MSOP-8 PowerPAD (DGN), PDIP-8 (P) |
| Output current dc | 0.2A |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 4V |
| Dissipation ratings | see Dissipation Ratings table |
| Input compatibility | TTL/CMOS compatible independent of supply voltage |
| Пиковый выходной ток | ±4A |
| Powerpad connection | not directly connected to any leads; electrically and thermally connected to substrate (ground) |
| Thermal information | see Thermal Information table |
| Msl peak temperature | 260 °C |
| Shoot through current | minimized by design |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Propagation delay rising | 35ns typical |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay falling | 25ns typical |
| Описание (англ.) | MOSFET DRIVR DUAL HS 4A 8MSOP |
| Количество контактов | 8 |
| Рабочая температура | -40°C ~ 125°C |
