Документация
Изолированный двухканальный драйвер полумостовой 6А
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
427 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:427 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 119,47 |
| от 19 | 111,25 |
| от 38 | 104,54 |
| от 75 | 99,53 |
| от 149 | 95,81 |
Описание

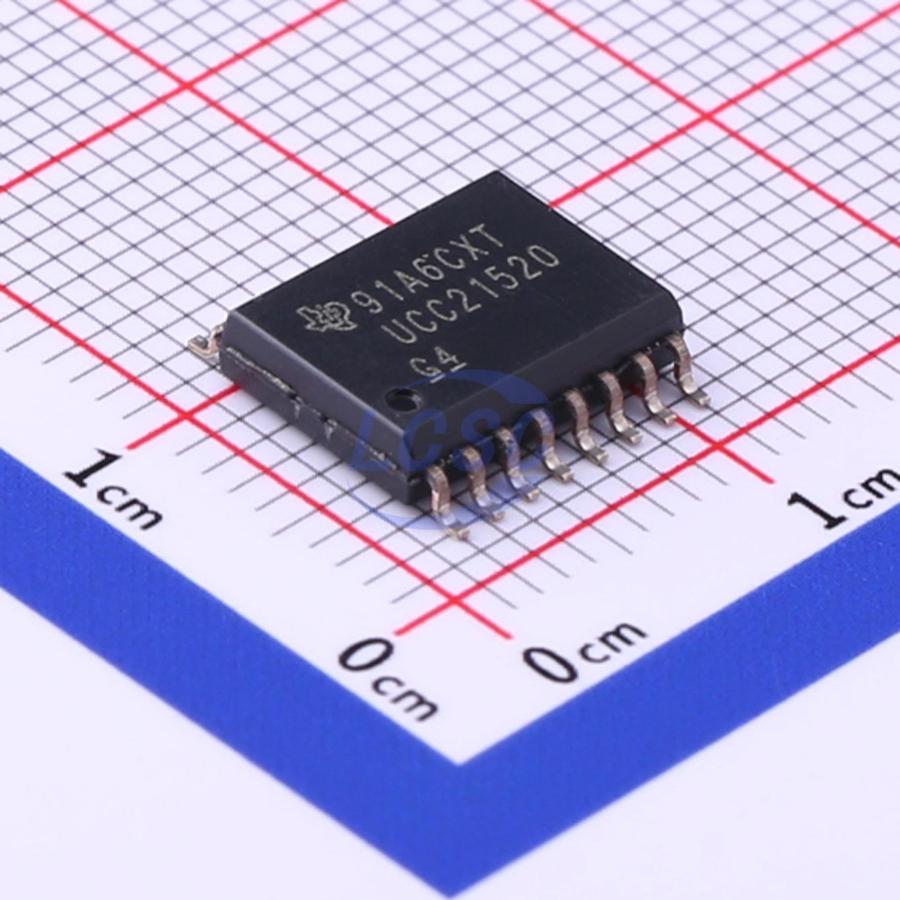

Texas Instruments UCC21520DWR — это изолированный двухканальный драйвер для полумостовых схем. Рассчитан на выходной ток до 6 А, выпускается в корпусе SOIC-16W. Применяется в импульсных источниках питания, промышленной автоматике и силовой электронике.
Технические характеристики
| Тип | Isolated Dual-Channel Gate Driver |
| Корпус | SOIC-16 (DW) |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Uvlo options | 5V and 8V |
| Корпус | SO16W |
| Устойчивость к импульсам | 12.8kV |
| Размер корпуса | 10.30mm x 7.50mm |
| Peak sink current | 6A |
| Delay matching max | 5ns |
| Мин. длит. импульса | 10ns |
| Peak source current | 4A |
| Supply voltage vcci | 3V to 18V |
| Изол. напр. RMS | 5.7kV |
| Isolation barrier life | >40 years |
| Isolation voltage peak | 8000V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output supply voltage vdd | up to 25V |
| Задержка распр. | 19ns |
| Pulse width distortion max | 5ns |
| Maximum switching frequency | 5MHz |
| Диап. раб. темп. | -40 to +125°C |
| Описание (англ.) | IGBT/MOSFET DRIVER, H-BRIDGE, 6A, SOIC16 |
| Common mode transient immunity | >100V/ns |
Заметили ошибку в описании или параметрах?
