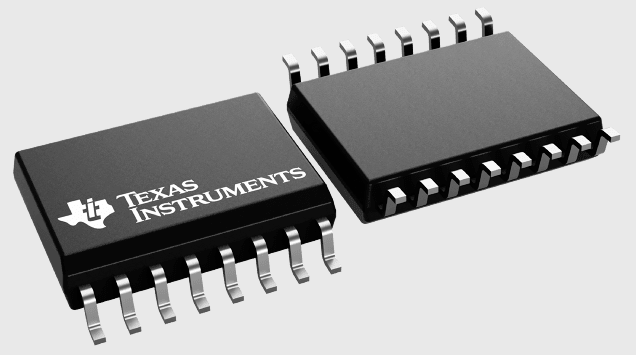

Микросхема UC3846DWTR
У поставщика
У поставщиков
2 008 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт125,61 ₽
Сумма1 256,10 ₽
+ доплата 490,00 ₽
В наличии2 008 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 33 — 117,84 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 256,10 ₽. До заказа без доплаты не хватает 16 043,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 256,10 ₽
Описание
Микросхема UC3846DWTR от Texas Instruments — это ШИМ-контроллер для управления силовыми ключами. Работает при напряжении до 40 В, выдаёт импульсный ток до 500 мА и поддерживает тактовую частоту до 500 кГц. Выпускается в компактном корпусе SOIC-16 для поверхностного монтажа. Применяется в импульсных источниках питания и преобразователях для промышленной автоматики.
Технические характеристики
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Размер корпуса | 7.5mm x 10.3mm |
| Кол-во выводов | 16 |
| Размеры корпуса | 7.5mm x 10.3mm |
| Опорное напряжение | 5.1V ±1% |
| Макс. напряжение питания | 40V |
| Макс. напр. пит. | 40V |
| Пиковый выходной ток | 500mA |
| Пиковый выходной ток | 500mA |
| Макс. ток плавного пуска | 50mA |
| Sync output current max | 5mA |
| Макс. частота генератора | 500kHz |
| Макс. частота генератора | 500kHz |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон входного аналогового напряжения | -0.3V to VIN |
| Рассеиваемая мощность при Ta 25 °C | 1000mW |
| Рассеиваемая мощность при Tc 25 °C | 2000mW |
| Допуск опор. напр. | ±1% |
| Collector supply voltage max | 40V |
| Max collector supply voltage | 40V |
| Порог блокировки по напряжению | 8.5V (typical, not explicitly stated in snippet) |
| Max power dissipation at ta 25c | 1000mW |
| Max power dissipation at tc 25c | 2000mW |
| Макс. ток заряда генератора | 5mA |
| Error amplifier output current max | 5mA |
