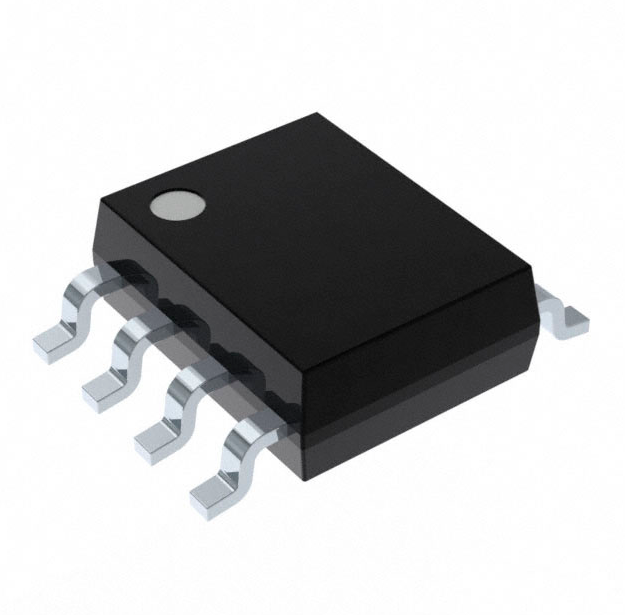

Стабилизатор напряжения UC3845BD1R2G
У поставщика
У поставщиков
1 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,12 |
| от 52 | 33,94 |
| от 104 | 31,31 |
| от 208 | 29,35 |
| от 416 | 27,88 |
Описание
Стабилизатор напряжения UC3845BD1R2G от ON Semiconductor — это ШИМ-контроллер тока в компактном корпусе SOIC-8. Работает при напряжении до 36 В, поддерживает частоту переключения до 500 кГц и оснащён защитой от пониженного напряжения с гистерезисом. Применяется в импульсных источниках питания, AC/DC-преобразователях и промышленной автоматике.
Технические характеристики
| Тип | Current Mode Controller |
| Корпус | SOIC-8 |
| Особенности | Trimmed oscillator, Current mode operation, Cycle-by-cycle current limiting, Latching PWM, Undervoltage lockout with hysteresis, High current totem pole output, RoHS compliant, Pb-free |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Артикул | UC3845BD1R2G |
| Производитель | Onsemi |
| Опорное напряжение | 5.0V |
| Uvlo threshold on | 8.5V |
| Макс. напр. пит. | 36V |
| Uvlo threshold off | 7.6V |
| Макс. рассеиваемая мощность | 702mW |
| Supply current startup | low |
| Типовое питание | 15V |
| Макс. частота переключения | 500kHz |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Output energy per cycle max | 5µJ |
| Допуск опор. напр. | ±0.1V |
| Oscillator discharge current | 8.3mA typical |
| Частота генератора тип. | 52kHz |
| Error amplifier open loop gain | 65dB (min) |
| Output current source sink max | 1A |
| Current sense input voltage range | -0.3V to +5.5V |
| Operating ambient temperature max | 70°C |
| Operating ambient temperature min | 0°C |
| Oscillator frequency max guaranteed | 250kHz |
| Error amplifier unity gain bandwidth | 1MHz |
| Error amplifier voltage feedback input | 2.5V |
| Reference output short circuit current | -85mA typical |
| Термосопротивление переход-среда | 178°C/W |
