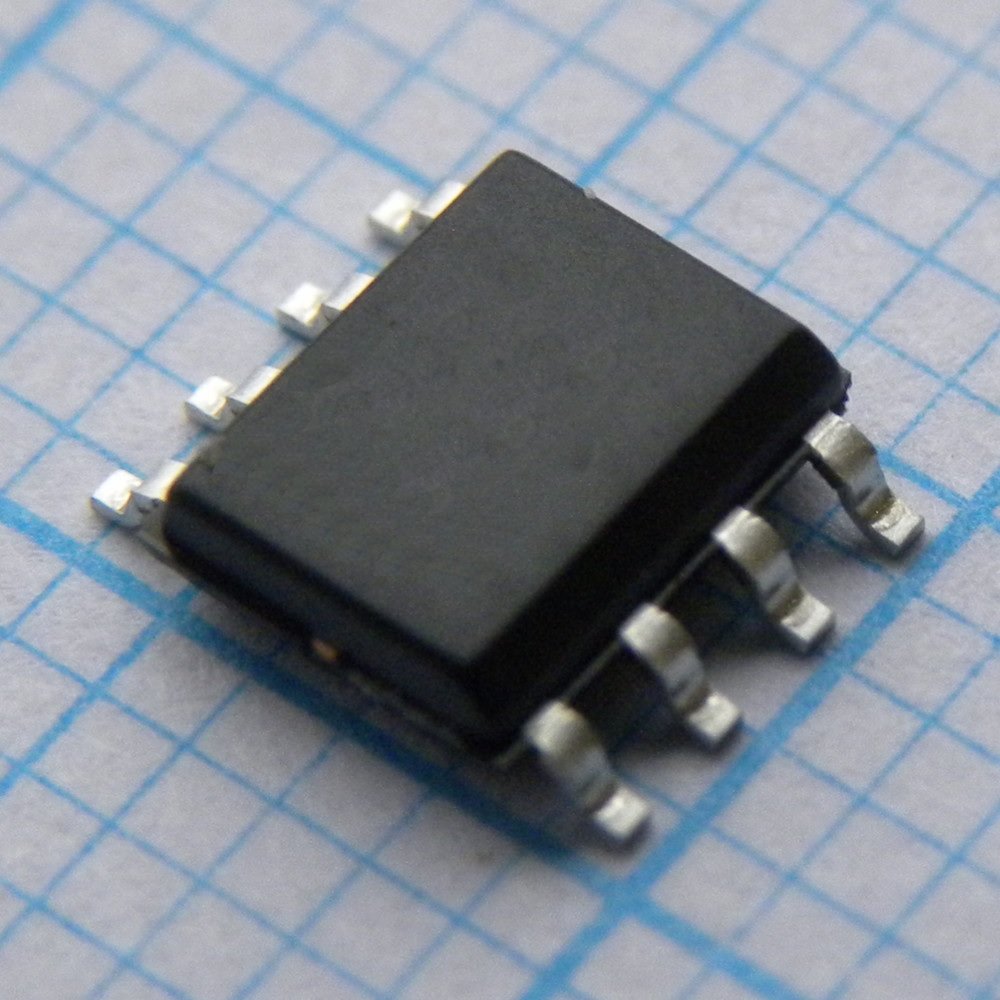

ШИМ контроллер связь по току 8-SOIC
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
2 150 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 150 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 103,33 |
| от 14 | 101,58 |
| от 27 | 99,29 |
| от 54 | 96,09 |
| от 107 | 92,00 |
Описание
ШИМ-контроллер с токовой обратной связью от ON Semiconductor в компактном корпусе SO-8. Работает от источника питания до 30 В, поддерживает частоту переключения до 500 кГц. Подходит для построения импульсных источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOIC-8 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Топология | Current Mode PWM Controller |
| Кол-во выводов | 8 |
| Описание | High Performance Current Mode Controller |
| Артикул | UC3844BVD1R2G |
| Соотв. RoHS | Да |
| Опорное напряжение | 5V |
| Uvlo on threshold | 16V |
| ESD защита HBM | 4000V |
| Макс. ток питания | 30mA |
| Макс. напр. пит. | 36V |
| Uvlo off threshold | 10V |
| Latch up protection | 100mA |
| Макс. рассеиваемая мощность | 702mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Oscillator voltage swing | 1.6V |
| Диап. темп. хр. | -65 to 150°C |
| Oscillator frequency range | 48kHz to 56kHz |
| Output current source sink | 1A |
| Диап. раб. темп. | 0 to 70°C |
| Допуск опор. напр. | ±0.1V (UC384xB) |
| Error amp open loop gain min | 65dB |
| Esd protection machine model | 200V |
| Частота генератора тип. | 52kHz |
| Описание (англ.) | REG CTRLR PWM CM 8-SOIC |
| Output energy capacitive load | 5uJ |
| Error amp unity gain bandwidth | 1MHz |
| Oscillator frequency at 250khz | 250kHz |
| Reference output current range | 1mA to 20mA |
| Error amp input bias current max | -2uA |
| Error amp output low voltage max | 1.1V |
| Error amp voltage feedback input | 2.5V |
| Error amp output high voltage min | 5V |
| Error amp output sink current min | 2mA |
| Oscillator discharge current range | 7.8mA to 8.8mA |
| Thermal resistance junction to air | 178°C/W |
| Error amp output source current min | -0.5mA |
| Reference short circuit current max | -180mA |
| Reference short circuit current min | -30mA |
| Oscillator discharge current typical | 8.3mA |
| Oscillator frequency at 250khz range | 225kHz to 275kHz |
| Error amp power supply rejection ratio min | 60dB |
| Тип | UC3844B |
