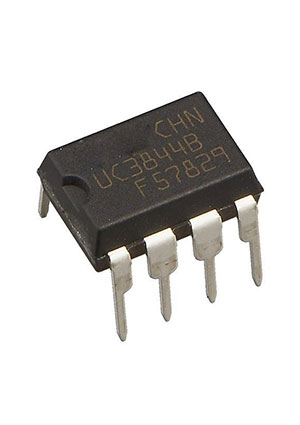

UC3844BM
У поставщика
ПроизводительFulihao Tech
У поставщиков
2 200 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:2 200 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,95 |
| от 200 | 21,94 |
| от 2 000 | 19,71 |
Описание
Микросхема UC3844BM производства Fulihao Tech представляет собой ШИМ-контроллер для импульсных источников питания. Компонент предназначен для построения обратноходовых (flyback) и прямоходовых преобразователей. Отличается низким пусковым током и встроенной защитой от перенапряжения, что обеспечивает стабильную работу блоков питания.
Технические характеристики
| Тип | Current Mode PWM Controller |
| Маркировка | UC3844 |
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Компонент | UC3844BM |
| Шаг выводов | 1.27mm |
| Код упаковки | D |
| Корпус | SOP-8 |
| Макс. частота | 500kHz |
| Макс. коэффициент заполнения | 50% |
| Высота | 1.45mm |
| Опорное напряжение | 5V |
| Current sense gain | 3.0 V/V (typical) |
| Макс. вых. ток | ±1A |
| Макс. напр. пит. | 30V |
| Error amplifier gain | 90dB (typical open loop) |
| Ширина корпуса | 3.9mm |
| Макс. рассеиваемая мощность | 1W |
| Длина корпуса | 4.9mm |
| Current sense max input | 1.0V |
| Output fall time typical | 35ns |
| Output rise time typical | 45ns |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | 0°C |
| Частота генератора тип. | 52kHz (RT=10kΩ, CT=3.3nF) |
| Supply voltage min operating | 10V |
| Supply voltage start threshold | 16V |
| Reference short circuit current | -100mA to -180mA |
| Undervoltage lockout hysteresis | 6V (typical) |
