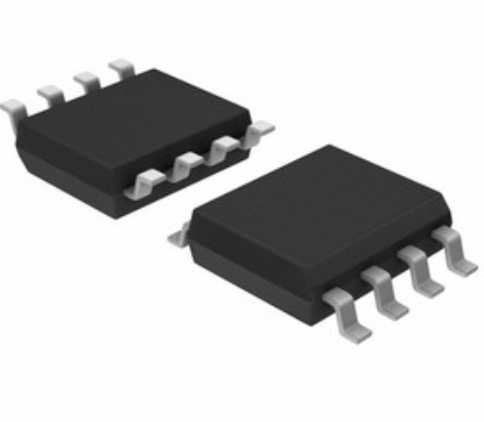

Стабилизатор напряжения UC3842B
У поставщика
У поставщиков
5 403 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:5 403 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,55 |
| от 249 | 12,64 |
| от 424 | 11,56 |
| от 707 | 10,70 |
| от 1 173 | 10,11 |
Описание
Стабилизатор напряжения UC3842B от YOUTAI. Работает в корпусах DIP-8 и SOIC-8, поддерживает выходной ток до ±1 А и напряжение питания до 30 В. Оснащён встроенным генератором с частотой около 50 кГц и защитой от пониженного напряжения. Применяется в импульсных источниках питания и преобразователях напряжения.
Технические характеристики
| Тип монтажа | THT (DIP) / SMD (SOIC) |
| Тип упаковки | DIP-8, SOIC-8 |
| Макс. коэффициент заполнения | 100% |
| Current sense gain | 3.0 V/V |
| Макс. вых. ток | ±1A |
| Макс. напр. пит. | 30V |
| Output fall time typ | 35ns |
| Output rise time typ | 45ns |
| Start up current typ | 0.5mA |
| Макс. рассеиваемая мощность | 1W |
| Error amp input voltage | 2.5V |
| Oscillator frequency typ | 50kHz |
| Reference output voltage | 5V |
| Uvlo start threshold typ | 16V |
| Диап. темп. хр. | -65°C to 150°C |
| Температура пайки выводов | 260°C |
| Oscillator frequency range | 47kHz to 57kHz |
| Uvlo start threshold range | 14.5V to 17.5V |
| Диап. раб. темп. | 0°C to 70°C |
| Operating supply current max | 17mA |
| Uvlo min operating voltage typ | 10V |
| Error amp input bias current max | -2µA |
| Uvlo min operating voltage range | 8.5V to 11.5V |
| Maximum input signal current sense | 1.0V |
| Reference short circuit current max | -180mA |
