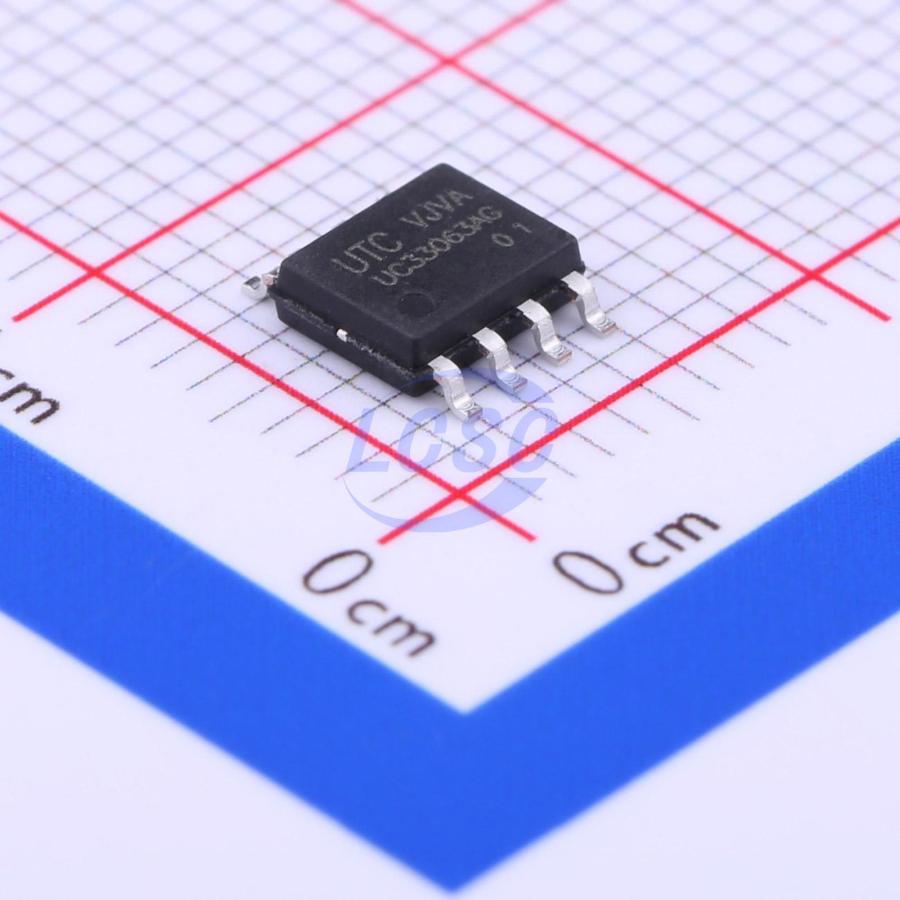

Микросхема UC33063AG-S08-R
У поставщика
У поставщиков
23 894 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:18 768 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,21 |
| от 232 | 15,02 |
| от 381 | 13,77 |
| от 643 | 12,79 |
| от 1 070 | 12,11 |
Склад 13
В наличии:5 126 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,93 |
| от 99 | 17,91 |
| от 198 | 16,24 |
| от 396 | 14,96 |
| от 791 | 14,02 |
Описание
Микросхема UC33063AG-S08-R производства UTC представляет собой DC-DC преобразователь, выполненный в корпусе SOP-8. Компонент предназначен для построения повышающих, понижающих и инвертирующих импульсных источников питания. Отличается низким током потребления и встроенной защитой от перегрузок, что обеспечивает надежную работу в компактных устройствах.
Технические характеристики
| Корпус | SOP-8 |
| Упаковка | Tape Reel |
| Особенности | Short Circuit Current Limiting, Low Standby Current, Step-up, Step-down or Inverting Switch Regulators |
| Тип монтажа | SMD |
| Описание | DC to DC Converter Controller |
| Артикул | UC33063AG-S08-R |
| Производитель | Unisonic Technologies Co., Ltd |
| Опорное напряжение | 1.25V |
| Макс. ток питания | 4.0mA |
| Ток пит. тип. | 2.7mA |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 3.0V |
| Switch current max | 1.5A |
| Hfe мин. | 50 |
| Коэффициент усиления DC тип. | 180 |
| Oscillator amplitude | 0.5V |
| Мощн. рас. 25°C | 800mW |
| Supply voltage abs max | 40V |
| Switch emitter voltage | 40V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Driver collector voltage | 40V |
| Макс. темп. перехода | +150°C |
| Макс. частота генератора | 100kHz |
| Частота генератора мин. | 100Hz |
| Switch collector voltage | 40V |
| Макс. раб. темп. | +90°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | Boost Buck Switching Regulator IC 1 Output 1.5A SOIC-8 |
| Comparator input voltage range | -0.3V to +40V |
| Collector off state current max | 100µA |
| Collector off state current typ | 0.01µA |
| Current limit sense voltage max | 350mV |
| Current limit sense voltage min | 250mV |
| Current limit sense voltage typ | 300mV |
| Oscillator charging current max | 42µA |
| Oscillator charging current min | 22µA |
| Oscillator charging current typ | 31µA |
| Output saturation voltage 1 max | 1.3V |
| Output saturation voltage 1 typ | 0.95V |
| Output saturation voltage 2 max | 0.7V |
| Output saturation voltage 2 typ | 0.45V |
| Comparator threshold voltage max | 1.29V |
| Comparator threshold voltage min | 1.21V |
| Comparator threshold voltage typ | 1.24V |
| Switch collector emitter voltage | 40V |
| Comparator input bias current max | 400nA |
| Comparator input bias current typ | 50nA |
| Oscillator discharging current max | 260µA |
| Oscillator discharging current min | 140µA |
| Oscillator discharging current typ | 190µA |
| Discharge to charge current ratio max | 7.5 |
| Discharge to charge current ratio min | 5.2 |
| Discharge to charge current ratio typ | 6.1 |
| Термосопротивление переход-среда | 150°C/W |
| Comparator threshold line regulation max | 5.0mV |
| Comparator threshold line regulation typ | 2.0mV |
| Output switch current without external transistors | 1.5A |
