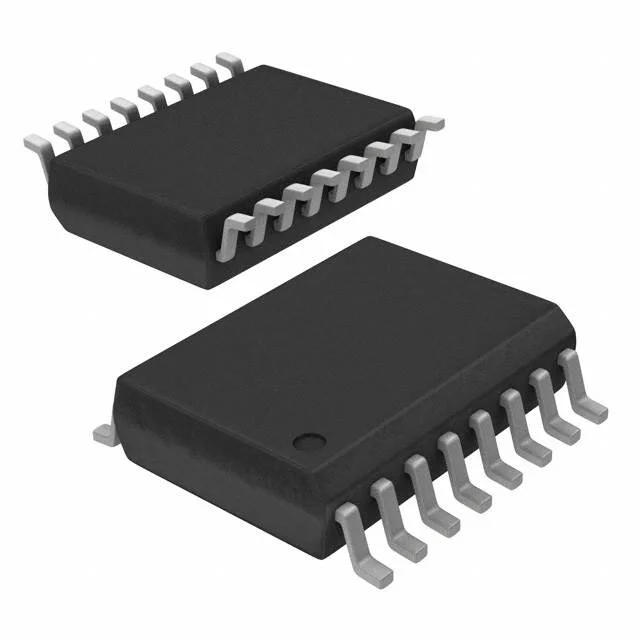

ШИМ контроллер повышающий обратноходовой связь по току 16SOIC
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
203 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:203 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 252,85 |
| от 10 | 237,39 |
| от 20 | 224,80 |
| от 39 | 215,44 |
| от 77 | 208,46 |
Описание
ШИМ-контроллер от Texas Instruments для повышающих и обратноходовых преобразователей. Микросхема обеспечивает управление по току, работает в диапазоне температур от -40 до +85 °C и выпускается в компактном корпусе SOIC-16. Применяется в промышленной автоматике и источниках питания.
Технические характеристики
| Корпус | SOIC-16 |
| Особенности | Automatic feedforward compensation, Programmable pulse-by-pulse current limiting, Automatic symmetry correction in push-pull configuration, Enhanced load response characteristics, Parallel operation capability for modular power systems, Differential current sense amplifier with wide common mode range, Double-pulse suppression, 500mA peak totem-pole outputs, ±1% bandgap reference, Undervoltage lockout, Soft-start capability, Shutdown terminal, 500kHz operation |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel |
| Кол-во выводов | 16 |
| Защита | Undervoltage lockout, Programmable current limit, Soft-start, Shutdown |
| Описание | Current Mode PWM Controller |
| Артикул | UC2846DWTR |
| Режим управления | current-mode |
| Корпус | SOIC16 |
| Тип упаковки | SMD |
| Опорное напряжение | 5.1V |
| Размеры упаковки | 7.5mm x 10.3mm |
| Reference accuracy | ±1% |
| Макс. напр. пит. | 40V |
| Power dissipation ta25 | 1000mW |
| Power dissipation tc25 | 2000mW |
| Макс. частота переключения | 500kHz |
| Sync output current min | -5mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to 150°C |
| Analog input voltage range | -0.3V to VIN |
| Диап. раб. темп. | -40°C to 85°C |
| Soft start sink current max | 50mA |
| Collector supply voltage max | 40V |
| Reference output current min | -30mA |
| Описание (англ.) | REG CTRLR BST FLYBK CM 16SOIC |
| Oscillator charging current max | 5mA |
| Output current source or sink max | 500mA |
| Error amplifier output current min | -5mA |
| Рабочая температура | -40В°C ~ 85В°C |
