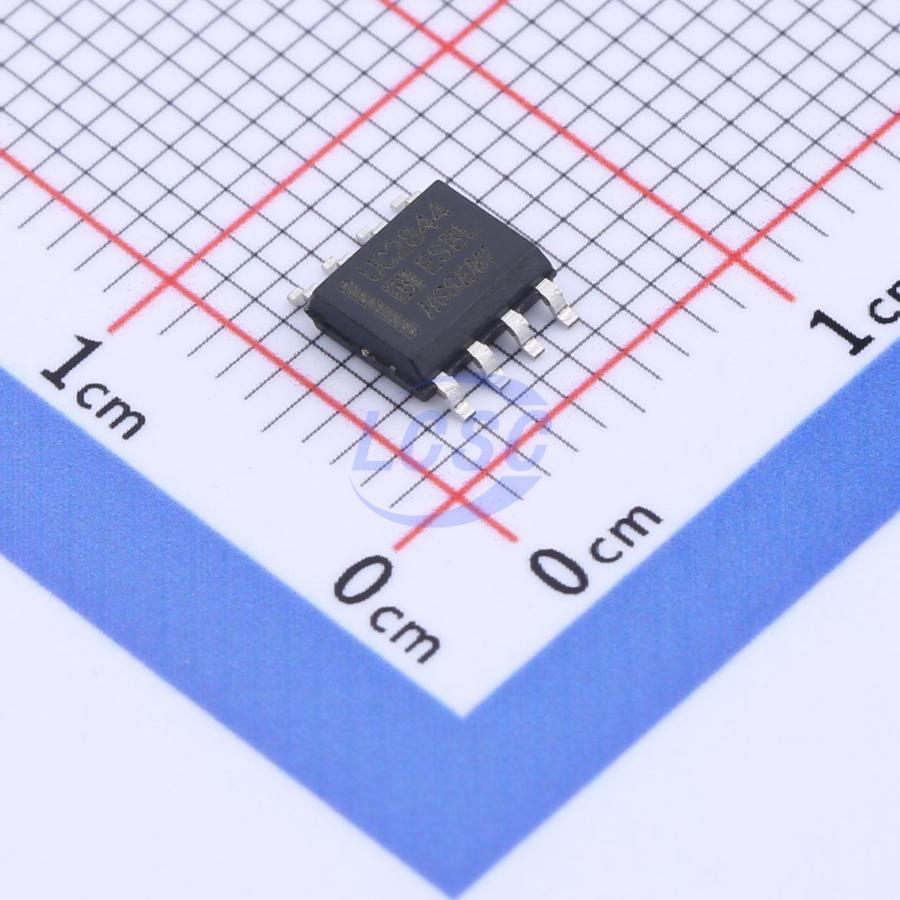

UC2844M/TR
У поставщика
ПроизводительHGSEMI
У поставщиков
1 700 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:1 700 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 200 | 14,43 |
Описание
UC2844M/TR — это ШИМ-контроллер для импульсных источников питания, выпускаемый компанией HGSEMI. Микросхема предназначена для построения обратноходовых и прямоходовых преобразователей с токовым управлением. Отличается низким стартовым током и встроенной защитой от перенапряжения. Компонент широко применяется в AC/DC-адаптерах, зарядных устройствах и блоках питания промышленной электроники.
Технические характеристики
| Корпус | SOP8 |
| Тип монтажа | SMD |
| Шаг выводов | 1.27mm |
| Макс. время спада | 150ns |
| Тип. время спада | 35ns |
| Макс. время нарастания | 150ns |
| Тип. время нарастания | 45ns |
| Опорное напряжение | 5V |
| Макс. U стабилитрона | 38V |
| Макс. коэффициент заполнения | 50% |
| Minimum duty cycle | 0% |
| Макс. вых. ток | ±1A |
| Макс. напр. пит. | 30V |
| Startup current max | 0.3mA |
| Startup current typ | 0.17mA |
| Timing resistor typ | 10kΩ |
| Timing capacitor typ | 3.3nF |
| Макс. высота | 1.57mm |
| Макс. рассеиваемая мощность | 1W |
| Current sense gain typ | 3.0V/V |
| Типовое питание | 15V |
| Макс. раб. частота | 500kHz |
| Макс. частота генератора | 57kHz |
| Частота генератора мин. | 47kHz |
| Oscillator frequency typ | 52kHz |
| Uvlo start threshold max | 17.5V |
| Uvlo start threshold min | 14.5V |
| Uvlo start threshold typ | 16V |
| Макс. ширина корпуса | 4.0mm |
| Мин. ширина корпуса | 3.9mm |
| Диап. темп. хр. | -65°C to +150°C |
| Макс. длина корпуса | 5.1mm |
| Мин. длина корпуса | 4.9mm |
| Диап. раб. темп. | -40°C to +85°C |
| Operating supply current max | 17mA |
| Operating supply current typ | 13mA |
| Uvlo min operating voltage max | 11.5V |
| Uvlo min operating voltage min | 8.5V |
| Uvlo min operating voltage typ | 10V |
| Error amplifier input voltage typ | 2.5V |
| Current sense max input signal typ | 1.0V |
| Output saturation voltage low 20mA | 0.08V |
| Output saturation voltage high 20mA | 13V |
| Output saturation voltage low 200mA | 1.4V |
| Output saturation voltage high 200mA | 12V |
| Error amplifier input bias current max | 2µA |
