ШИМ контроллер повышающий обратноходовой ISO 8SOIC
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
940 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:940 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,41 |
| от 56 | 33,22 |
| от 111 | 30,62 |
| от 222 | 28,66 |
| от 444 | 27,19 |
Описание
ШИМ-контроллер STMicroelectronics для повышающих и обратноходовых преобразователей. Работает в корпусе SO-8 при температурах от -25°C до 85°C. Подходит для гальванической развязки в блоках питания и промышленной автоматики.
Технические характеристики
| Особенности | trimmed oscillator, cycle-by-cycle current limiting, undervoltage lockout with hysteresis, totem pole output |
| Тип монтажа | SMD |
| Топология | current mode PWM controller |
| Описание | High Performance Current Mode PWM Controller |

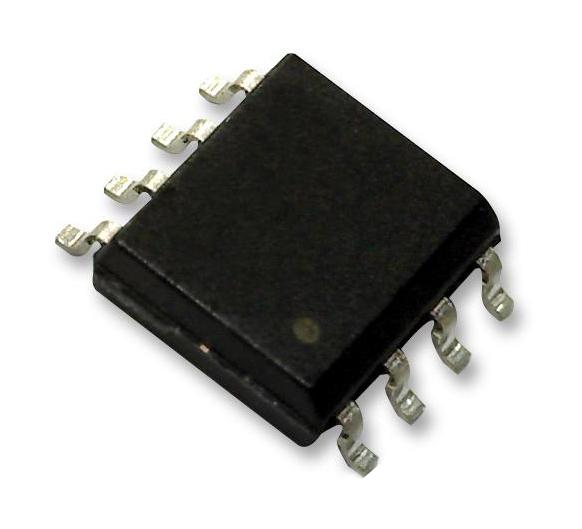

| Артикул | UC2844BD1013TR |
| Тип упаковки | SO-8 |
| Корпус | SO-8 |
| Кол-во выводов | 8 |
| Время спада выхода | 150ns max (C_L=1nF) |
| Время нарастания выхода | 150ns max (C_L=1nF) |
| Start up current | 0.5mA max |
| Current sense gain | 3 V/V |
| Макс. коэффициент заполнения | 48% typical (47% to 50%) |
| Minimum duty cycle | 0% |
| Пиковый выходной ток | 1A |
| Supply zener voltage | 36V typical (30V to 36V at 25mA) |
| Power dissipation so8 | 800mW at Ta=25°C |
| Current sense max input | 1V |
| Output low voltage 20mA | 0.1V typical (0.4V max) |
| Reference tolerance 25c | ±1% (4.95V to 5.05V) |
| Start up supply voltage | 16V (typical, 15V to 17V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Operating supply current | 12mA typical (17mA max) |
| Output energy capacitive | 5mJ |
| Output high voltage 20mA | 13V typical (13.5V max at I_source=20mA) |
| Reference output voltage | 5V |
| Power dissipation minidip | 1.25W at Ta=25°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -40°C to 150°C |
| Температура пайки выводов | 300°C for 10s |
| Oscillator frequency range | up to 500kHz |
| Supply voltage recommended | 15V |
| Analog inputs voltage range | -0.3V to 5.5V |
| Абс. макс. напряжение питания | 30V |
| Частота генератора тип. | 52kHz (with R_T=10kΩ, C_T=3.3nF) |
| Коэффициент подавления питания | 70dB typical |
| Описание (англ.) | IC REG CTRLR BST FLYBK ISO 8SOIC |
| Current sense delay to output | 150ns typical (300ns max) |
| Error amplifier open loop gain | 90dB typical |
| Reference short circuit current | -100mA typical (-30mA to -180mA) |
| Undervoltage lockout hysteresis | 6V |
| Current sense input bias current | 2µA typical (10µA max) |
| Reference temperature coefficient | 0.2mV/°C |
| Undervoltage lockout on threshold | 16V |
| Error amplifier input bias current | 1µA typical (2µA max for UC384XB) |
| Min operating supply after turn on | 10V (typical, 9V to 11V) |
| Oscillator frequency tolerance 25c | 49kHz to 55kHz |
| Undervoltage lockout off threshold | 10V |
| Error amplifier output sink current | 12mA typical |
| Диапазон темп. окр. | -25°C to 85°C |
| Error amplifier unity gain bandwidth | 1MHz |
| Error amplifier output source current | 1mA typical |
| Рабочая температура | -25°C ~ 85°C |
| Thermal resistance junction ambient so8 | 150°C/W max |
