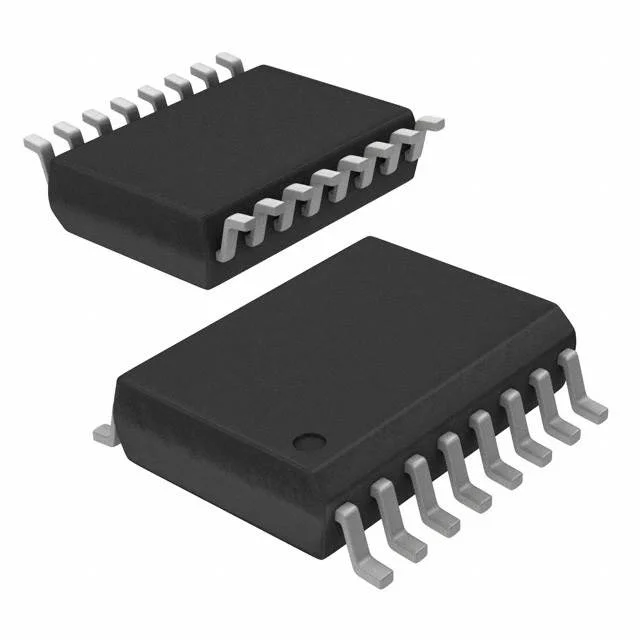

ШИМ контроллер 1.5A UC2825DW
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
450 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:450 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 548,55 |
| от 5 | 447,12 |
| от 50 | 410,53 |
Описание
ШИМ-контроллер UC2825DW от Texas Instruments предназначен для построения высокочастотных импульсных источников питания. Микросхема обеспечивает выходной ток до 1.5 А и поддерживает работу на частотах до 1 МГц. Отличается наличием двухтактного выхода, мягкого старта и защиты от перенапряжения, что делает её подходящей для мощных DC/DC-преобразователей и блоков питания.
Технические характеристики
| Pins | 16 |
| Vref | 5.1V typical |
| Package | SOIC |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Время спада | 30ns to 60ns (with 1nF load) |
| Кол-во выводов | 16 |
| Время нарастания | 30ns to 60ns (with 1nF load) |
| Скорость нарастания | 12V/µs typical (6V/µs min, 12V/µs max) |
| Корпус | SO16W |
| Макс. коэффициент заполнения | 80% |
| Ток питания | 22mA to 33mA |
| Startup current | 1.1mA typical (1.1mA min, 2.5mA max) |
| Uvlo hysteresis | 0.8V typical (0.4V min, 1.2V max) |
| Output current dc | 0.5A |
| Рассеиваемая мощность | 1W |
| Задержка распространения | 50ns typical (50ns min, 80ns max) |
| Shutdown threshold | 1.4V typical (1.25V min, 1.55V max) |
| Макс. напр. пит. | 30V |
| Пиковый выходной ток | 1.5A |
| Output current pulse | 2A |
| Uvlo start threshold | 9.2V typical (8.8V min, 9.6V max) |
| Тепловое сопротивление JA | 50-120 °C/W |
| Тепловое сопротивление JC | 35 °C/W |
| Current limit threshold | 1V typical (0.9V min, 1.1V max) |
| Макс. частота переключения | 1MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Error amplifier bandwidth | 5.5MHz typical (3MHz min, 5.5MHz max) |
| Soft start charge current | 3µA to 20µA |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -40°C to +85°C |
| Soft start discharge current | 1mA |
| Описание (англ.) | Current Mode PWM Controller 1.5A |
| Рабочая температура | -40 to 85°C |
