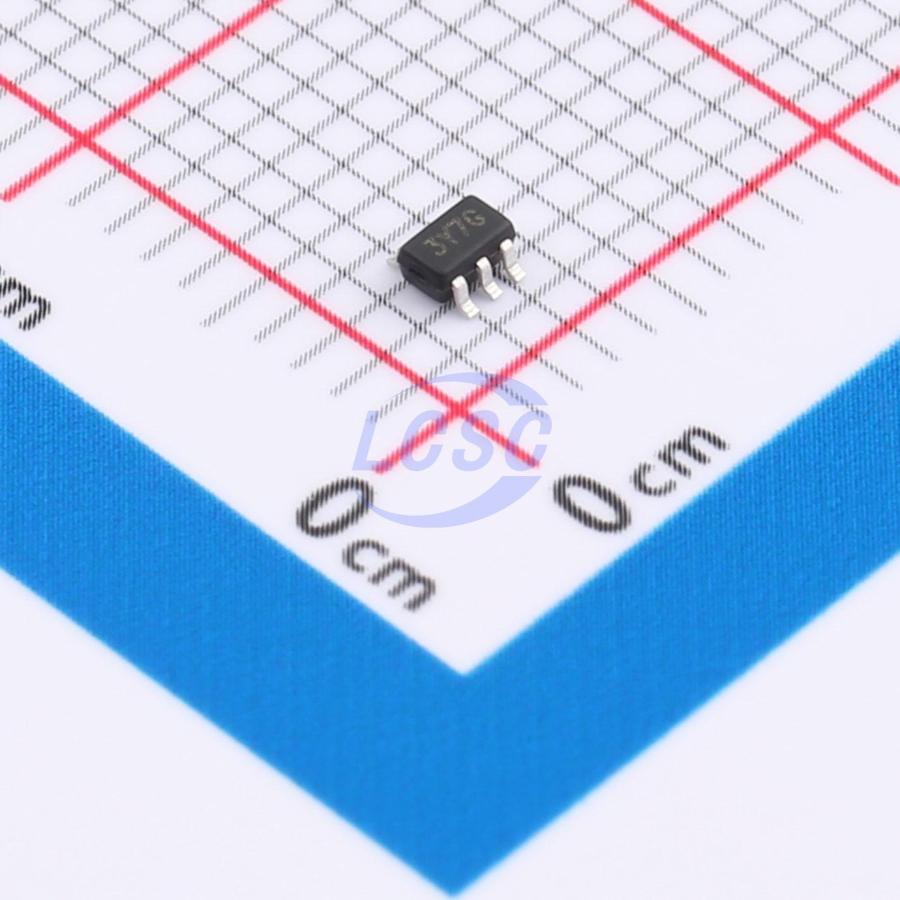

U74LVC1G07G-AL5-R
У поставщика
ПроизводительUTC
КатегорияМикросхемы
У поставщиков
22 505 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:14 000 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,14 |
| от 100 | 3,67 |
| от 1 000 | 3,50 |
Склад 39
В наличии:8 505 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,56 |
Описание
Микросхема UTC U74LVC1G07G-AL5-R — одиночный буфер/драйвер с выходом открытый сток. Работает при напряжении питания от 1,65 до 5,5 В, обеспечивает выходной ток до ±24 мА и задержку распространения от 1,0 до 7,5 нс. Выпускается в миниатюрном корпусе SOT-353 для поверхностного монтажа. Применяется в промышленной автоматике и портативной электронике для согласования уровней сигналов и управления нагрузками.
Технические характеристики
| Маркировка | 3Y7 |
| Корпус | SOT-353 |
| Функция | buffer/driver |
| Тип монтажа | SMD |
| Без свинца | Да |
| Описание | Single Buffer/Driver with open-drain output |
| Тип выхода | open-drain |
| Артикул | U74LVC1G07G-AL5-R |
| Без галогенов | Да |
| Артикул | U74LVC1G07G-AL5-R |
| Макс. вх. напр. | 5.5V |
| Задержка распространения | 1.0 to 7.5ns (Vcc=3.3V, CL=50pF, RL=500Ω, 25°C) |
| Макс. выходное напряжение | 5.5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Выходной ток управления | ±24mA (Vcc=3.3V) |
| Тип. входная емкость | 4pF |
| Вх. ток утечки | ±5μA |
| Выходная емкость тип. | 5pF |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Low level output voltage | 0.55V max at Vcc=3.0V, Iol=24mA (25°C) |
| Off state output current | ±10μA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Power off leakage current | ±10μA |
| Абс. макс. напряжение питания | 6.5V |
| Макс. ток покоя | 10μA |
| Continuous output current max | ±50mA |
| Power dissipation capacitance typ | 3pF (Vcc=1.8V/2.5V/3.3V/5V) |
| Additional quiescent supply current | 500μA |
