Микросхема U74HC595AG-S16-R
У поставщика
У поставщиков
13 330 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:5 400 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 100 | 8,69 |
Склад 14
В наличии:4 445 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 500 | 10,13 |
Склад 39
В наличии:3 485 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,16 |
| от 311 | 11,33 |
| от 519 | 10,29 |
| от 861 | 9,47 |
| от 1 431 | 8,91 |
Описание

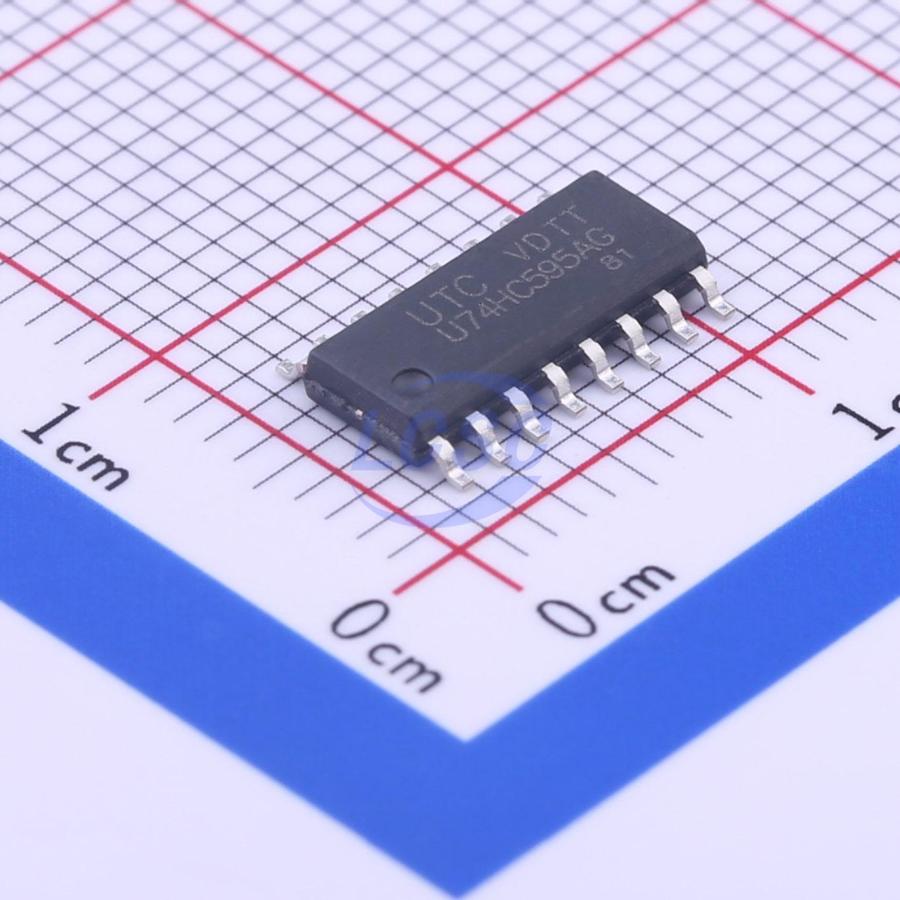

Микросхема U74HC595AG-S16-R от UTC представляет собой 8-битный регистр сдвига с последовательным вводом и параллельным выводом информации. Компонент выполнен в корпусе SOP-16 и работает по логике высокоскоростной серии HC. Применяется для расширения количества выходных линий микроконтроллеров, управления светодиодными индикаторами и в схемах последовательной передачи данных.
Технические характеристики
| Корпус | SOP-16 |
| Тип монтажа | SMD |
| Компонент | U74HC595AG-S16-R |
| Описание | 8-bit serial-in shift register with latched 3-state parallel outputs |
| Корпус | SOIC16 |
| Вх. емкость | 10pF |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2V |
| Диап. вх. напр. | 0V to Vcc |
| Диап. вых. напр. | 0V to Vcc |
| Примечание | ИР52 |
| Макс. ток покоя | 4μA |
| Power dissipation sop16 | 500mW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Total supply current max | ±75mA |
| Макс. ток утечки входа | ±0.1μA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output current max per pin | ±35mA |
| Output off state current max | ±0.5μA |
| Max clock frequency min vcc2v | 6MHz |
| Max clock frequency min vcc6v | 35MHz |
| Max clock frequency typ vcc2v | 26MHz |
| Max clock frequency typ vcc6v | 42MHz |
| Рассеиваемая мощность емкости | 400pF |
| Hold time ser after srclk rise | 3ns |
| Absolute max supply voltage max | 7V |
| Absolute max supply voltage min | -0.5V |
| Max clock frequency min vcc4 5v | 30MHz |
| Max clock frequency typ vcc4 5v | 38MHz |
| Low level input voltage max vcc2v | 0.5V |
| Low level input voltage max vcc6v | 1.8V |
| High level input voltage min vcc2v | 1.5V |
| High level input voltage min vcc6v | 4.2V |
| Low level input voltage max vcc4 5v | 1.35V |
| High level input voltage min vcc4 5v | 3.15V |
| Setup time ser before srclk rise vcc4 5v | 20ns |
| Output low voltage max qa qh vcc2v iol20ua | 0.1V |
| Output low voltage typ qa qh vcc2v iol20ua | 0.002V |
| Output high voltage min qa qh vcc2v ioh20ua | 1.9V |
| Output high voltage typ qa qh vcc2v ioh20ua | 2.0V |
| Propagation delay srclk qh typ vcc4 5v cl50pf | 17ns |
| Propagation delay rclk qa qh typ vcc4 5v cl50pf | 17ns |
